Page 56: 6in betrieb nehmen

6
In Betrieb nehmen
6
.1 Allgemein
Die Zahlenangaben in Klammern beziehen sich auf die nachfolgenden
Abbildungen.
Der Schaltzustand der Elektronik kann bei geschlossenem Gehäuse-
deckel kontrolliert werden (Kontrollleuchte). In der Grundeinstellung
können Füllgüter mit Dichte > 0,7 g/cm³ (0.025 lbs/in³) detektiert
werden. Bei Füllgütern mit niedrigerer Dichte müssen Sie den Schalter
auf > 0,5 g/cm³ (0.018 lbs/in³) stellen.
Auf dem Elektronikeinsatz finden Sie folgende Anzeige- und Bedie-
nelemente:
l
Kontrollleuchte (1)
l
DIL-Schalter zur Kennlinienumkehr - min./max. (2)
l
DIL-Schalter zur Empfindlichkeitsumschaltung (3)
l
Simulationstaste (4)
Hinweis:
Tauchen Sie die Schwinggabel des LEVEL SWITCH 8112 zu
Testzwecken immer in Flüssigkeit. Testen Sie die Funktion des LEVEL
SWITCH
8112 nicht mit der Hand. Dies kann zur Beschädigung des
Sensors führen.
6
.2 Bedienelemente
1
5
2
3
4

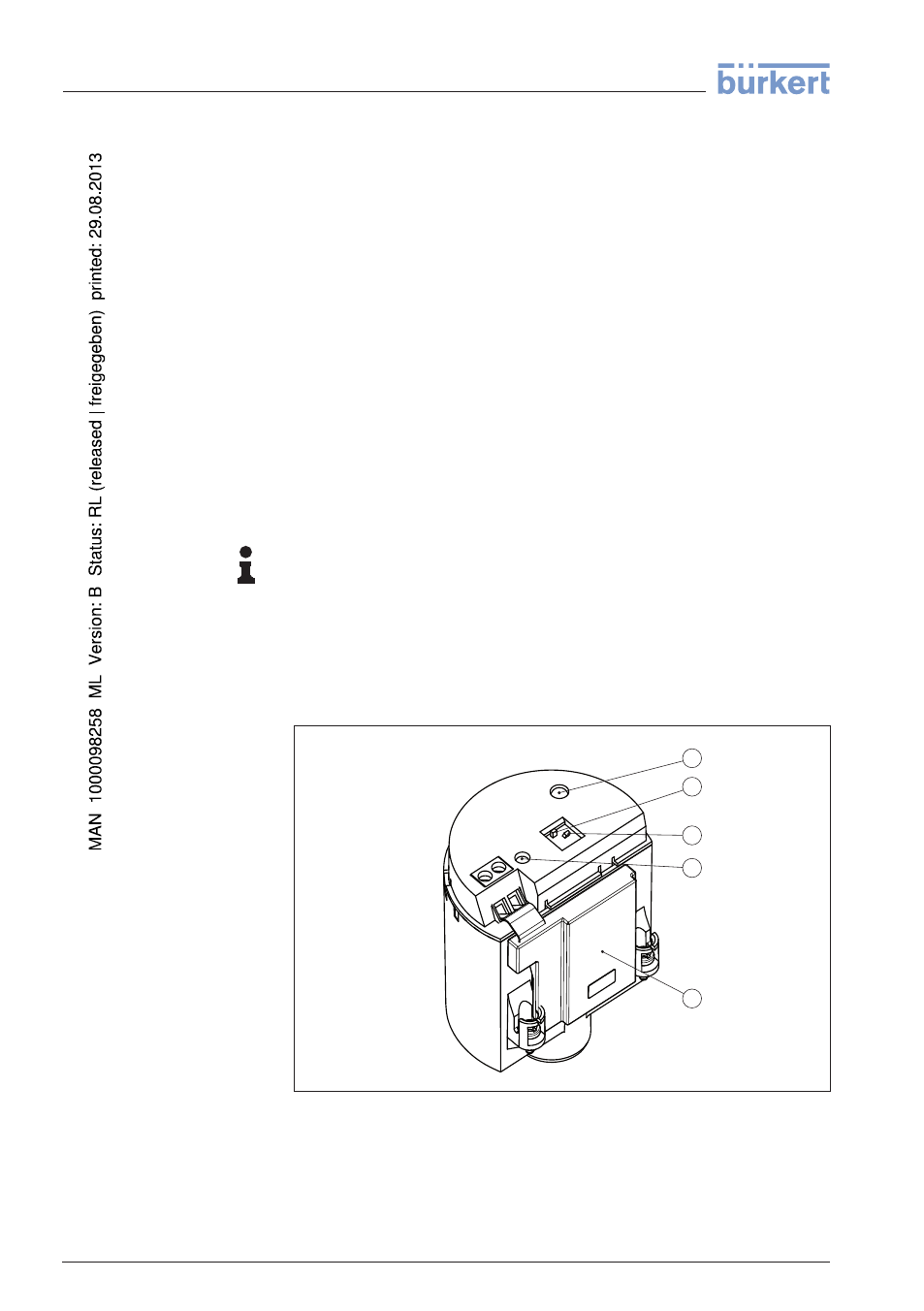

Abb. 12: Elektronikeinsatz SWE60N - NAMUR-Ausgang
1
Kontrollleuchte (LED)
2
DIL-Schalter zur Kennlinienumkehr
3
DIL-Schalter zur Empfindlichkeitsumschaltung
4
Simulationstaste
5
EMV-Filterelement
Funktion/Aufbau
20
LEVEL SWITCH
8112 • mit NAMUR-Ausgang
