X85 pallet – FlexLink X85 Модуль объединения XBUТ 45СR,90CR,45CL,90CL Руководство пользователя User Manual
Page 7
Merge module XBUT 45 MR, 90 MR, 45 ML and 90
ML
X85 Pallet
Cylinder details
Cylinder A1 and A2 ”Pre-stop”
Type: Single acting with two ports.
Function:
Pressurized: Releases the pallet flow
No pressure: Blocks the pallet flow
For safety reasons, the pallet stop is blocking the flow in
case of a pressure drop, preventing pallets from travelling
uncontrolled along the conveyor.
The stop should not re-block the flow while a pallet puck is
in a position where it could be clamped.
It is recommended to re-block the flow after each pallet.

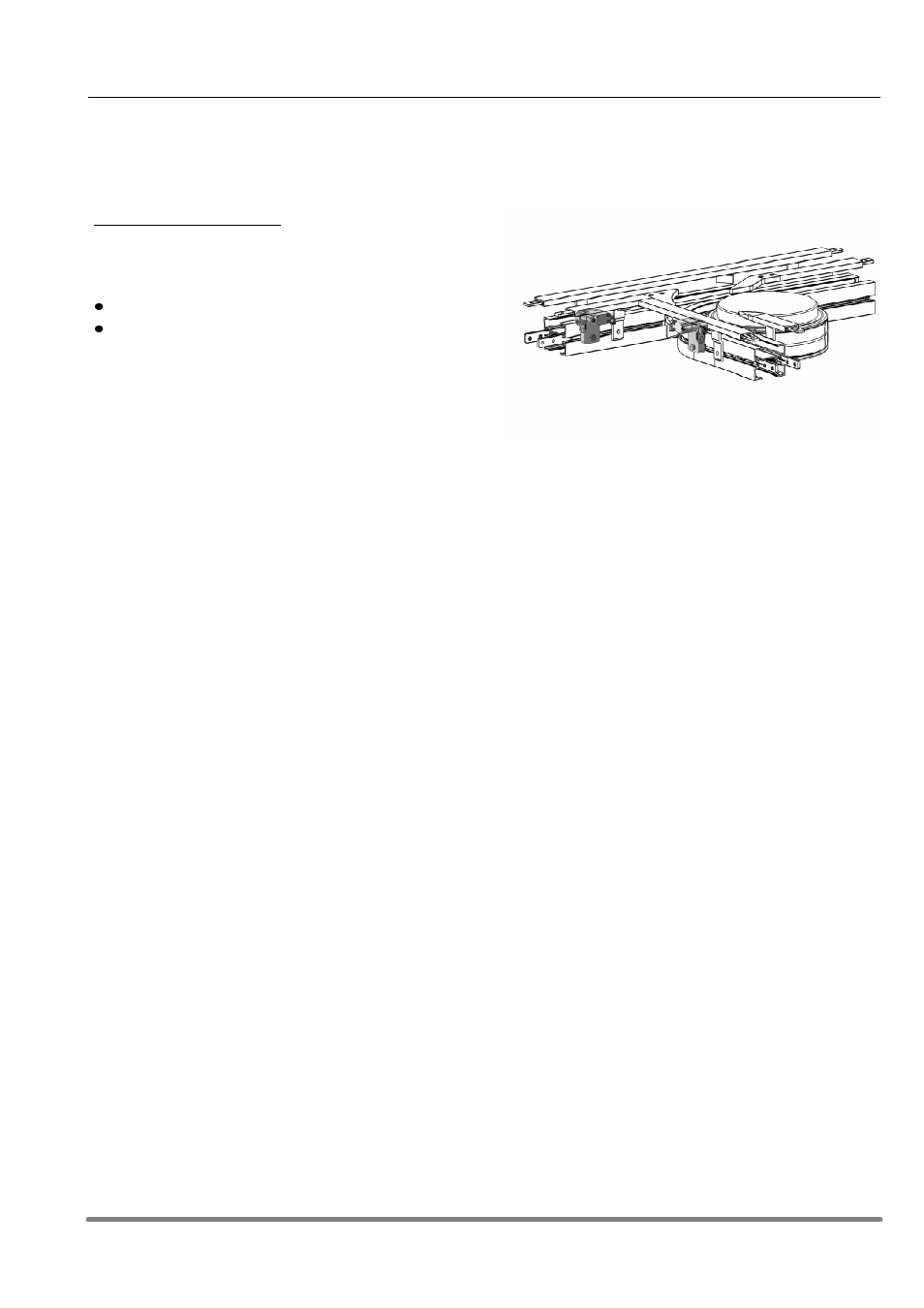

Cylinder A1 and A2
