FlexLink XT Compact Монтаж User Manual
Xt compact

XT Compact

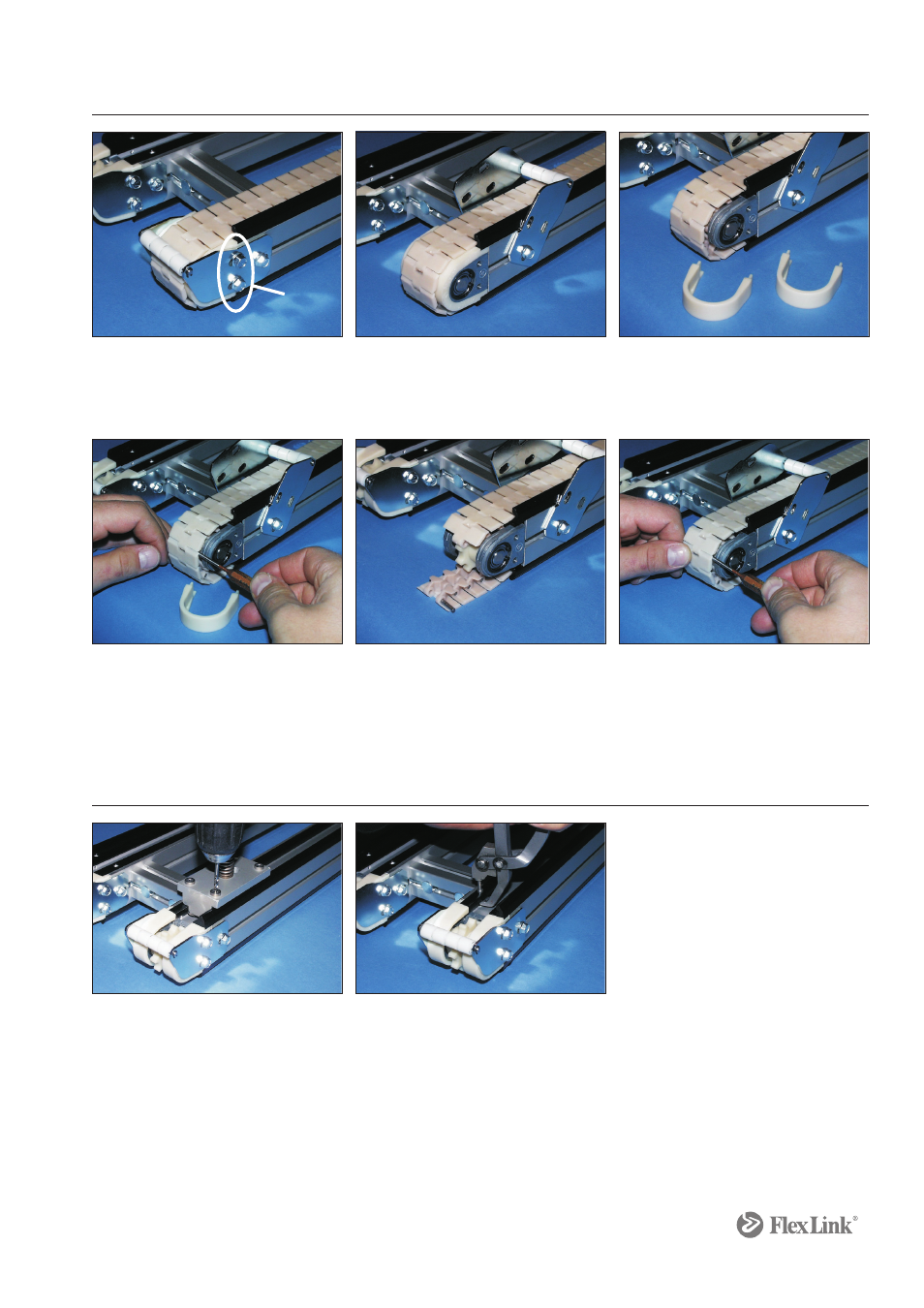

Shortening the chain
Doc
No.
000120-1
Mounting slide rail
Remove two screws (*) and loosen
the third one.
Lift up the side plates.
Remove the plastic guides.
To shorten the chain, use a 2 mm
mandrel to press out a steel pin...
...and remove as many links as nec-
essary to create a light pre-tension
in the chain.
*
1
2
3
4
5
To re-assemble the chain, press the
steel pin back to join the links.
6
Use a drill fixture to drill two holes at
the end of each slide rail section.
Countersink the holes.
Insert rivets.
1
2
