Affûtage du foret
Conseils à lire avant l’affûtage:
• Gardez la came en contact avec le guide-came pendant l'af-
fûtage — poussez le mandrin directement dans l’orifice.
• Une légère pression suffit.
• Un bruit de meulage ( z z z z z z z z z ) se fait entendre à
la fin de chaque demi-tour et pendant l’affûtage de
chaque face du foret.
• Le mandrin oscille pendant qu'on le tourne et que la
came glisse sur le guide-came.

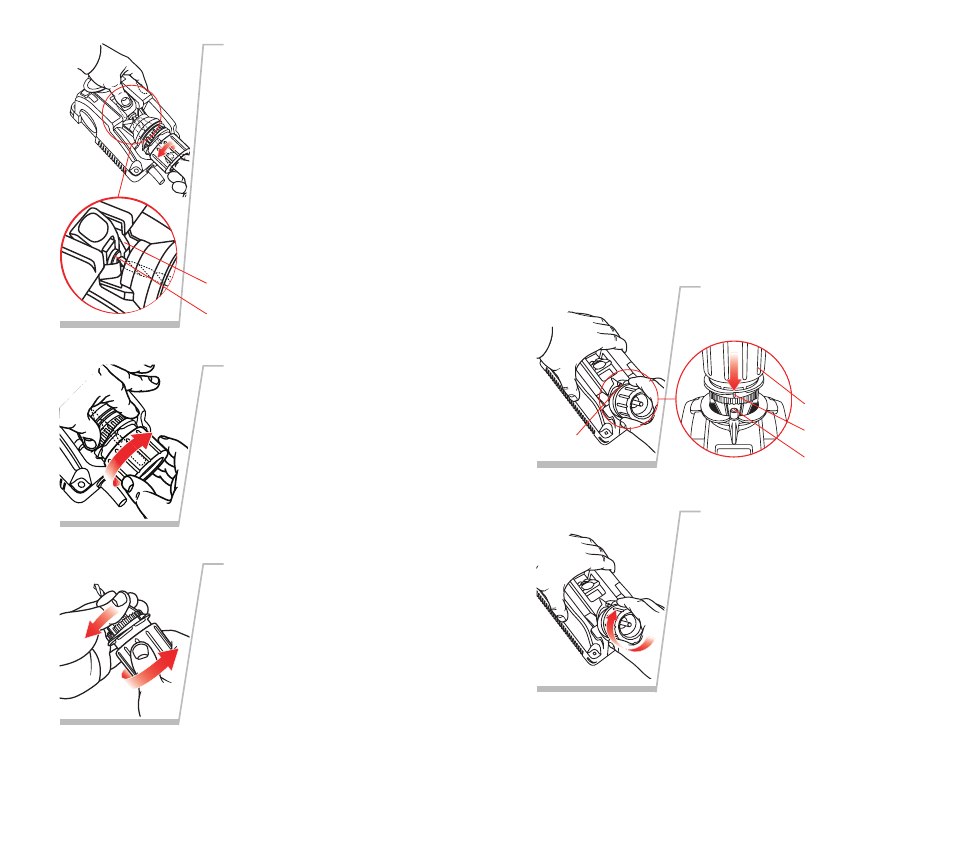

1.
Alignez les guides
Alimentez l’affûteuse Drill
Doctor. Alignez les guides
d’affûtage au guide-
came sur la
machine.
2.
Insérez le mandrin et
tournez jusqu’à ce que le
foret soit tranchant.
Insérez le mandrin dans l’ori-
fice d’affûtage. Assurez-vous
que la came demeure contre
le guide-came, tournez le
mandrin d’un demi-tour dans
le sens horaire (du guide d’af-
fûtage au guide d’affûtage)
un nombre pair de fois. Votre
mouvement doit être uni-
forme et régulier. Pour
affûter les deux côtés du
foret de manière égale,
utilisez toujours un nombre
pair de demi-tours.
Came
Guide-came
Guides d’affûtage Guides
d’affûtage
3. Ajustez la position
du foret
Regardez le foret et assurez-
vous que les serre-forets se
trouvent au point le plus étroit
du foret. Dans le cas con-
traire, tournez le foret dans le
mandrin de manière à ce que
les serre-forets se trouvent au
point le plus étroit. C’est
important car ce réglage
détermine l’angle selon lequel
votre foret sera affûté.
Serrez le mandrin
Maintenez le mandrin et ser-
rez la molette de verrouillage
du mandrin. (Évitez de trop
serrer le mandrin dans l’ori-
fice d’alignement. Cela pour-
rait endommager le mandrin
et l’orifice.)
Retirez le mandrin et
resserrez-le
Appuyez sur le bouton
d’alignement et retirez le
mandrin de l’orifice d’aligne-
ment. Serrez encore une fois
le mandrin pour vous assurer
que le foret ne bougera pas
pendant l’affûtage.
Tout est maintenant prêt
pour affûter le foret.
Serre-foret
Butée d’arrêt
5.
4.
