Alignement du foret
C’est une façon de s’assurer que l’affûteuse Drill Doctor
crée le bon fini. Cela permet aussi de placer le foret de
manière à ce que seule une petite quantité de la pointe
soit meulée.
(Voir la page 78 pour aligner et affûter un foret à béton.)

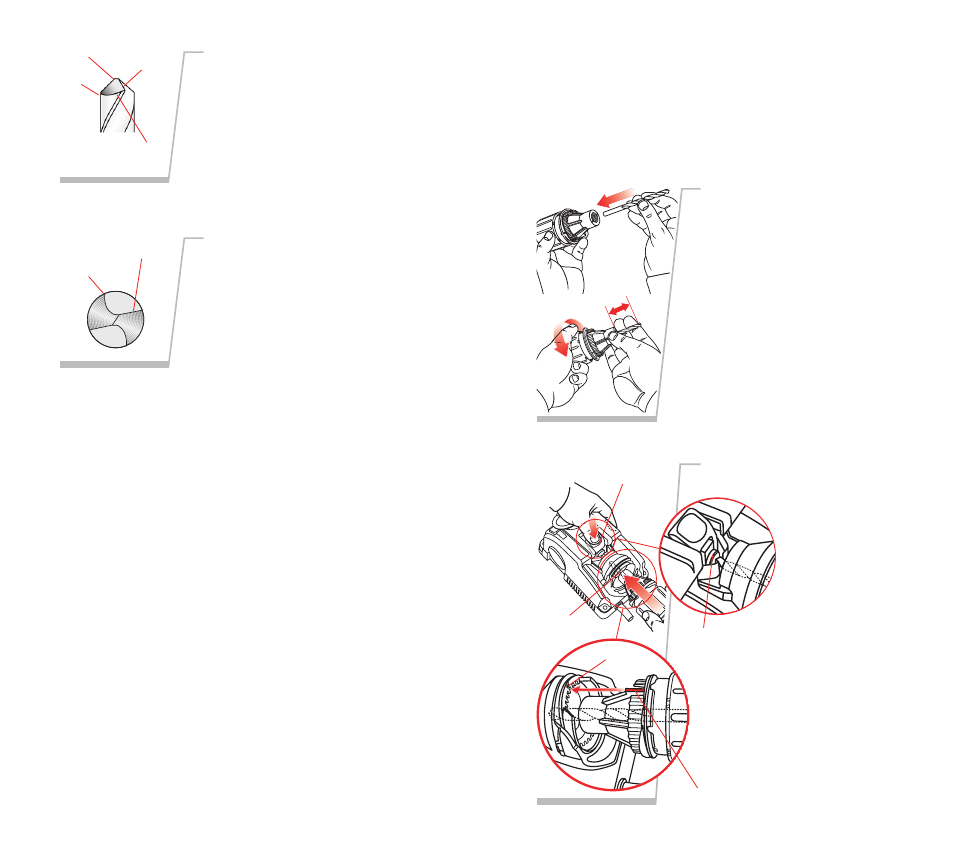

Insérez le foret dans un
mandrin et serrez
Insérez le foret dans les mors
du mandrin et fermez les
mors au point où le foret s’in-
sère. Ne serrez pas trop le
mandrin. Le foret doit pou-
voir entrer et sortir de l’outil
jusqu’à l’étape 4.
Remarque: Voici une bonne façon de
vérifier si le mandrin est correcte-
ment serré : assurez-vous que le
mandrin se déplace lorsque vous le
tirez avec vos doigts, mais il ne doit
pas s’enlever lorsque vous le
retournez vers le bas.
2.
Insérez le mandrin dans
l’orifice d’alignement
Appuyez ensuite sur
le bouton d’aligne-
ment et main-
tenez-le enfoncé.
Alignez les guides
d’alignement sur le
mandrin à l’encoche
de 118º sur l’orifice
d’alignement. Insérez le
mandrin. Tout en maintenant le
bouton enfoncé, faites glisser le
foret vers l’avant, jusqu’à ce
qu’il touche la butée d’arrêt de
sorte que le mandrin soit com-
plètement inséré dans l’orifice
d’alignement. Relâchez le bou-
ton d’alignement.
1.
1"
Bouton d’alignement
Butée d’arrêt
Guide d’alignement
orifice
d’alignement
118˚
Arête
centrale
Vous devez bien comprendre que
chacun des forets possède toutes
ces caractéristiques. Arête de
coupe
Talon
Angle de dépouille
En regardant un foret bien affûté
par le bout, toute la surface de la
pointe s’étendant de l’arête de
coupe au talon sera finement
meulée sans stries ni empreintes.
Le talon est toujours moins élevé
que l’arête de coupe.
Arête de coupe
Talon
L’affûtage de Drill Doctor ®
L’affûtage comporte 3 opérations simples :
1. Alignement du foret dans le mandrin.
2. Affûtage du foret.
3. Division de la pointe (facultative).
Pour réaliser l’affûtage et la division d’un foret, n’oubliez
pas d’effectuer les trois opérations et de toujours affûter le
foret avant de le diviser.
