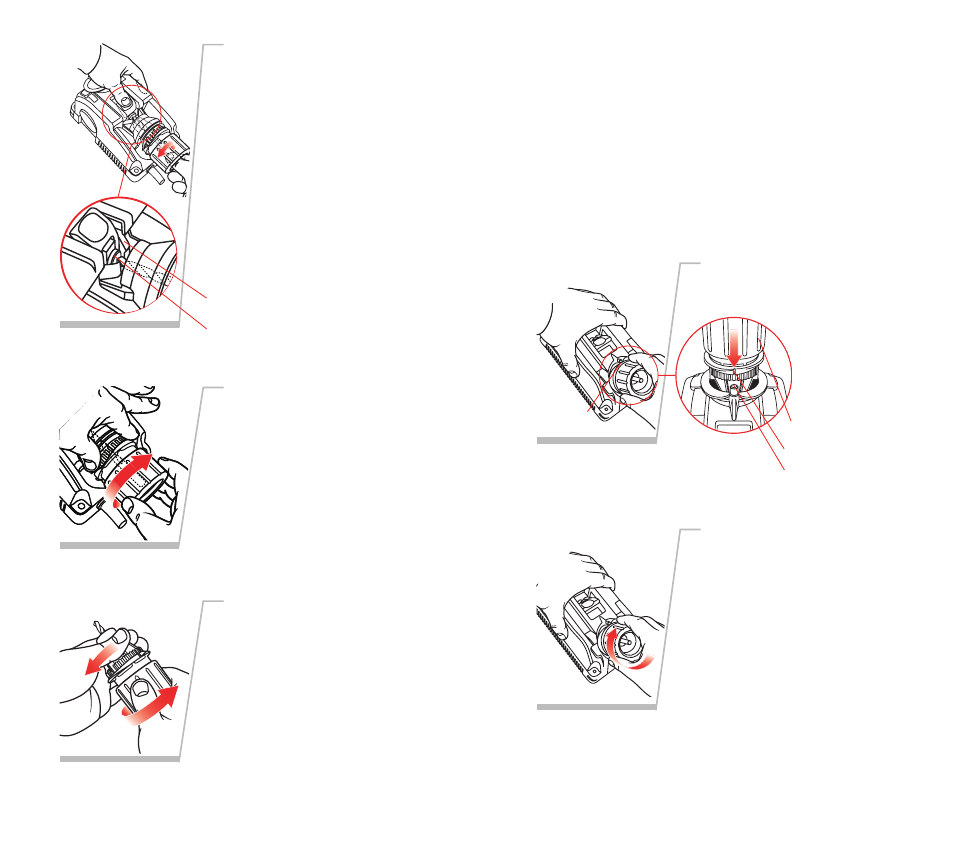

3. Ajuste la posición de la
broca
Observe la broca y asegúrese
de que los brazos del berbiquí
estén en el punto más estre-
cho de la broca. En caso de
que no sea así, gire la broca
en el portabrocas de manera
que quede sujetada por los
brazos del berbiquí en el
ancho más angosto. Esto es
importante ya que este valor
determina el ángulo al cual se
afilará la broca.
4. Apriete el portabrocas
Sujete el portabrocas y apri-
ete la perilla del portabrocas.
(evite apretar excesivamente
el portabrocas en la entrada
de alineación; esto podría
dañar el portabrocas y la
entrada).
Retire y apriete de nuevo.
Presione el botón de alin-
eación y retire el portabrocas
de la abertura de alineación.
Apriete el portabrocas una
vez más para asegurarse de
que la broca no se mueva
cuando la afile.
Ahora está en condiciones de
afilar la broca.
5.
Brazos del berbiquí
Tope del taladro
Afilado de la broca
Antes de afilar la broca, debe saber lo siguiente:
• Mantenga la leva en contacto con la guía de leva mien-
tras afila; empuje el portabrocas directamente hacia la
abertura.
• Se requiere únicamente una presión ligera.
• Escuchará un chirrido al completar cada media vuelta,
conforme se afila cada lado de la superficie de la broca.
• El portabrocas se mece al girarlo y la leva se monta en
la guía.
1.
Alinee las guías
Encienda el Drill Doctor.
Inserte el portabrocas en la
abertura de alin-
eación alinee las
guías de afilado
con la guía de
leva en la
máquina.
2.
Inserte el portabrocas y
gírelo hasta que quede
afilado.
Inserte el portabrocas en la
abertura de afilado. Asegúrese
de mantener la leva contra la
guía de leva, gire el portabro-
cas una media vuelta hacia la
derecha, desde una guía de afi-
lado a la otra, una cantidad
par de veces. El movimiento
debe ser suave y continuo.
Para afilar uniformemente
ambos lados de la broca, siem-
pre utilice una cantidad par de
medias vueltas.
Leva
Guía de leva
Guías de afilado
Guías de
afilado
