Instrucciones de instalación CM2L40
45
Otras opciones de contactos secos

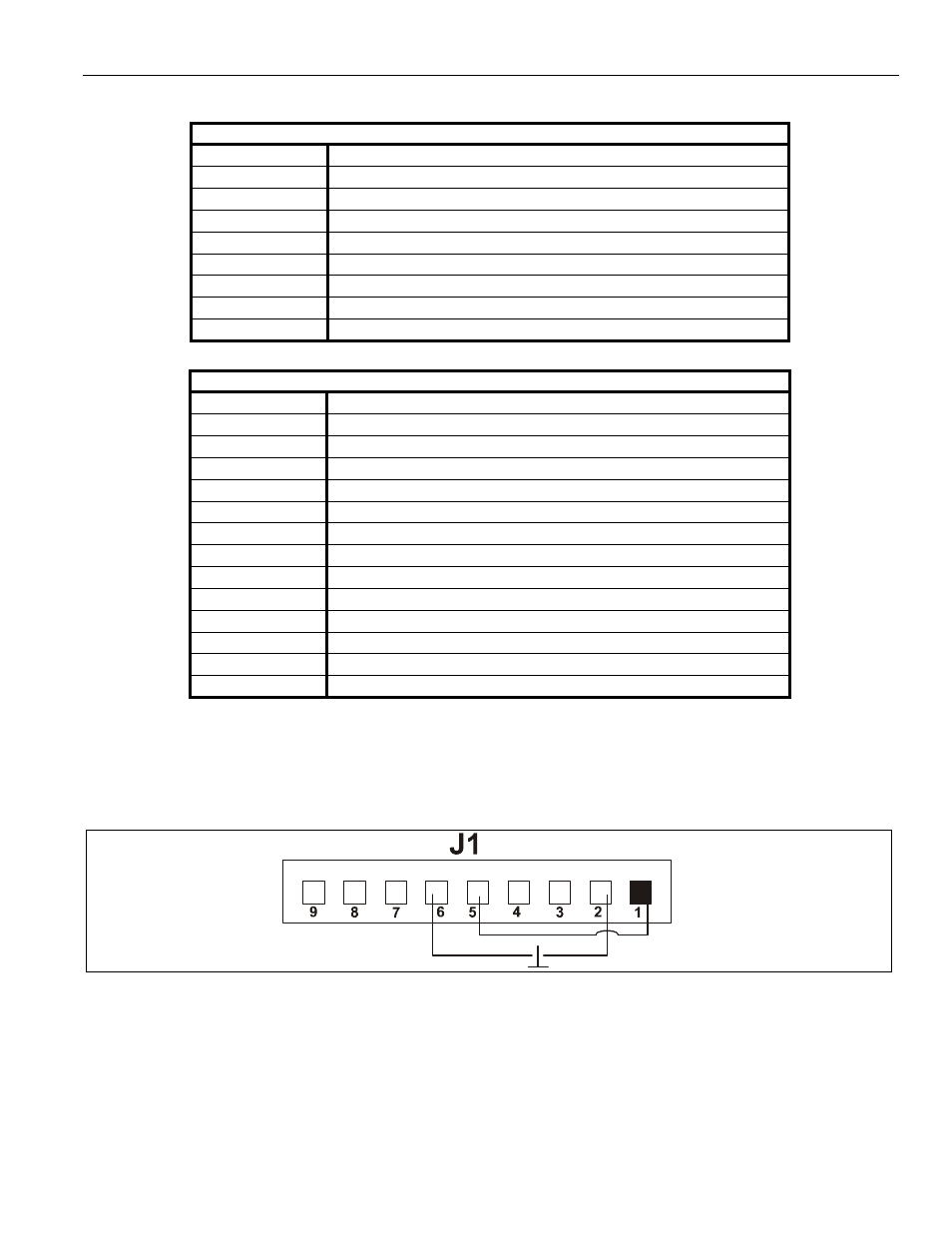

Descenso y ascenso con un solo interruptor
Pines 1 y 2 del conector de 9 pines. (Consulte la Figura 31 y la Figura 33)
Figura 33
Detección de voltaje: fuente de alimentación externa
La unidad desciende y permanece en esa posición cuando se aplica voltaje de una fuente externa a través de los pines 3 y 4 del
conector J1. Cuando se retira el voltaje, la unidad asciende. (Consulte la Figura 31 y la Figura 34)
J1
Pin 1 Entrada de descenso/ascenso aislada (+)
Pin 2 Entrada de descenso/ascenso aislada (-)
Pin 3 Entrada de detección de voltaje aislada (+)
Pin 4 Entrada de detección de voltaje aislada (-)
Pin 5 Salida de suministro de 24 V CC (150 mA máximo)
Pin 6 Conexión a tierra
Pin 7 RS485 Ref.
Pin 8 RS485 (+)
Pin 9 RS485 (-)
J2
Pin 1 No se usa
Pin 2 No se usa
Pin 3 No se usa
Pin 4 No se usa
Pin 5 Entrada del terminal de descenso
Pin 6 Entrada del terminal de ascenso
Pin 7 Conexión a tierra
Pin 8 Entrada de error de descenso
Pin 9 Entrada de error de ascenso
Pin 10 Conexión a tierra
Pin 11 Salida de límite de extensión
Pin 12 Retorno de salida de límite de extensión
Pin 13 Salida de límite de retracción
Pin 14 Retorno de salida de límite de retracción
