CM2L40 Instrucciones de instalación
44

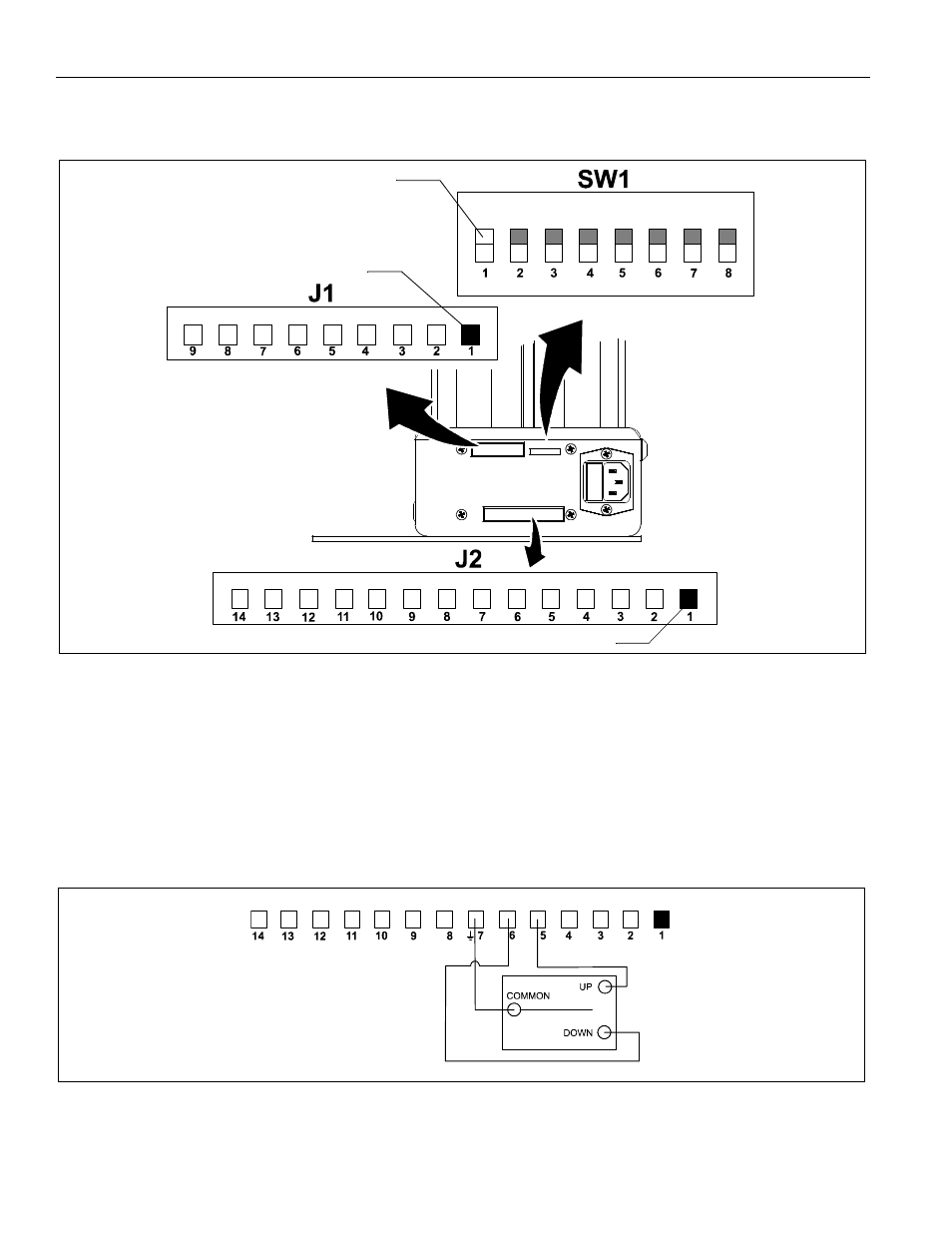

Figura 31
Información sobre la placa de interfaz del CM2
(Consulte la Figura 31)
Cierres de contactos secos
La unidad cuenta con salidas de contactos secos para retroalimentación del sistema o para control de otros dispositivos.
Para conectar dispositivos externos:
6. Conecte el cable COMMON de su interruptor al terminal 7. (Consulte la Figura 32)
7. Conecte el cable UP de su interruptor al terminal 5.
8. Conecte el cable DOWN de su interruptor al terminal 6.
Figura 32
1.
a
posición del conjunto de conectores
1.
a
posición del conjunto de conectores
1.
a
posición del conjunto de interruptores
