Pasos de instalación para montaje colgante:
 Para máxima confiabilidad y mayor desempeño óptico, se recomienda su uso en áreas en
donde no excedan los límites de temperatura.
o El diseño del luminario de la serie High Bay, incorpora un circuito de protección
que compensa el exceso de temperatura, reduciendo la potencia de entrada si la
temperatura interna alcanza su nivel máximo. Como resultado la luz emitida
puede reducirse.
 El luminario serie High Bay tiene una rosca de ¾ NPT para ser ensamblado en el tubo
conduit.
o Para la longitud del tubo conduit requerido refiérase a las normas locales de
instalación eléctricas. NOM-001-SEDE-2005.
o Pase el cable de alimentación a través del tubo conduit desde la caja de
conexiones
o Ensamble el luminario al tubo conduit (usar Teflón o sellador de tubo)
o Insertar un tornillo ¼-20 anti-rotación para asegurar el luminario al tubo conduit.
o Nota: Para los modelos HB6xxx y HB7xxx, contienen una barra de alineación
situada en la parte superior del luminario que corresponde a la posición en que
debe ser instalado el luminario para obtener la óptica “curva ovalada” (larga y
angosta)
 Conecte el cable de alimentación como sigue:
o Conecte el cable verde al la tierra física.
o Conecte el cable blanco al neutro.
o Conecte el cable negro a la fase.
 Restablezca la electricidad y verifique la operación.
Conexión a un sensor de presencia:
El luminario serie High Bay de Dialight es ideal para ser controlado por un sensor de presencia
externo (no proporcionado por Dialight) con el fin de maximizar el ahorro de energía en función de
su desempeño y bajo consumo de energía. Las instrucciones para conectar un luminario a un
sensor de presencia se indican abajo.

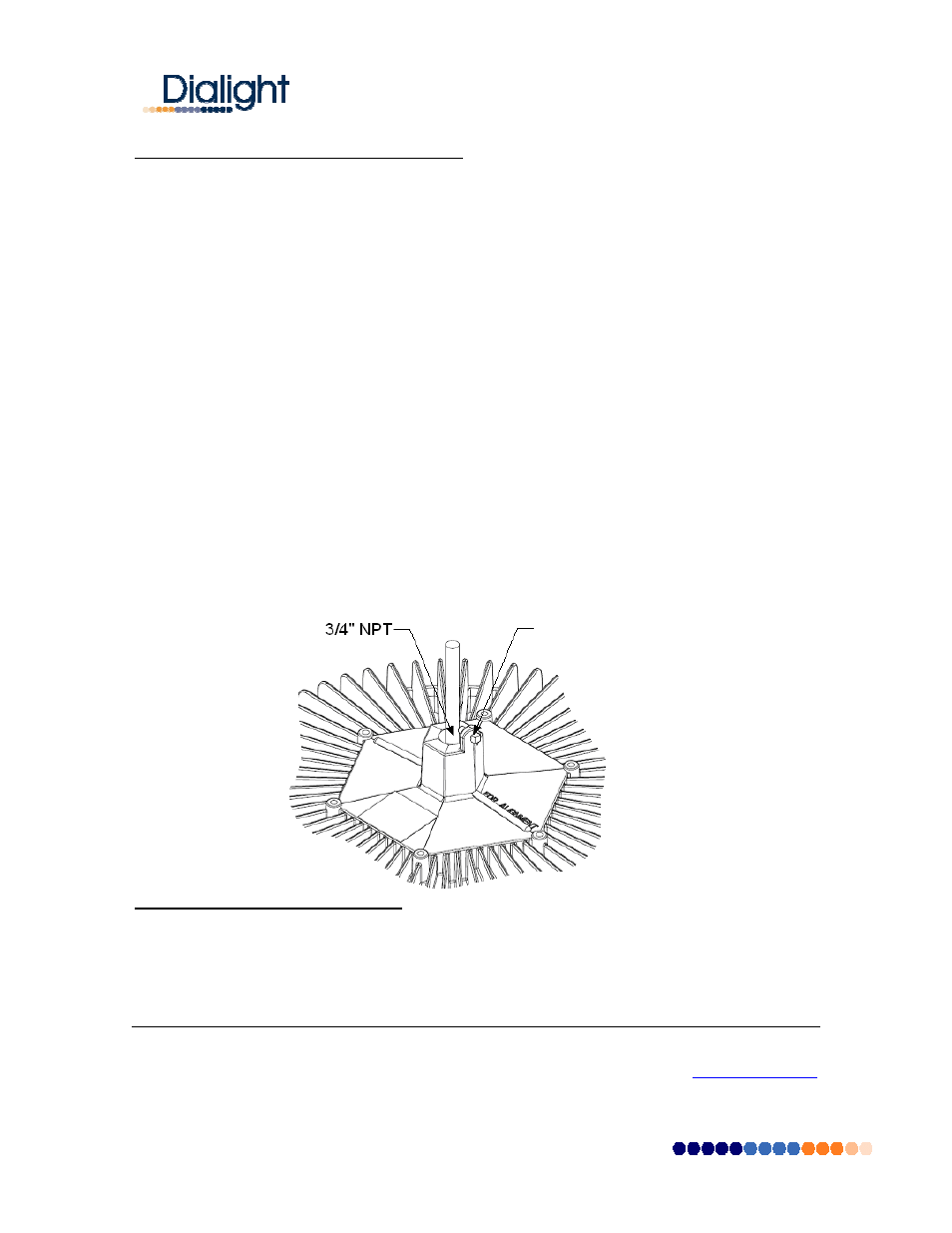

Locación para el
tornillo ¼-20
