6

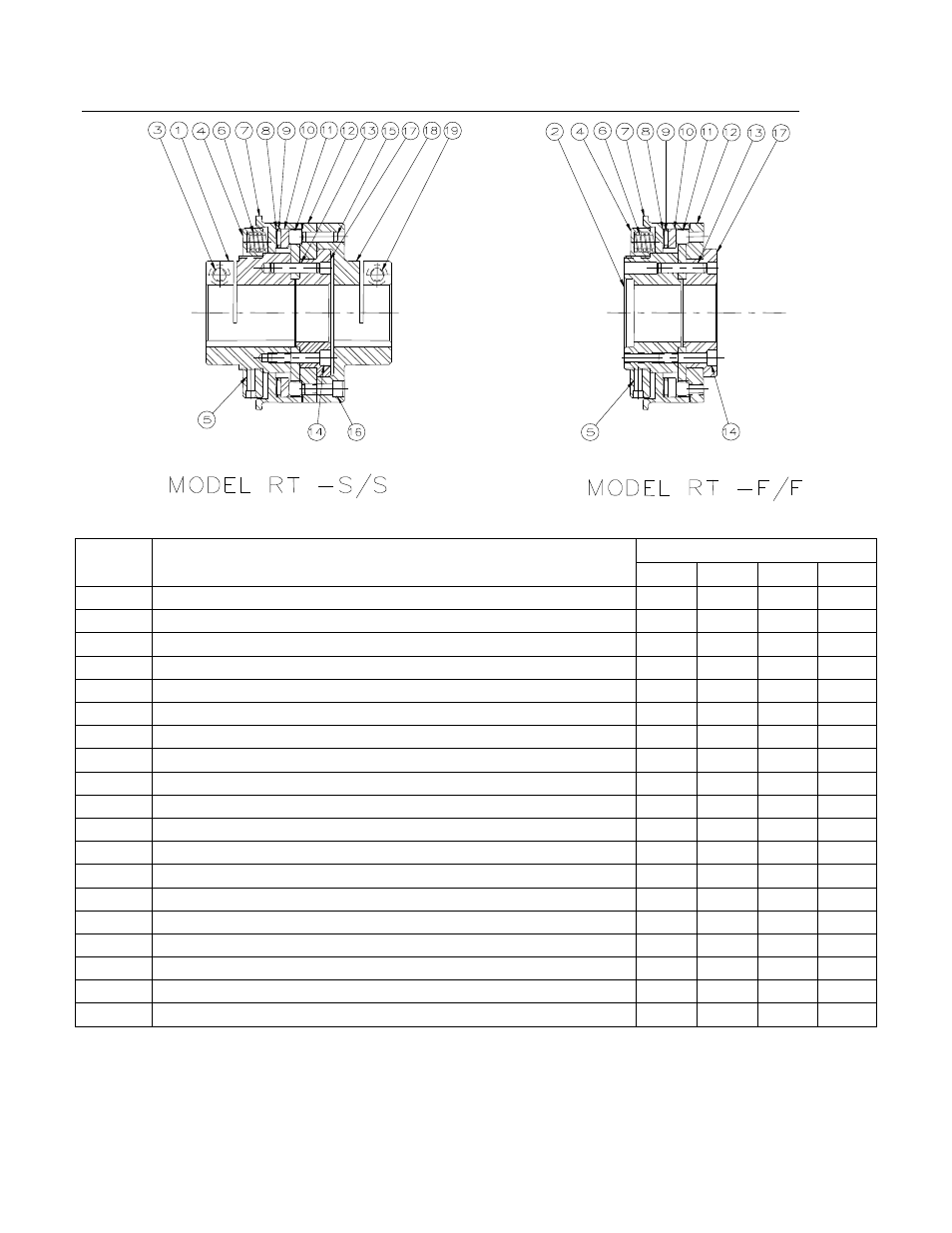

Location Map – RT & RTM Series
CLUTCH TYPE
ITEM PART NAME S/S S/F F/S F/F
1 CLUTCH HOUSING – SPLIT CLAMP FOR SHAFT ь ь
2 CLUTCH HOUSING – PILOT FOR FLANGE MTG ь ь
3 CLAMP SCREW
ь ь
4 TORQUE ADJUSTING RING NUT
ь ь ь ь
5 LOCKING SET SCREW
ь ь ь ь
6 SPRINGS ь ь ь ь
7 PRESSURE/TRIP DETECTION RING ь ь ь ь
8 THRUST RACE – THIN
ь ь ь ь
9 THRUST BEARING
ь ь ь ь
10 THRUST RACE – THICK
ь ь ь ь
11 ROLLER ь ь ь ь
12 DETENT PLATE SET ь ь ь ь
13 DOWEL PIN – CLUTCH
ь ь ь ь
14 SCREW – CLUTCH
ь ь ь ь
15 DOWEL PIN – COUPLING
ь ь
16 SCREW – COUPLING ь ь
17 RETAINER ь ь ь ь
18 COUPLING
ь ь
19 CLAMP SCREW
ь ь
