82
 Inductor
La impedancia y la inductancia son directamente proporcionales.
Por tanto, un inductor grande posee alta impedancia, y uno
pequeño baja impedancia. La Figura 3.9 muestra el circuito
equivalente del inductor. Si el inductor es pequeño, Rs es más
importante que Rp. Si el inductor is grande, Rp es importante.
Por tanto, use modo serie para medir inductores pequeños y
modo paralelo para medir inductores grandes.

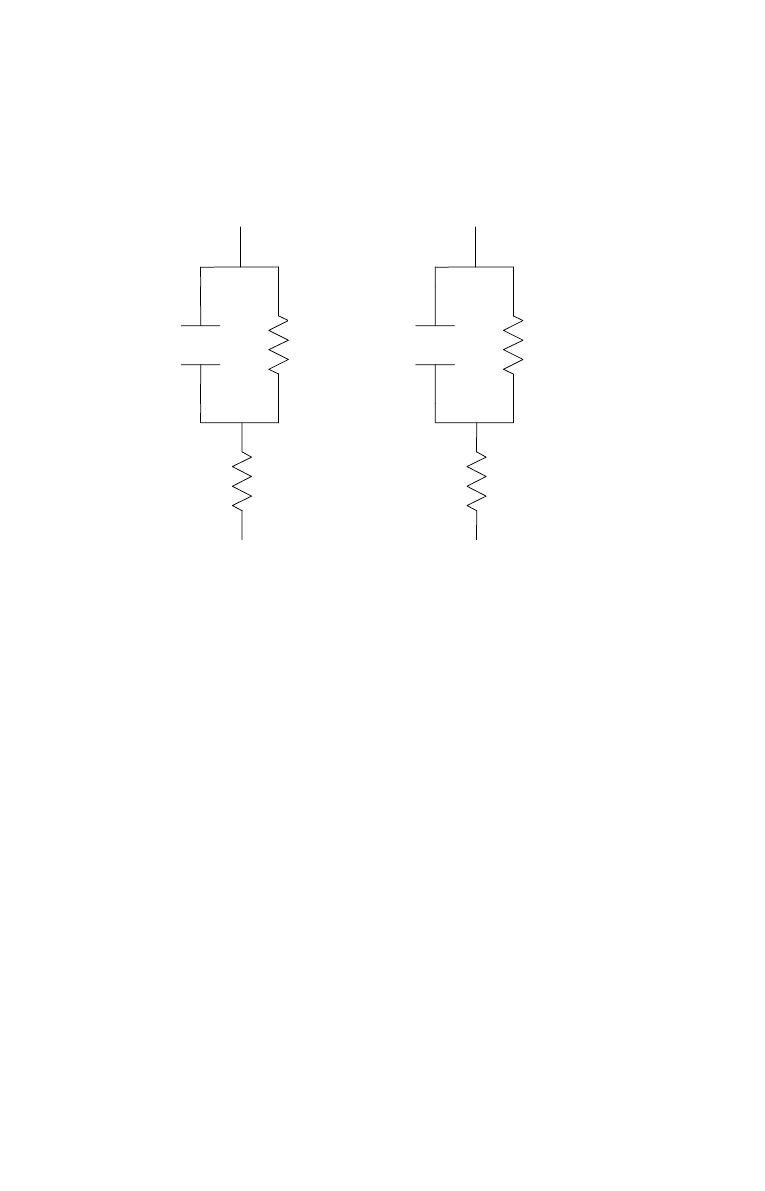

Small capacitor
(High impedance)
R
P
C
R
S
Effect
No Effect
Large capacitor
(Low impedance)
R
P
C
R
S
Effect
No Effect
Figure 3.8
