78
incrementa el rango de medición de 1m
Ω a 10MΩ.

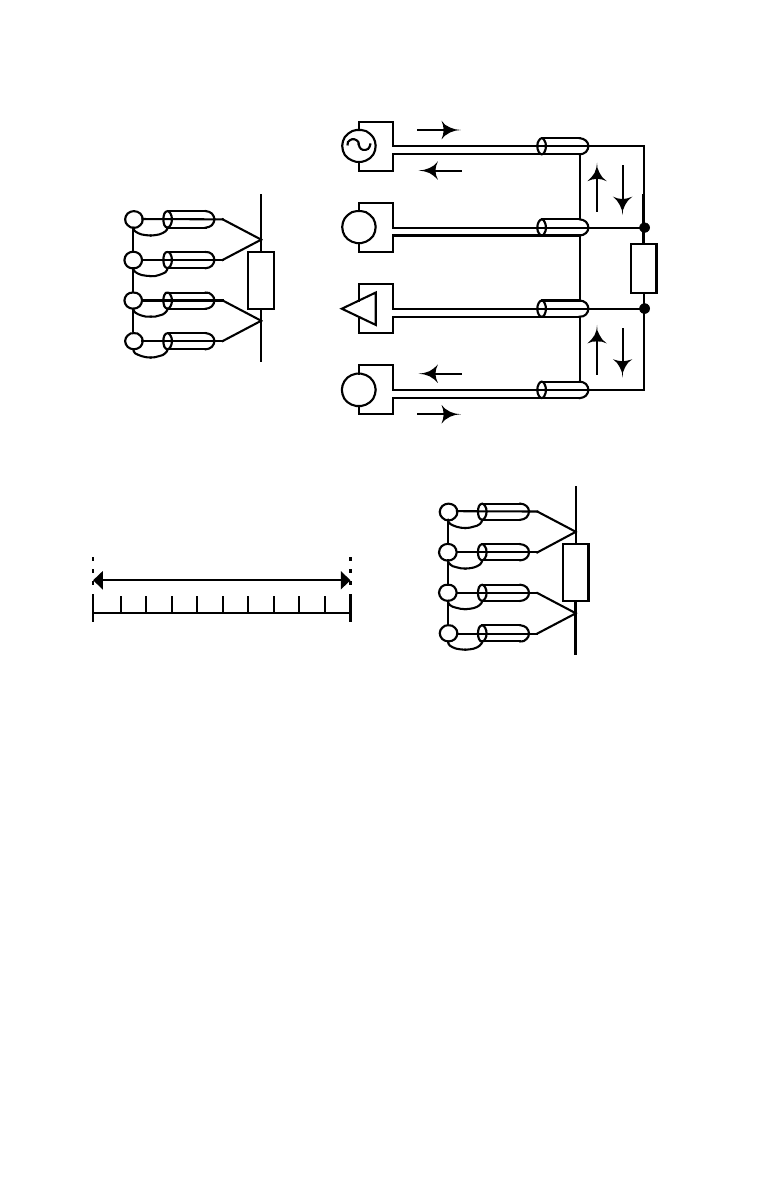

(b) BLOCK DIAGRAM (a) CONNECTION
DUT
V
A
(c) TYPICAL IMPEDANCE
MEASUREMENT RANGE(£[)
4T
1m 10m 100m 1 10 1K 10K 100K 1M 100 10M
H
POT
DUT
H
CUR
L
CUR
L
POT
H
POT
DUT
H
CUR
L
CUR
L
POT
(d) 4T CONNECTION WITH SHILDING
Figura 3.5
 Eliminando el Efecto del Capacitor parásito
Al medir una componente de alta impedancia (i.e. capacitor
pequeño), el capacitor parásito afecta la medición (Figura 3.6).
En la figura 3.6(a), el capacitor parásito Cd está en paralelo con
DUT así como Ci y Ch. Para corregir este problema, agregue un
plano de guarda (Figure 3.6(b)) entre las terminales H y L para
eliminar Cd. Si el plano se conecta al común del instrumento, se
remueve el efecto de Ci y Ch .
