75

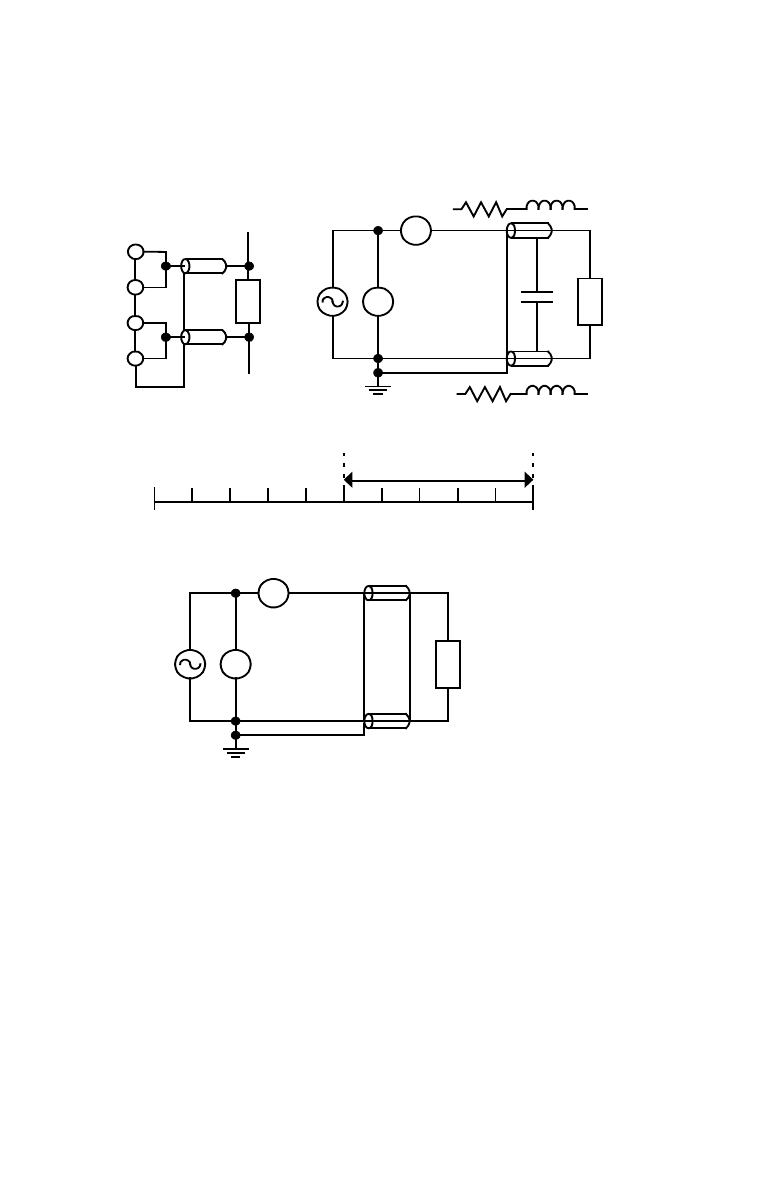

capacitor parásito (Figure 3.2). El blindaje del cable coaxial
debe conectarse al común del instrumento para incrementar el
rango de medición hasta 10M
Ω.
DUT
V
A
(d) 2T CONNECTION WITH SHILDING
H
CUR
H
POT
DUT
(b) BLOCK DIAGRAM
DUT V
A
Co
R o L o
R o L o
Co doesn't
effect
measurement
result
(a) CONNECTION
(c) TYPICAL IMPEDANCE MEASUREMENT RANGE(£[)
3T
1m 10m 100m 1 10 1K 10K 100K 1M 100 10M
L POT
L
CUR
Figura 3.2
 4-Terminal (4T)
La conexión 4-Terminal reduce el efecto de la resistencia de las
puntas de prueba (Figura 3.3). Esta conexión puede mejorar el
rango de medición hasta 10m
Ω. Sin embargo, no puede
