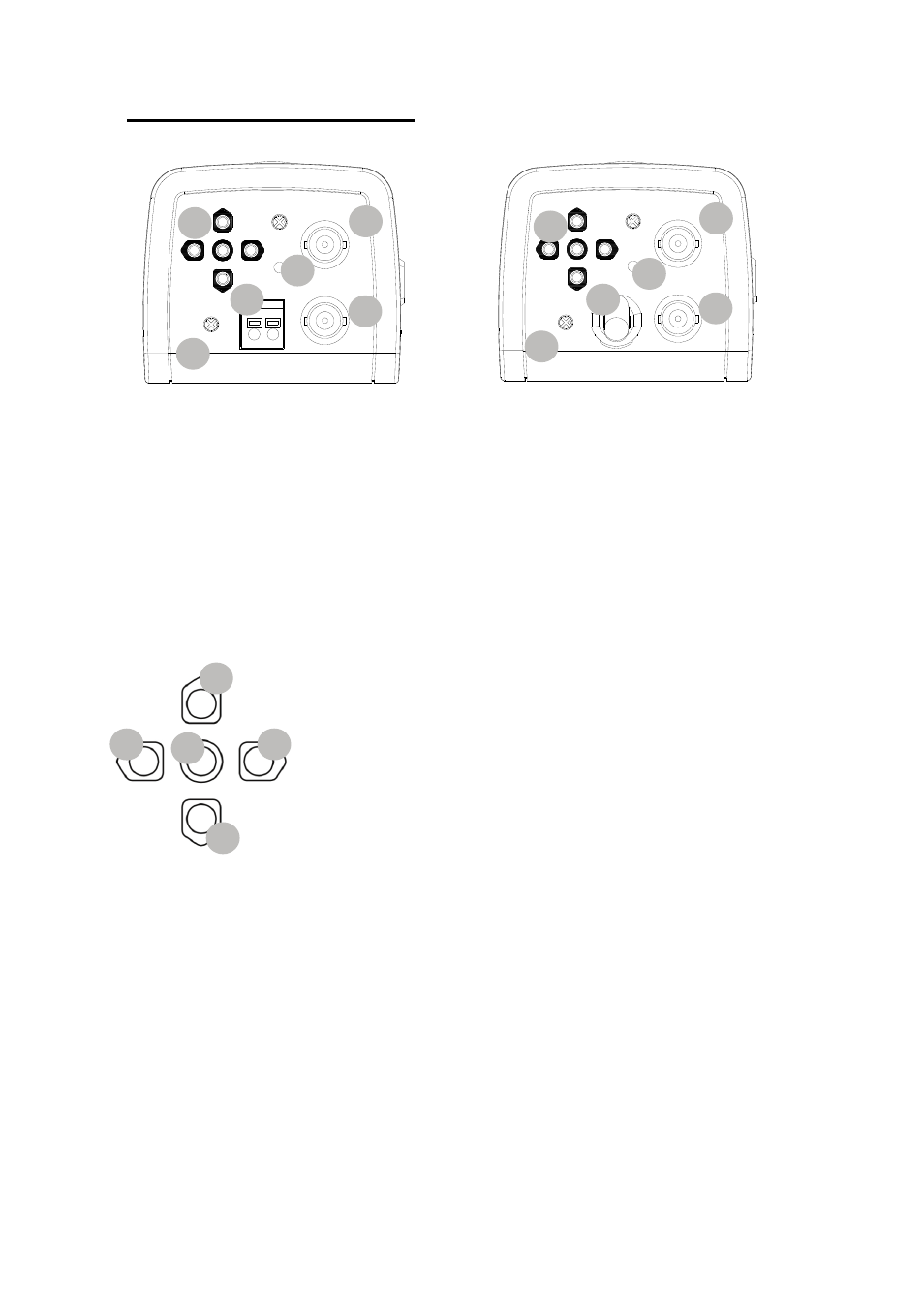

7. Bagsidevisning af kameraet
12VDC/24VAC variant 110~240VAC variant
(1) OSD-betjeningstaster
(2) Spændingstilslutning (12VDC/24VAC eller 110~240VAC)
(3) Status-LED (aktiv ved tilsluttet spænding)
(4) BNC-skærmudgang (MONITOR)
(5) BNC-videoudgang (VIDEO)
(6) D/N niveau (Potentiometer)
Taster Funktion
(1) Enter : Åbn menu / Udfør handling
(2) Op: Navigation i menuen
(3) Ned: Navigation i menuen
(4) Venstre: Formindsk værdi / Vælg mulighed
(5) Højre: Forøg værdi / Vælg mulighed
POWER
12VDC
24VAC
MONITOR
VIDEO
D/N LEVEL
DC LEVEL
POWER
MONITOR
VIDEO
D/N LEVEL
DC LEVEL
