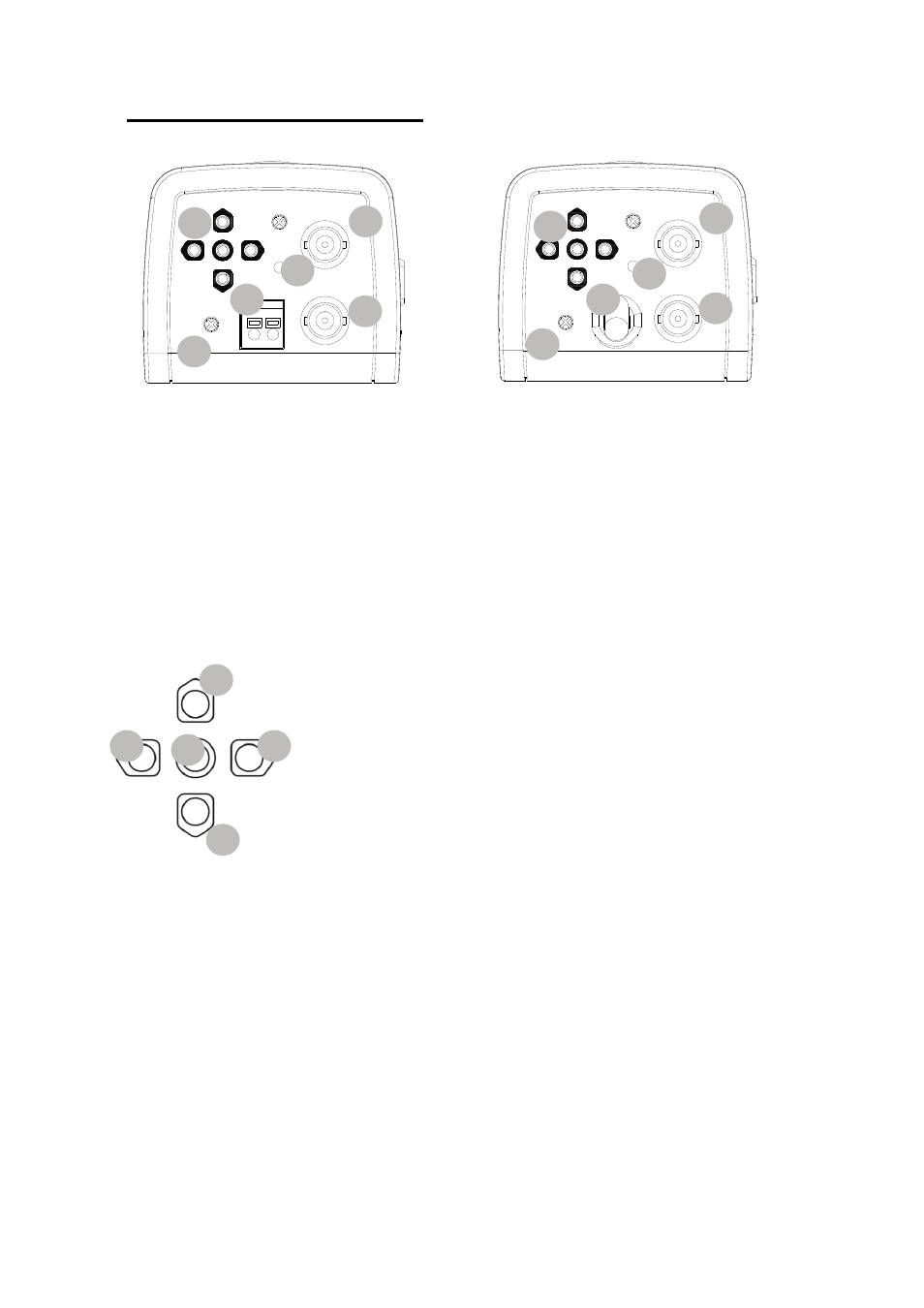

7. Vue de derrière de la caméra
Version 12VDC/24VAC Version 110~240VAC
(1) Touches de commande OSD
(2) Raccord tension (12VDC/24VAC ou 110~240VAC)
(3) État LED (actif si une tension est présente)
(4) Sortie de moniteur BNC (MONITOR)
(5) Sortie vidéo BNC (VIDEO)
(6) Niveau D/N (potentiomètre)
Touches Fonction
(1) Entrée : Ouvrir le menu / exécuter l’action
(2) Haut : Navigation dans le menu
(3) Bas : Navigation dans le menu
(4) Gauche : Augmenter la valeur / sélectionner l’option
(5) Droite : Réduire la valeur / sélectionner l’option
POWER
12VDC
24VAC
MONITOR
VIDEO
D/N LEVEL
DC LEVEL
POWER
MONITOR
VIDEO
D/N LEVEL
DC LEVEL
110~240VAC
3
4
1
5
6
1
4
3
2
5
5
2
1 4
6
3
2
