40
5. Descriptif de l’appareil
5.1 Vue d’ensemble – Numéro du type
Numéro du modèle TVCC50011 TVCC50511
Lignes TV 650 TVL 650 TVL
WDR 46 dB (max.) 46 dB (max.)
DNR 2D DNR 2D DNR
Jour/nuit (filtre
pivotant IR)
 
Tension de service 12VDC/24VAC 110-240VAC
5.2 Désemballage
Manipulez l’appareil avec le plus grand soin lors du désemballage.
Au cas où l’emballage d’origine serait endommagé, vérifiez tout d’abord l’état de l’appareil.
Si vous constatez des dégâts sur l’appareil, renvoyez-le dans son emballage et informez
le service de livraison.
6. Montage

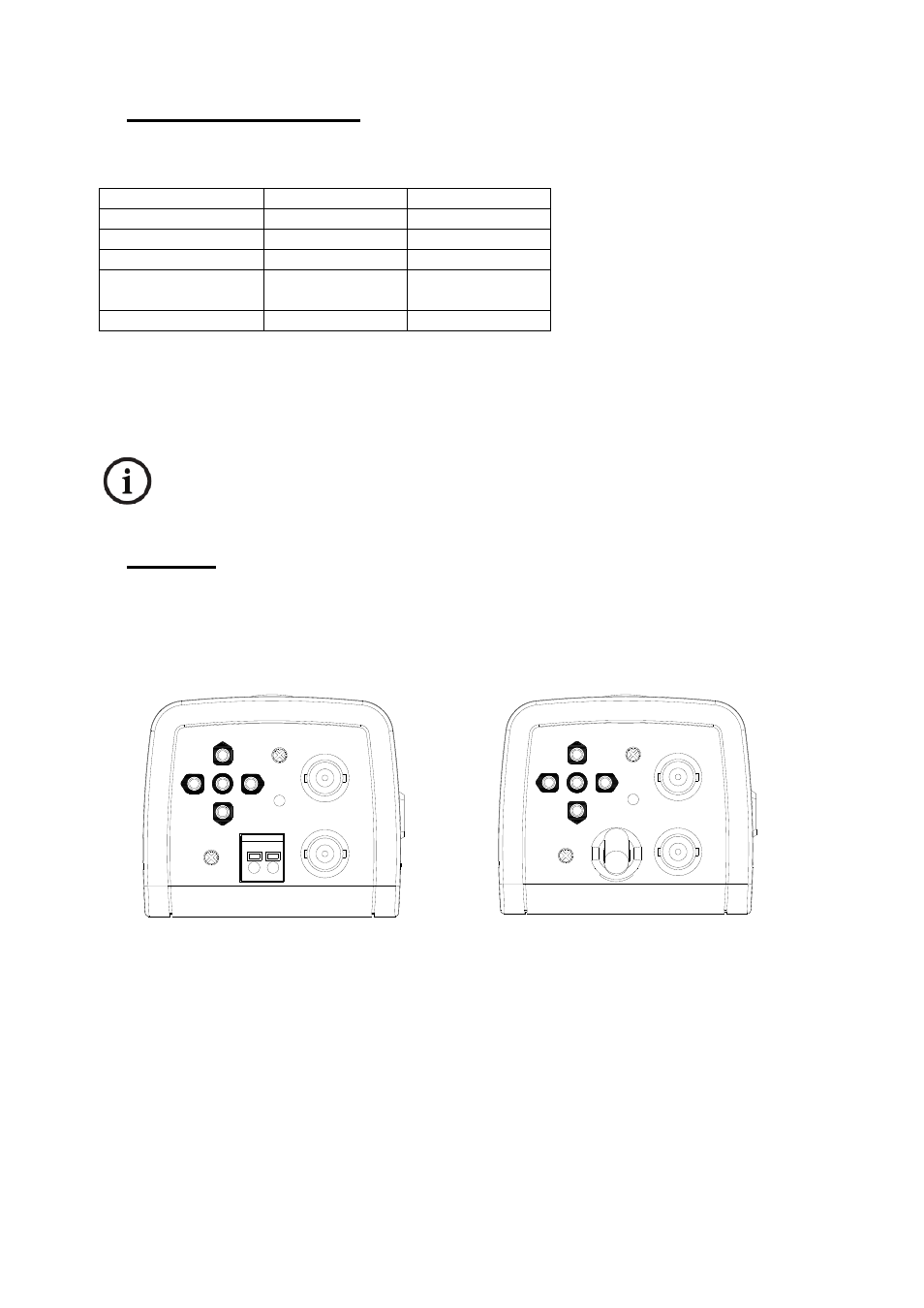

6.1 Alimentation électrique
Avant de commencer l’installation, assurez-vous que la tension de réseau et la tension nominale de
la caméra correspondent.
TVCC50011
TVCC50511
(1) TVCC50011 dispose d’une tension d’alimentation 12VDC/24VAC. La polarité en cas de
tension continue ne joue ici aucun rôle.
Pour brancher un adaptateur (raccordement DC 5.5mm x 2.1mm) à la caméra, le câble
adaptateur fourni dans le volume de livraison doit tout d’abord être installé sur la caméra.
Les pointes sont pour ce faire enfoncées et les extrémités de câbles introduites dans les
bornes.
(2)
TVCC50511 dispose d’une tension d‘alimentation 110~240VAC (câble préinstallé).
POWER
12VDC
24VAC
MONITOR
VIDEO
D/N LEVEL
DC LEVEL
POWER
MONITOR
VIDEO
D/N LEVEL
DC LEVEL
110~240VAC
