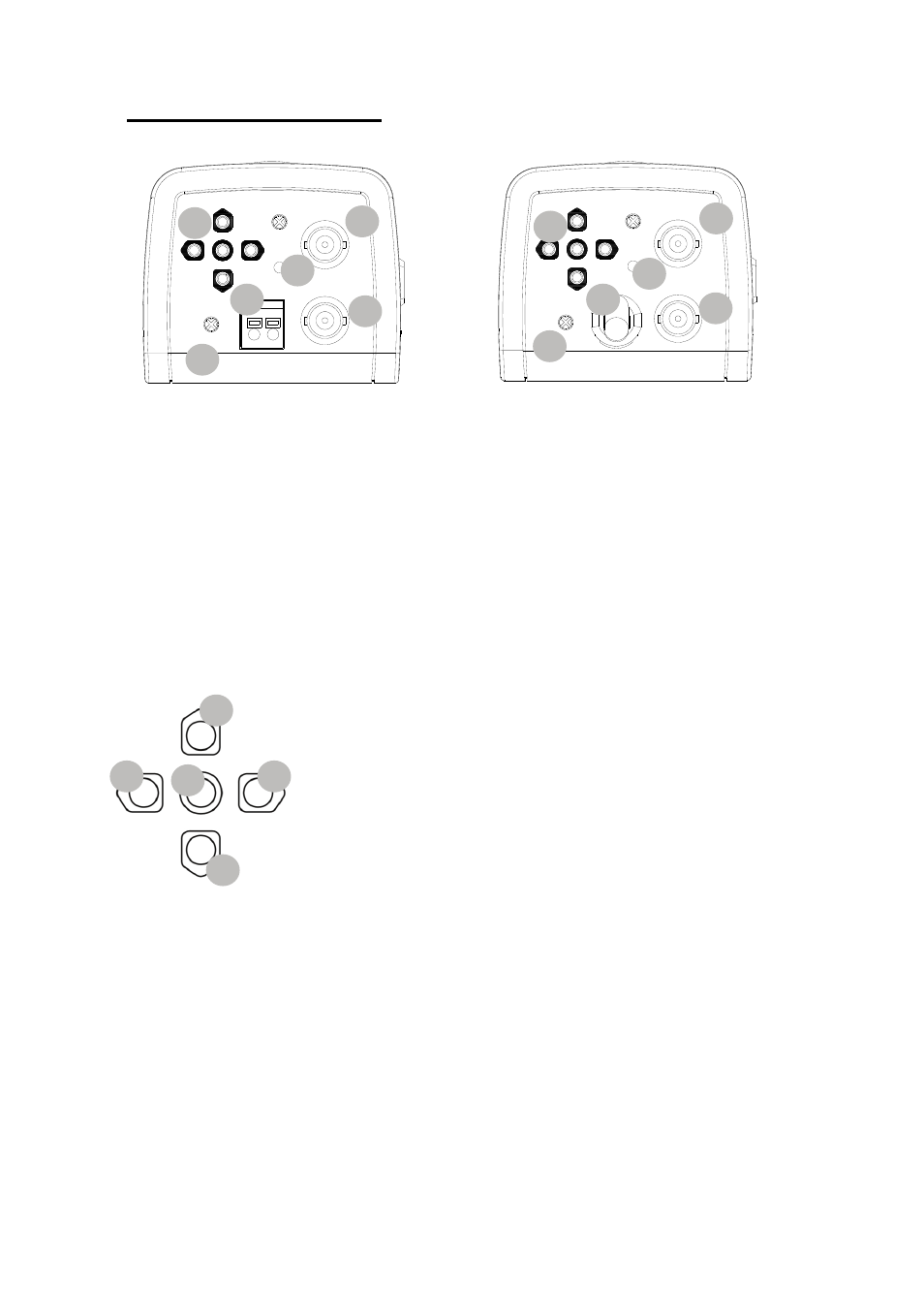

7. Rückansicht der Kamera
12VDC/24VAC Variante 110~240VAC Variante
(1)
OSD Bedientasten
(2) Spannungsanschluss (12VDC/24VAC oder 110~240VAC)
(3) Status LED (aktiv bei anliegender Spannung)
(4) BNC-Monitorausgang (MONITOR)
(5) BNC-Videoausgang (VIDEO)
(6)
Tag/Nacht Umschalt-Schwellwert (Potentiometer)
Tasten Funktion
(1) Enter : Menü betreten / Aktion ausführen
(2) Auf : Navigation im Menü
(3) Ab : Navigation im Menü
(4) Links : Wert verringern / Option wählen
(5) Rechts : Wert erhöhen / Option wählen
POWER
12VDC
24VAC
MONITOR
VIDEO
D/N LEVEL
DC LEVEL
POWER
MONITOR
VIDEO
D/N LEVEL
DC LEVEL
