Deutsch
Dome-Steuerkommandos für TV7600,TV6702,TV7604 (Pelco)

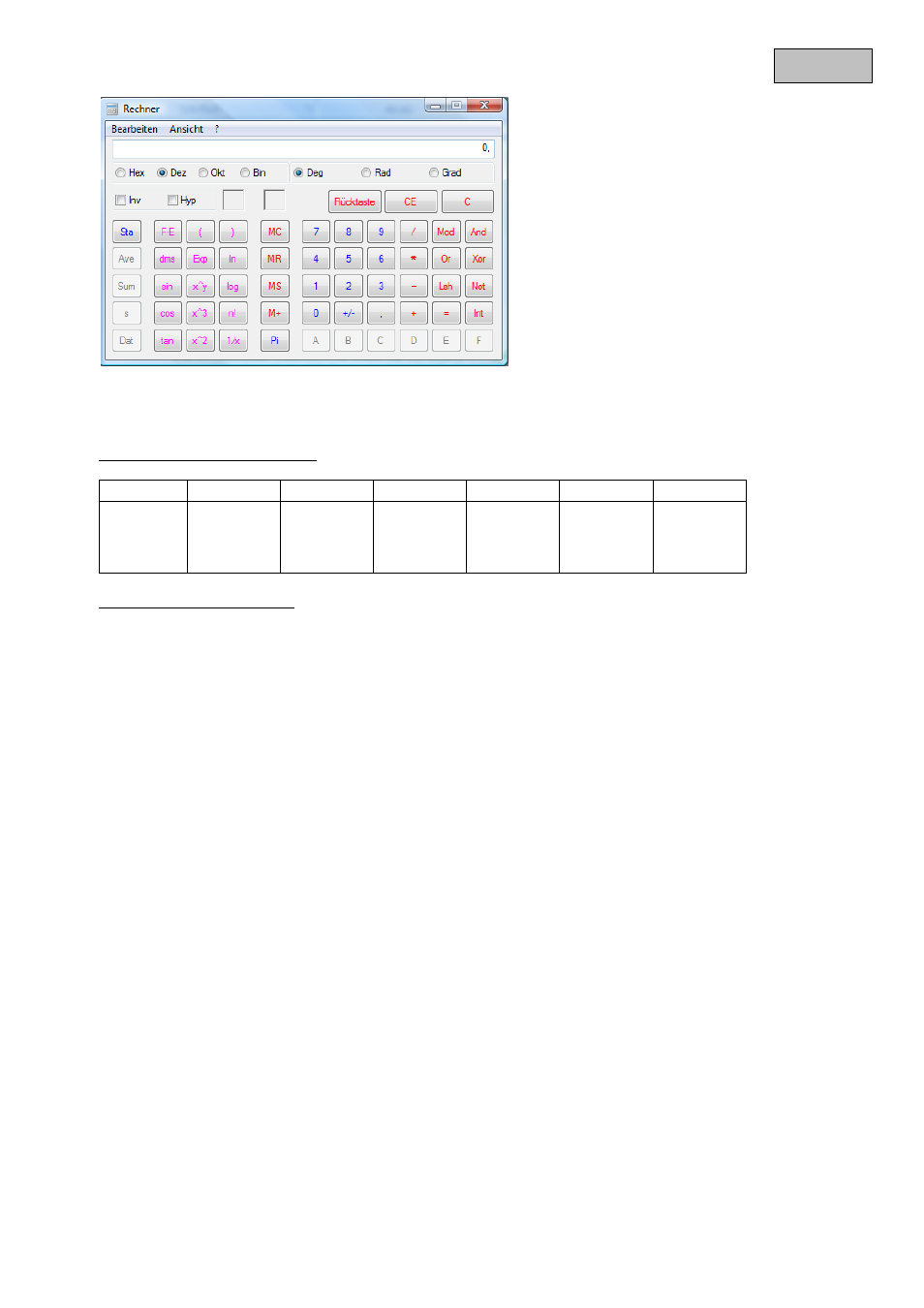

Kommandoszusammensetzung
Wort 1
Wort 2
Wort 3
Wort 4
Wort 5
Wort 6
Wort 7
Synch
Byte
(immer FF)
Address (ID
der
analogen
Kamera)
Command
1
Command
2
Data 1
Data 2
Check Sum
Wort 2-6
Berechnung Check-Summe:
Wort 7= Wort 2 + Wort 3 + Wort 4 + Wort 5 + Wort 6
Worterklärung:
„Wort1“ Immer als „FF“ deklariert
„Wort2“ Bestimmt die ID der analogen Kamera
„Wort3“-„Wort4“ Legt die verschiedenen PTZ Funktionen fest („speichere Preset“, starte Tour“ usw.)
„Wort5“-„Wort6“ Legt zum Beispiel die Numerierung der Presets und Touren fest.
Wenn Sie ein Preset anfahren wollen, muss auch festgelegt werden, welche Presetnummer angefahren
werden soll.
„Wort7“ Ist die Summe von Wort 2 – Wort 6 und ist auch als Check Summe bekannt
Beispiel: “Gehe zu Preset 1“ hat den Befehl : FF 01 00 07 00 01 09
Wort 1 ist immer auf FF festgelegt
Wort 2 ist immer die ID des Speed Domes
Wort 3 und Wort 4 bestimmen die Funktion: „Zu Preset gehen“
Wort 5 und Wort 6 bestimmt welches Preset angefahren werden soll.
Wort 7 Checksumme
Erläuterung: Im Wort 6 steht die HexZahl 01 für Preset 1.
Würde man nun Preset 15 anfahren wollen, müsste man 0F in das Wort 6 schreiben.
Beispiel: “Gehe zu Preset 15“ hat den Befehl : FF 01 00 07 00 0F 17
Diese Vorgehensweisse ist analog bei der Auswahl von Touren oder sonstigen zählbaren
Funktionsstrukturen.
