ABUS TV8761 User Manual
Page 19
19
7. Raccordements du module récepteur

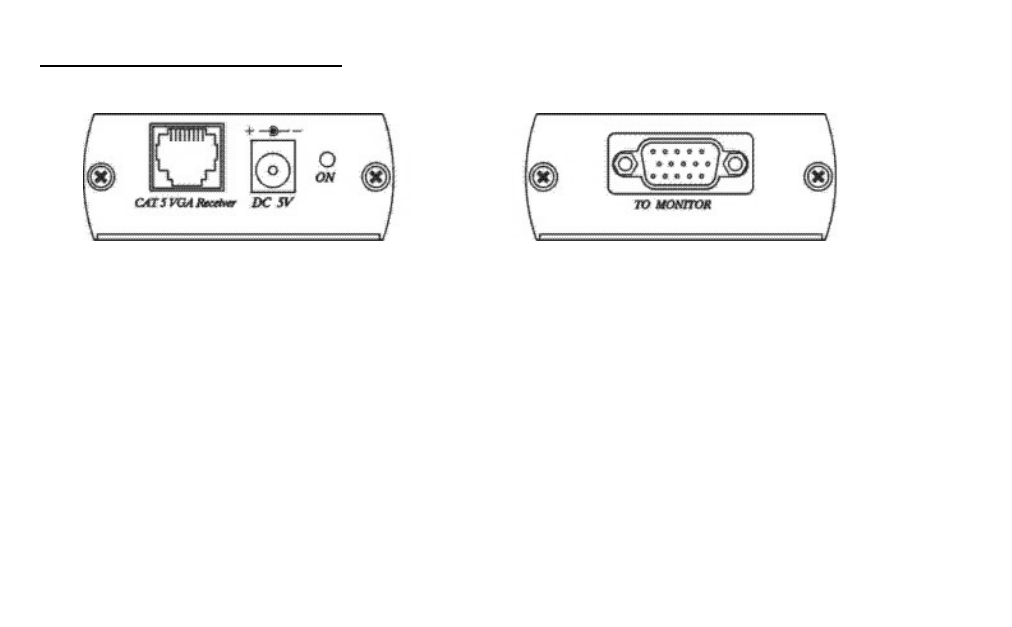

Face avant du module récepteur
Face arrière du module récepteur
Connecteurs du module récepteur
CAT5 VGA Receiver :
entrée de transmission de l’intégralité du signal vidéo par câble UTP CAT 5 ou câble STP
DC
5V
:
connecteur
femelle de sortie des signaux VGA
TO MONITOR :
sortie de raccordement de l’écran distant
ON
:
signalisation
d’activité
