75
(1) Video signal kobler (BNC)
(2) Strømforsynings kobler
(DC 5.5mm x 2.1mm)
(3) 3-akse beslag
(4) Sol tag
(5) Fokus indstilling (FOCUS ADJ.)
(6) Zoom indstilling (ZOOM ADJ.)
(7) IR rækkevidde / udstrålings vinkel
(IR ADJ.)
(8) Auto-Iris niveau (LEVEL) (TVCC60000,
TVCC60010, TVCC60011)
(9) IR LEDs

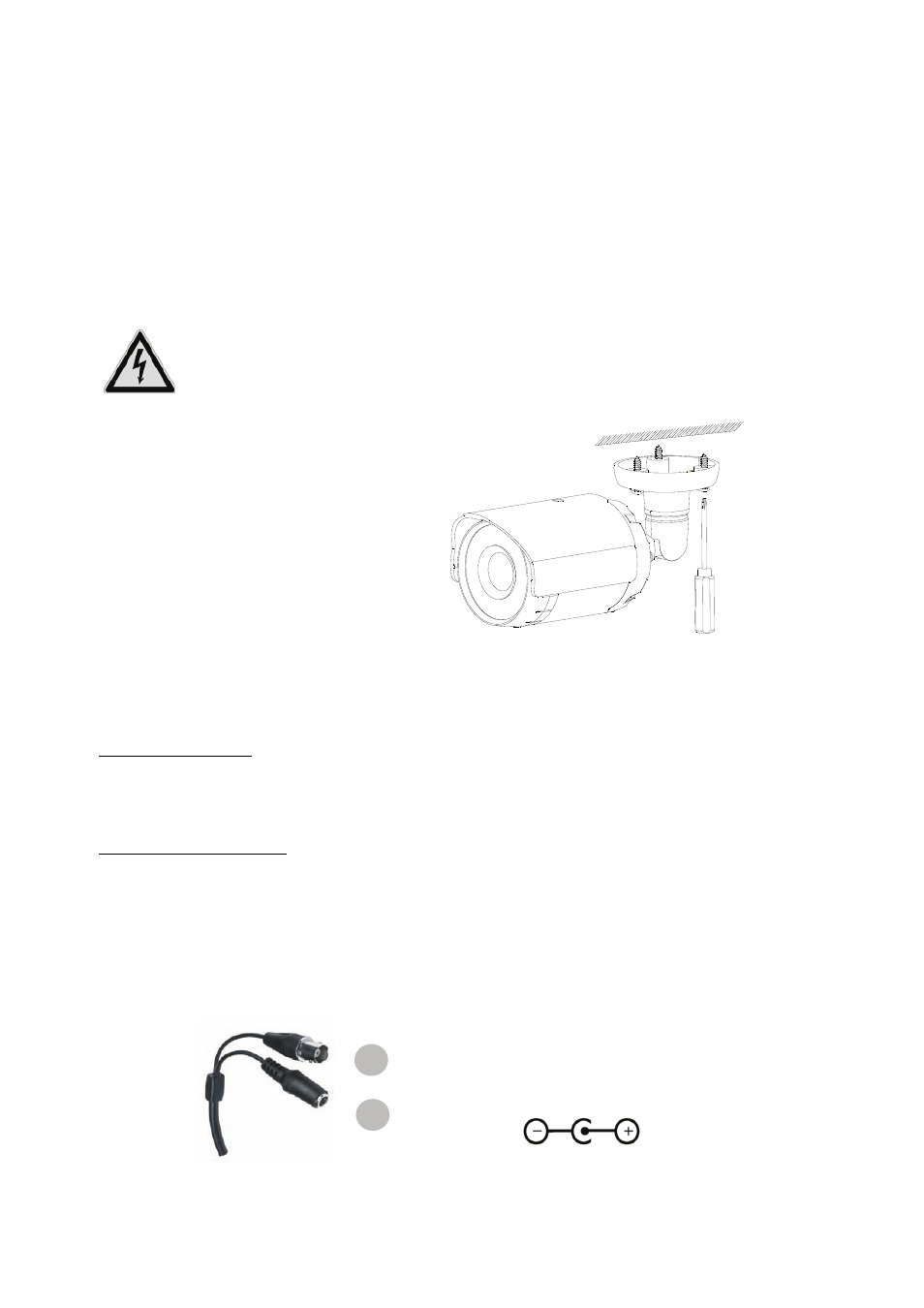

6.1 Montering af kamera
For montering af kameraet skal den medfølgende sokkel placeres og fastskrues på henholdsvis
underside eller overside afhængig af placering for kameraet.
VIGTIGT!
Under installationen af kameraet må der ikke være tilsluttet strøm.
Ved opsætning af kameraet, placeres det
på en passende overflade, og de
medfølgende skruer og rawlplugs bruges
til at fastgøre det.
6.2 Kabel lægning
For kabel lægning er der to muligheder:
Skjult kabel lægning
Ved opsætning af kameraet med skjult kabel skal du bore et hul i overfladen og komme kabelet
igennem, beslaget vil dække for kabel hullet.
Udvendigt kabel lægning
For en synlig kabel lægning kan kabelet placeres i udløbet som er i siden at kameraet. For at fjerne
udløbet bruges en passende tang.
6.3 Strømforsyning
Før at du påbegynder installationen så vær sikker på at netspændingen og kameraspændingen er
ens.
TVCC60000, TVCC60010, TVCC60011
TVCC60020, TVCC60021, TVCC60030
(1)
Video signal
(2) Strøm tilslutning
1
2
