59
(1) Video signaal connector (BNC)
(2) Voeding connector
(DC 5.5mm x 2.1mm)
(3) 3-assige camera steun
(4) Zonnekap
(5)
Afregeling focus (FOCUS ADJ.)
(6) Afregeling Zoom (ZOOM ADJ.)
(7) IR bereik / openingshoek (IR ADJ.)
(8) Auto-Iris Level (LEVEL) (TVCC60000,
TVCC60010, TVCC60011)
(9) IR LEDs

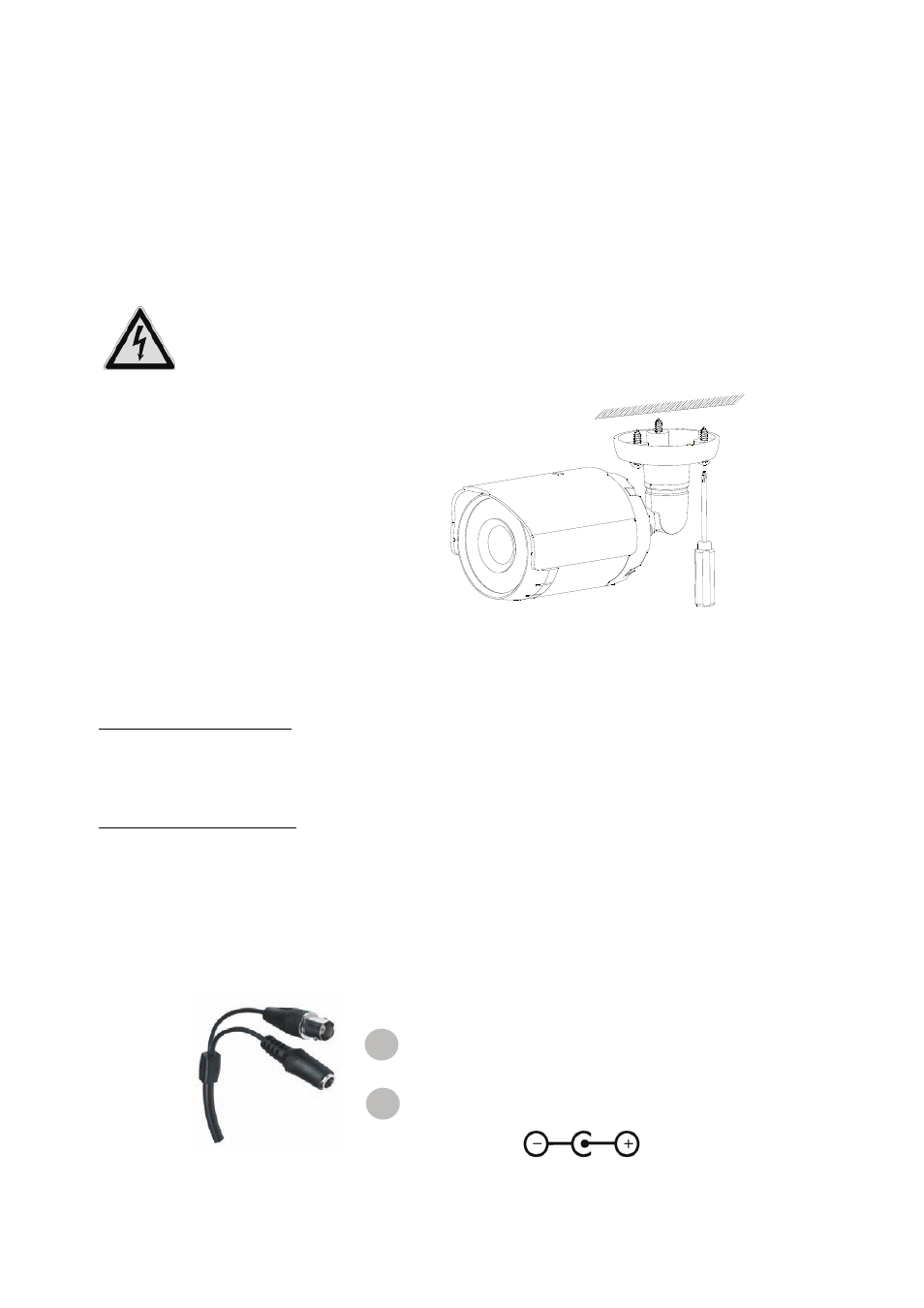

6.1 Montage van de camera
LET OP!
Tijdens de montage moet de camera van de netspanning losgekoppeld zijn.
Plaats de camera op een vlakke
ondergrond. Gebruik voor de montage de
meegeleverde schroeven en pluggen.
6.2 Kabel doorvoer
Er zijn twee mogelijkheden van de kabeldoorvoer:
Verborgen kabeldoorvoer
Om de camera te installeren met verborgen kabeldoorvoer dient u een gat te boren in het plafond of
in de muur. Voer de kabel door het gat en de voet van de camerasteun zal het gat afdekken.
Kabeldoorvoer in het zicht
De kabel wordt door een uitsparing in de voet van de camerasteun naar buiten gebracht. De
uitsparing in de voet kan worden verwijderd m.b.v. een kniptang.
6.3 Stroomvoorziening
Controleer voordat u met de installatie begint of de netspanning en de opgegeven
bedrijfsspanning op de camera overeenkomen.
TVCC60000, TVCC60010, TVCC60011
TVCC60020, TVCC60021, TVCC60030
(1)
Video signaal
(2) Voeding
1
2
