43
(1) Connecteur de signal vidéo (BNC)
(2) Connecteur d’alimentation électrique
(CC 5.5mm x 2.1mm)
(3) 3-axis support de la caméra
(4) Toit du soleil
(5) Ajustement de foyer (FOCUS ADJ.)
(6) Ajustement de zoom (ZOOM ADJ.)
(7) Gamme d’IR / angle de l’ajustement de
rayonnement (IR ADJ.)
(8) Niveau automatique d’iris (LEVEL)
(TVCC60000, TVCC60010,
TVCC60011)
(9) IR
DELs

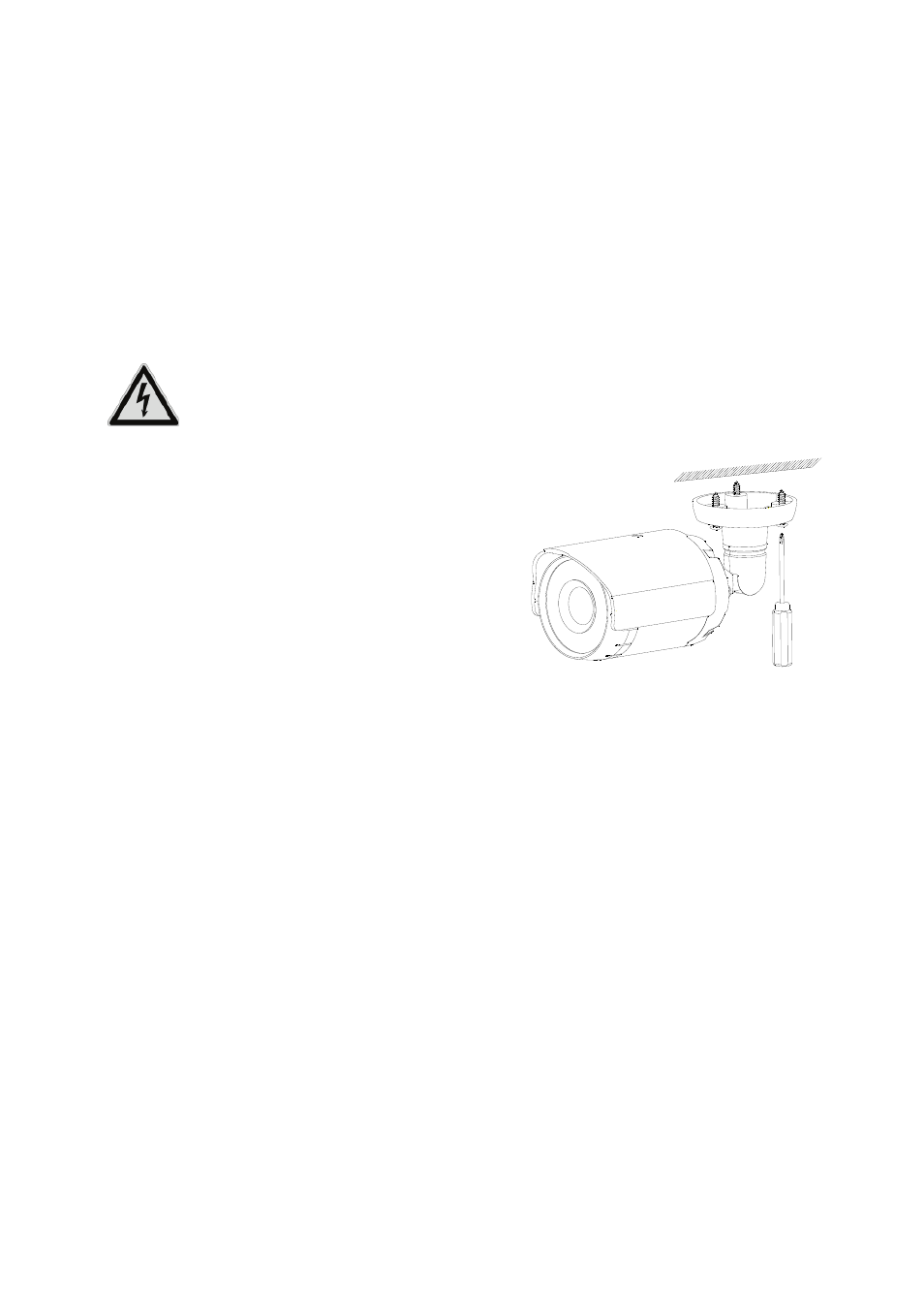

6.1 Support de la caméra
ATTENTION!
Lors du montage, la caméra doit être séparée de la tension de réseau.
Afin de monter la camera placez-le sur une surface
apporpriée et utilisez les chevilles et les vis fournies
pour la fixer.
6.2 Pose de câble
Pour pose de câble il y a deux manières disponibles:
a) Pose caché de câble
Afin d’installer la camera avec un câble cache vous étendant devez forer un trou dans la surface et
enrouler à travers le câble. Le support de la caméra couvrira la glande de câble.
b) Pose extérieure de câble
Pour un câble extérieur evident la pose du câble peut être place dans la sortie qui est du côté du
support de la caméra de te. Afin d’enlever la sortie de câble utilisez une paire appropriée de pinces.
