6. Montage

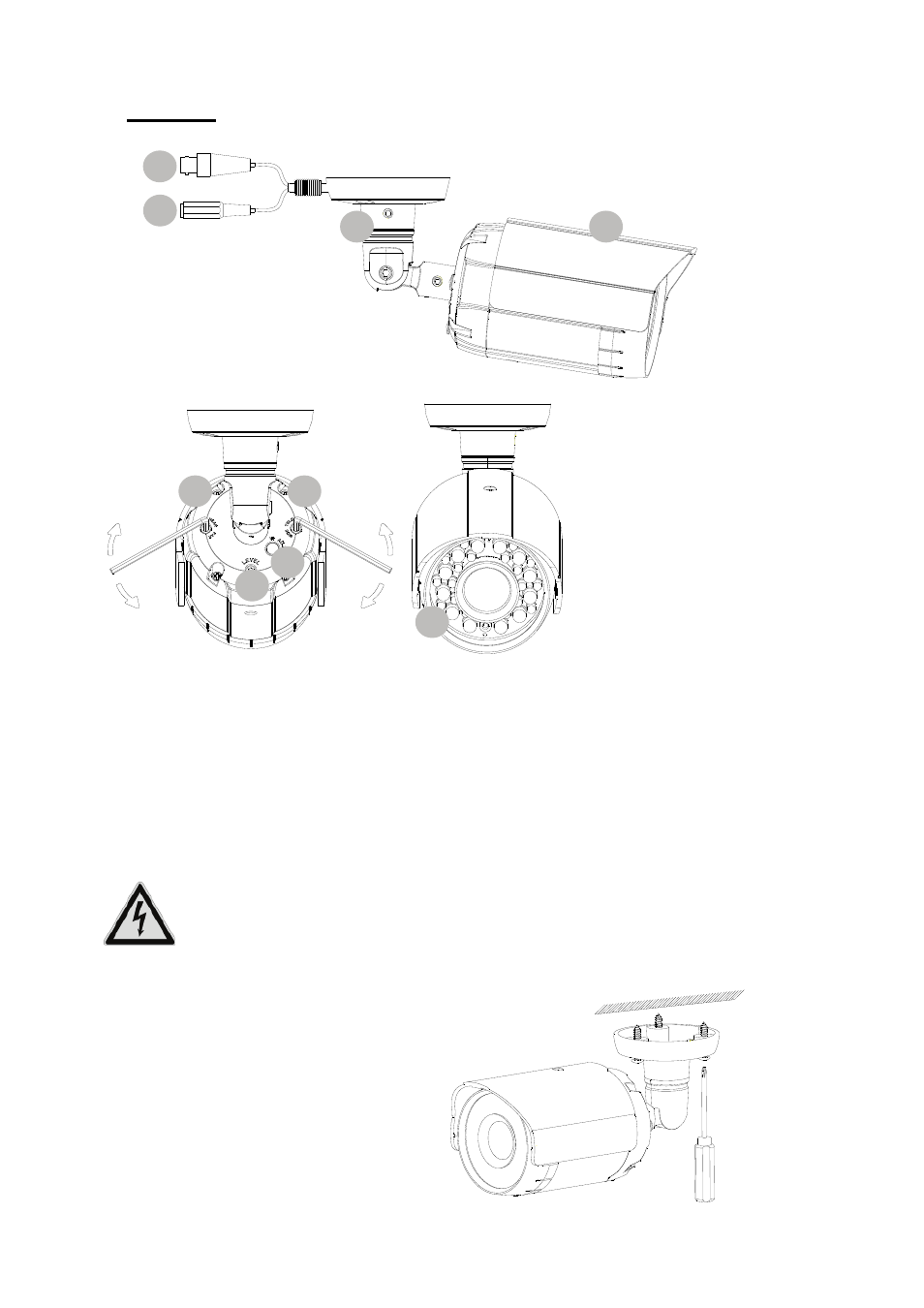

(1) Videosignalanschluss (BNC)
(2) Spannungversorgung
(DC 5.5mm x 2.1mm)
(3) 3-Achsen Kamerahalter
(4) Sonnendach
(5)
Fokuseinstellung (FOCUS ADJ.)
(6) Zoomeinstellung (ZOOM ADJ.)
(7) IR-LED Abstrahlwinkel /
Reichweiteneinstellung (IR ADJ.)
(8) Auto-Iris Level (LEVEL) (TVCC60000,
TVCC60010, TVCC60011)
(9) Infrarot LEDs
6.1 Montieren der Kamera
ACHTUNG!
Während der Montage muss die Kamera von der Netzspannung getrennt sein.
Platzieren Sie die Kamera an einer
geeigneten Stelle, und verwenden Sie die
mitgelieferten Dübel und Schrauben für
die Befestigung der Kamera.
