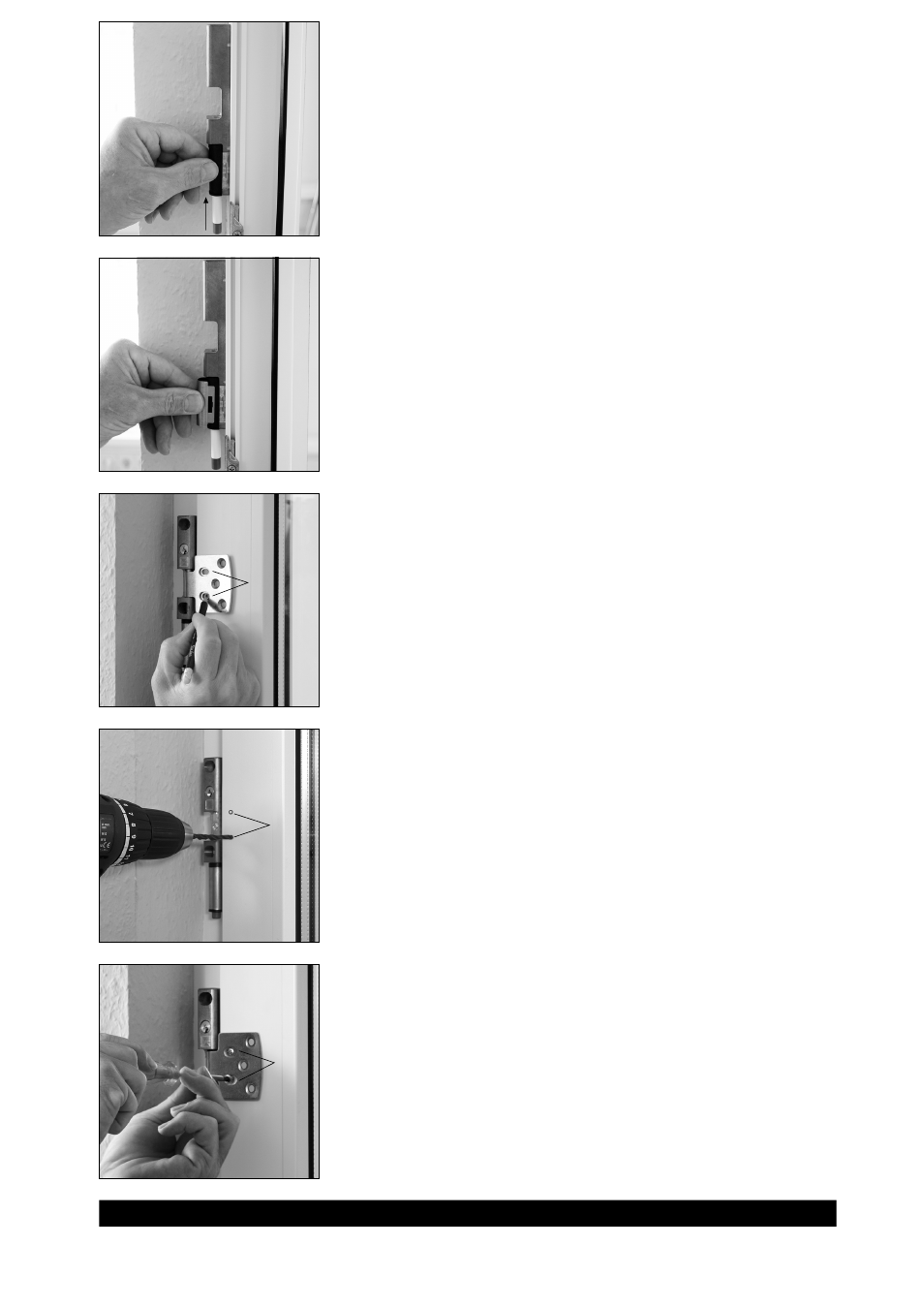

D Druckstifteinheit einschieben.
G Push in pressure pin unit.
F Insérer l’ensemble des chevilles de pression.
n Druckstift inschuiven.
I Inserire l’unità del perno a pressione.
D Clip aufdrücken (muss auf beiden Seiten einrasten).
G Press on clip (must lock into place on both sides).
F Pousser le clip (doit verrouiller des deux côtés).
n Clip indrukken (moet aan beide kanten ineensluiten).
I Premere sulla clip (deve arrestarsi a scatto da entrambi i lati).
D Flügelblech positionieren, dabei evtl. mit Kunststoffunterlagen unterlegen.
Bei Falzdicke:
17 mm 16 mm = 1 mm Unterlage
keine
Unterlage 0 mm = 17 mm Unterlage
G Position casement plate, underlaying with plastic underlays if necessary.
With rabbet
17 mm 16 mm = 1 mm underlay
thickness: no
underlay 0 mm = 17 mm underlay
F Positionner la tôle pliée, glisser éventuellement un support en plastique en dessous.
Pour une
17 mm 16 mm = support de 1 mm
épaisseur pas de
de plis: support 0 mm = support de 17 mm
n Vleugelpaneel positioneren, daarbij eventueel een onderlaag in kunststof aanbrenegen.
Bij sponning-
17 mm 16 mm = onderlaag van 1 mm
dikte: geen
onderlaag 0 mm = onderlaag van 17 mm
I Posizionare la lamiera a battente, eventualmente inserire spessori di plastica.
Con spessore
17 mm 16 mm = 1 mm di spessore
dell’aggraffatura: nessuno
spessore 0 mm = 17 mm di spessore
D Löcher „C“ vorbohren.
G Pre-drill holes “C”.
F Prépercer les trous «C».
n Gaten „C” voorboren.
I Sbozzare i fori «C».
D Flügelblech anschrauben, eventuell mit Unterlagen. Schrauben 3,5 x 13 oder je nach Unterlagen 3,5 x 25.
G Screw on casement plate, 3.5 x 13 or 3.5 x 25 depending on underlays.
F Visser la tôle pliée, en fonction du support 3,5 x 13 ou 3,5 x 25.
n Vleugelpaneel vastschroeven, naargelang de onderlagen 3,5 x 13 of 3,5 x 25.
I Avvitare la lamiera a battente, a seconda degli spessori 3,5 x 13 o 3,5 x 25.
Abb. / fig.
schéma
afb. / ill. 6
Abb. / fig.
schéma
afb. / ill. 7
Abb. / fig.
schéma
afb. / ill. 8
Löcher „C“
anzeichnen
Mark holes
“C”
Dessiner
les trous «C»
Gaten „C”
markeren
Segnare
i fori «C»
C
Abb. / fig.
schéma
afb. / ill. 9
C
Ø 2,5
Abb. / fig.
schéma
afb. / ill. 10
C
