D Diese Anleitung ist wie folgt untergliedert:
I. Allgemeine Hinweise
II. Einsatzmöglichkeit
III. Packungsinhalt
IV. Werkzeug
V. Montageanleitung
VI. Bedienung
I. Allgemeine Hinweise
Das Fenster-Universalschloss FTS 106 ist nach den strengen Prüfanforde-
rungen der DIN 18 104-1 und VdS 2536 anerkannt. Durch DIN Certco ist
FTS 106 zertifiziert „EINBRUCHHEMMEND DIN-geprüft“. FTS 106 bietet
zusätzlich Schutz gegen unberechtigtes Eindringen in ihre Räume.
Gemäß DIN 18 104-1 wird empfohlen, dass pro 1 Meter Fensterhöhe
rechts und links jeweils eine Zusatzsicherung montiert wird (pro Fenster).
Polizei und Versicherer empfehlen dieses ebenfalls.
Die optimale Schutzwirkung erreichen Sie, wenn Sie entsprechend dieser
Montage- und Bedienungsanleitung vorgehen.
Die Befestigungsschrauben sollten zur Vermeidung von Überdrehung
mit einem geeigneten Werkzeug eingeschraubt und von Hand angezogen
werden. Ausschließlich ABUS-Befestigungsmaterial einsetzen.
Für eventuell auftretende Verletzungen bzw. Schäden, die bei der Montage
und/oder durch unsachgemäße Handhabung entstehen, übernimmt der
Hersteller keine Haftung!
Ein Zugang des gesamten Objektes muss von außen mittels Schlüssel
zu öffnen sein.
II. Einsatzmöglichkeit
FTS 106 wird auf der Griffseite des Fensters oder der Fenstertür montiert
und eignet sich für alle gängigen nach innen öffnende Fenster/
Fenstertüren mit Dreh- oder -Dreh-Kipp-Beschlägen (Abb. 2).
Die Montage kann auf den Werkstoffen Kunststoff, Holz oder Alu erfolgen.
Die Fenster/Fenstertüren können nach rechts oder links öffnen.
FTS 106 wird grundsätzlich auf der Innenseite montiert, der Schlosskasten
auf dem Fensterflügel und der Schließkasten auf dem Rahmen.
Bei schlechten Befestigungsmöglichkeiten (Weichholz- oder Kunststoff-
fenster) sollten mehrere Sicherungen und zusätzlich Befestigungsmittel
(Befestigungsanker oder Verbundmörtel) eingesetzt werden.
Hierzu verwenden Sie bitte den ABUS-Befestigungsanker BA (Kunststoff-,
Weichholz-, Alufenster) oder alternativ das ABUS-Befestigungsset IM 100
(Kunststofffenster). Zu IM 100 benötigen Sie einen geeigneten Verbund-
mörtel, z. B. der Marke Fischer FIS VS 150C, Hilti HFX oder ein ähnliches
Produkt. ABUS BA und ABUS IM 100 sowie Verbundmörtel sind im Handel
erhältlich.
Die in Abb. 2 zusätzlich gezeigten ABUS-Produkte (FAS) sind ebenfalls
im Handel erhältlich.

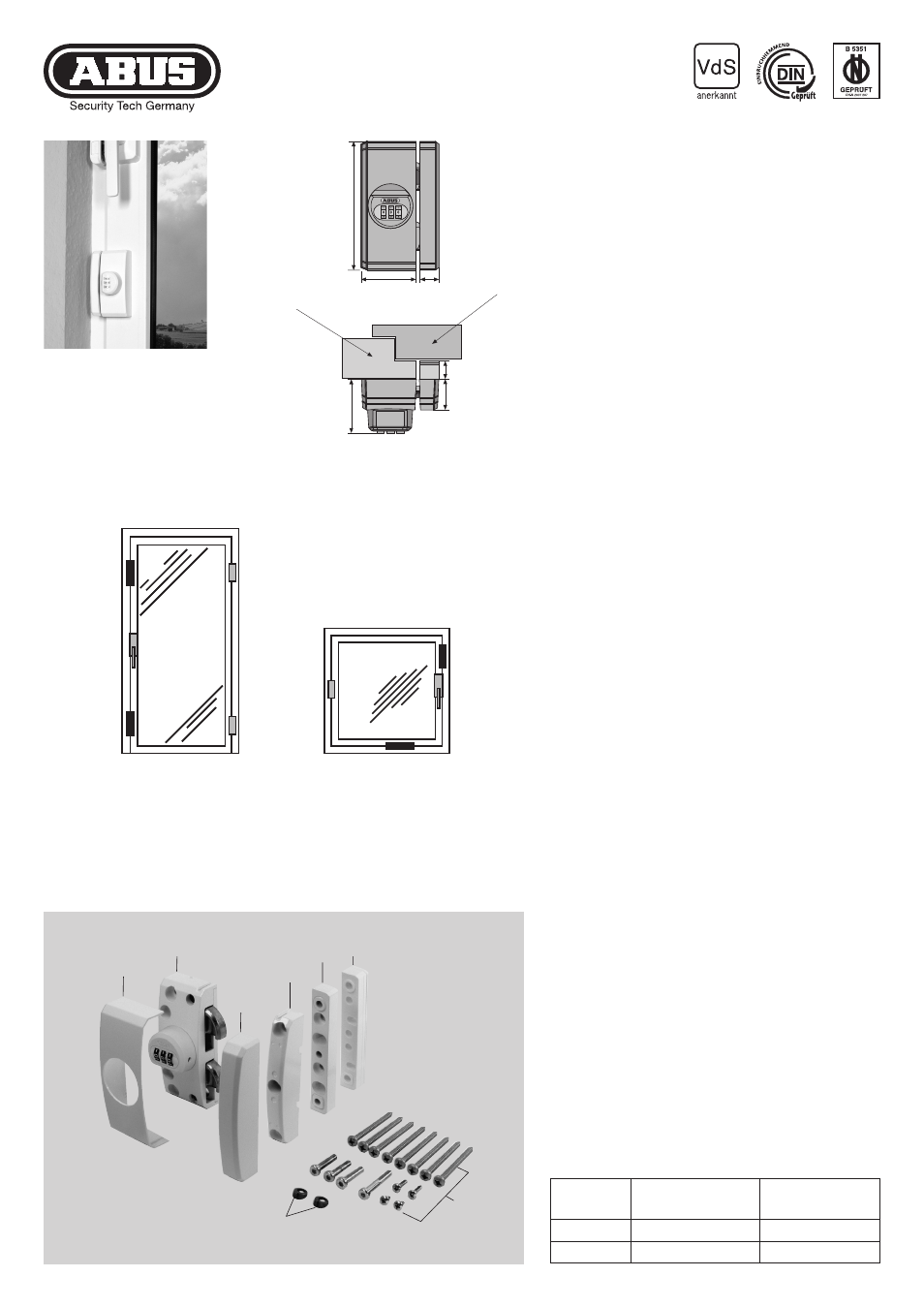

III. Packungsinhalt (Abb. 3)
1. 1 Schlosskasten
2. 1 Schließkasten
3. 1 Anschraubleiste
4. 1 Abdeckhaube Schlosskasten
5. 1 Abdeckhaube Schließkasten
6. 2 Unterlegscheiben keilförmig
7. 1 Satz Unterlagen für Rahmenleiste je 1 x 1, 2, 4, 8 mm
8. Schrauben:
8 Stück 5,5 x 60 mm
2 Stück 4,2 x 16 mm
2 Stück 4,2 x 9,5 mm
1 Stück M6 x 35 mm
3 Stück M6 x 25 mm
IV. Montagewerkzeug
Kreuzschlitzschraubendreher
Schlitzschraubendreher
Bohrmaschine
Feile, Säge zum Kürzen der Schrauben, ggf. Schraubstock
Inbusschlüssel SW 4
Fensterflügel
Window
Battant de fenêtre
Raam
Battente
120
51 18 3
Fensterrahmen
Frame
Cadre
Kozijn
Telaio
Abb. / fig. /
schéma /
afb. / ill. 1
Abb. / fig. /
schéma /
afb. / ill. 2
FAS
FTS
FTS
FAS
FAS
FAS
FAS FTS
FTS
48
28
max. 29
Abb. / fig. / schéma / afb. / ill. 3
4
2
3
6
8
1
5
7
für
Schrauben
Ø In Holz und Kunststoff
ohne Metalleinlage
Bohrer Ø In Alu und Kunststoff
mit Metalleinlage
Bohrer Ø
4,0 mm
3,0 mm
4,5 mm
3,0 mm
5,5 mm
4,2 mm
Bohrtabelle
D Montage- und Bedienungsanleitung
für ABUS Fenster-Universalschloss FTS 106
