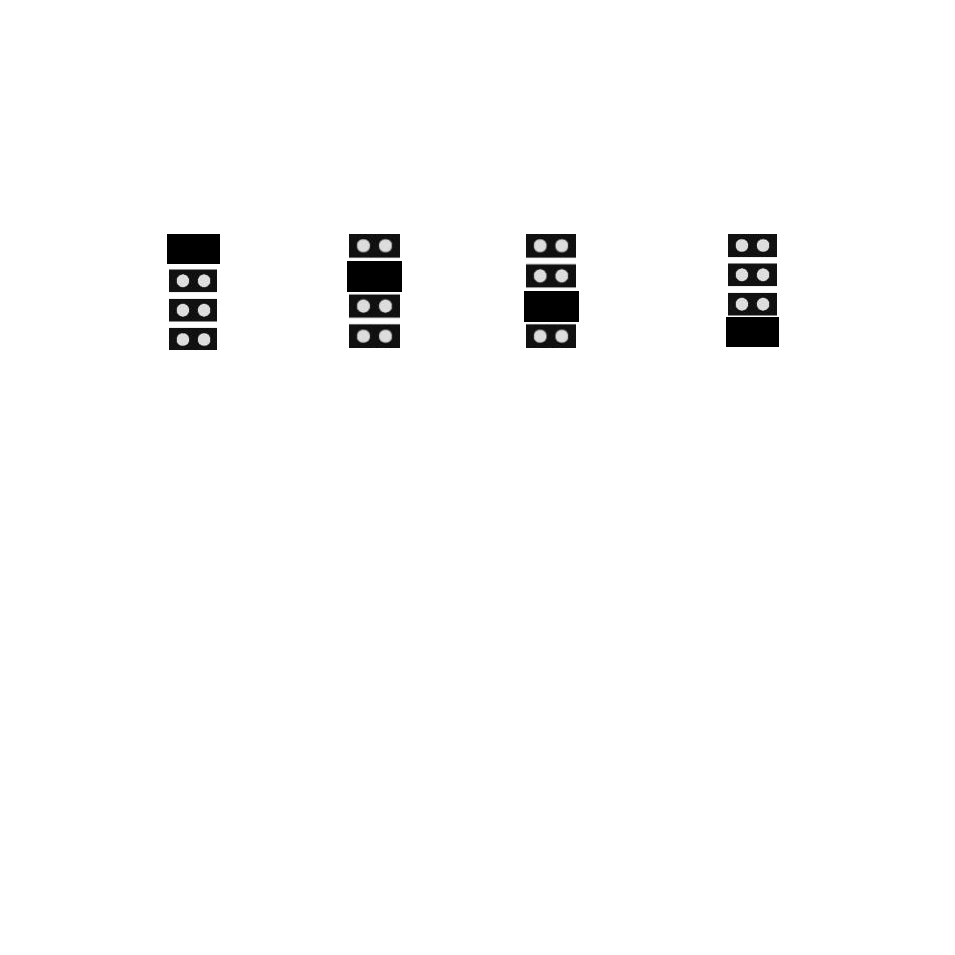

La figure ci-
dessous présente l’enfichage de
straps pour les divers secteurs :
Secteur 1 Secteur 2 Secteur 3 Secteur 4
7.5. Fin de l’installation
Si aucun contrôle radio du site n’a été effectué, l’intensité
du signal entrant doit impérativement être contrôlée (voir
chap. Test de l’intensité de signal).
Si l’intensité du signal est satisfaisante :
1. Rebr
ancher le câble de l’émetteur de signaux
piezo sur la plaque de circuits imprimés.
2. Monter la partie avant sur la face arrière du
boîtier et la fixer avec la vis (effectuer les
instructions de la figure 1 dans
l’ordre inverse).
