19

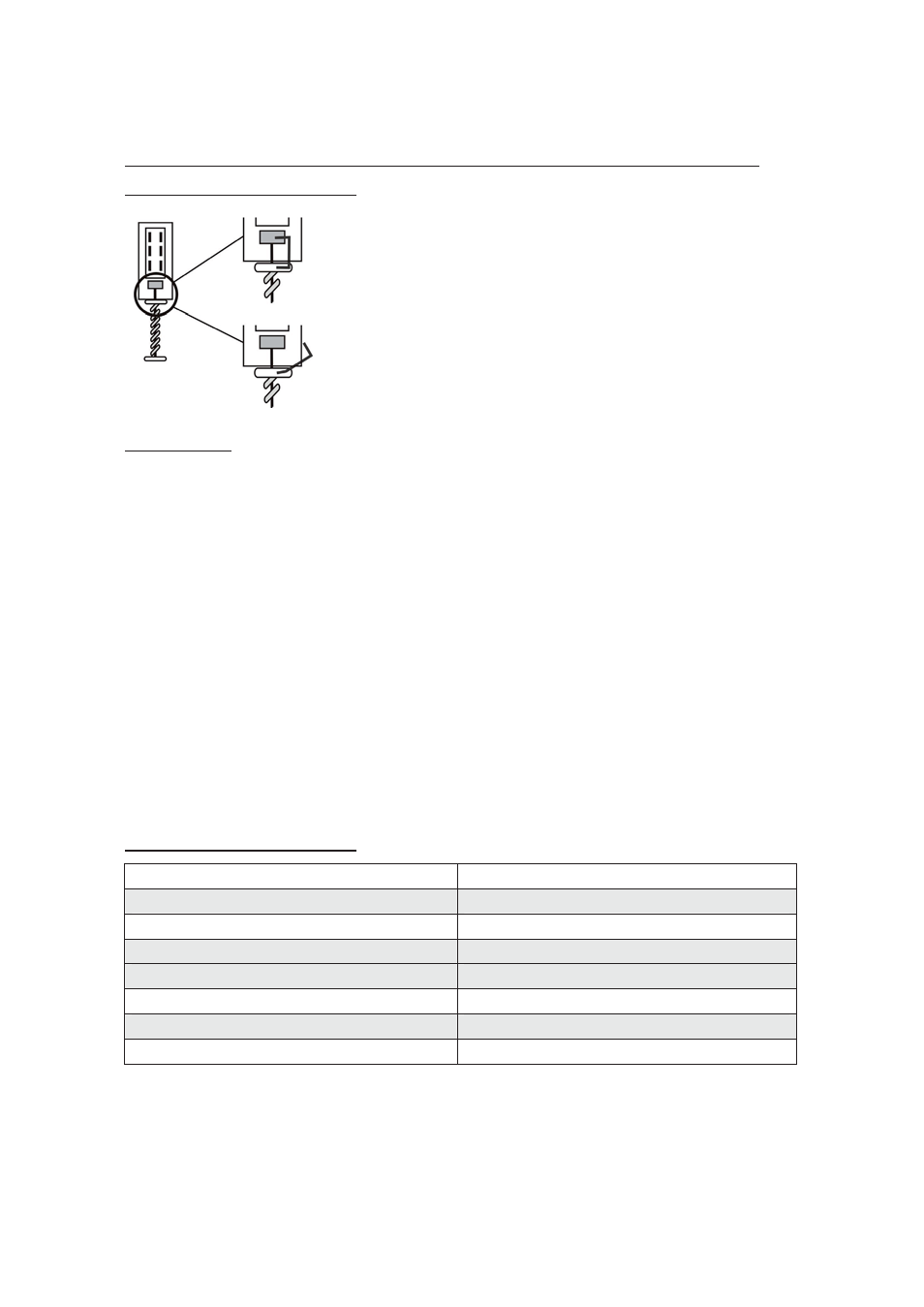

AansluitingenVeranderen van het schakelgedrag (impuls-
/doorlopend contact)

1. Bij levering is de sleutelschakelaar als

doorlopend-contactgever ingesteld. Voor het
veranderen gaat u als volgt te werk:

2. Verwijder het bovenste deel van de klem op

de toetsen en leg dit aan de zijkant neer.

3. De sleutelschakelaar werkt nu als

impulsgever.


Installatie

1.

Draai met de bijgevoegde stiftsleutel de schroeven voor het deksel eruit en
haal het deksel van het huis eraf.

2.

Verwijder de beide schroeven van de printplaat links en rechts van de
cilinder.

3.

Trek de printplaat aan de cilinder er voorzichtig naar boven uit.

4.

Gebruik de achterkanten van het huis van de sleutelschakelaar voor het
markeren van de bevestigingen (2). Boor dan de houdergaten.

5.

Steek het aansluitsnoer door de daarvoor bestemde opening.

6.

Bevestig de achterwand op of in de wand.

7.

Sluit de verbindingen op de klemmenstrip (8) zoals beschreven aan.

8.

Plaats de printplaat weer, zet het deksel van het huis (1) er weer op en
draai de schroeven voor het deksel vast. Let er daarbij op dat de
afdichtring precies in de groef van het huis ligt.

Technische gegevens

Spanningsvoeding LED

10 – 15 VDC

Max. stroomopname per LED

2mA

Contactbelastbaarheid

30V DC /0,5A

Afmetingen opbouw

85 x 114 x 42mm (BxHxD)

Afmetingen inbouw

106 x 134 x 42mm (BxHxD)

Beschermingsgraad

IP55

Aantal contacten

3 (wisselaar)

Gewicht

450g


De fabrikant behoudt zich het recht voor om technische wijzigingen zonder
voorafgaande aankondiging uit te voeren.

doorlopend

impuls
