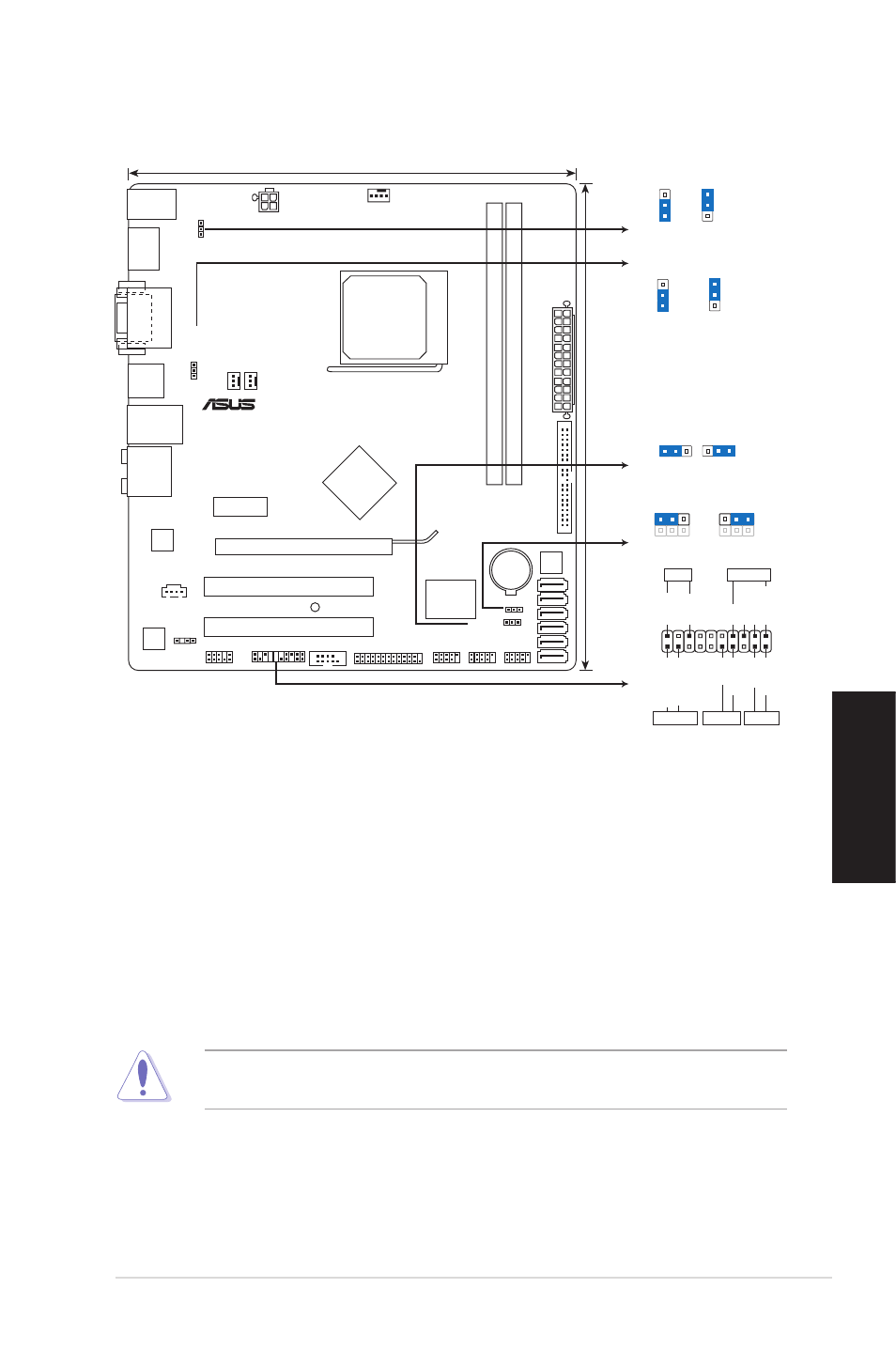

1. Disposición de la Placa Madre
2. Instalación de la CPU
Para instalar la CPU:
1. Localice el conector de la CPU en la placa base.
2. Levante la palanca de la ranura hasta un ángulo de 90º.
3. Posicione la CPU sobre el zócalo de modo que la esquina de la CPU con
el triángulo dorado coincida con la esquina con el pequeño triángulo en el
zócalo.
4. Inserte con cuidado la CPU en la ranura hasta que entre en su sitio.
5. Cuando la CPU se encuentre en su sitio, empu�e la palanca de la ranura
para fijar la CP�. La palanca encajará en la ficha lateral para indicar que
está cerrada.
La CPU enca�a solamente en una dirección. NO la fuerce sobre la ranura para
evitar que los contactos se doblen y la CP� quede dañada!
