8 ASUS M4N78-VM
Italiano

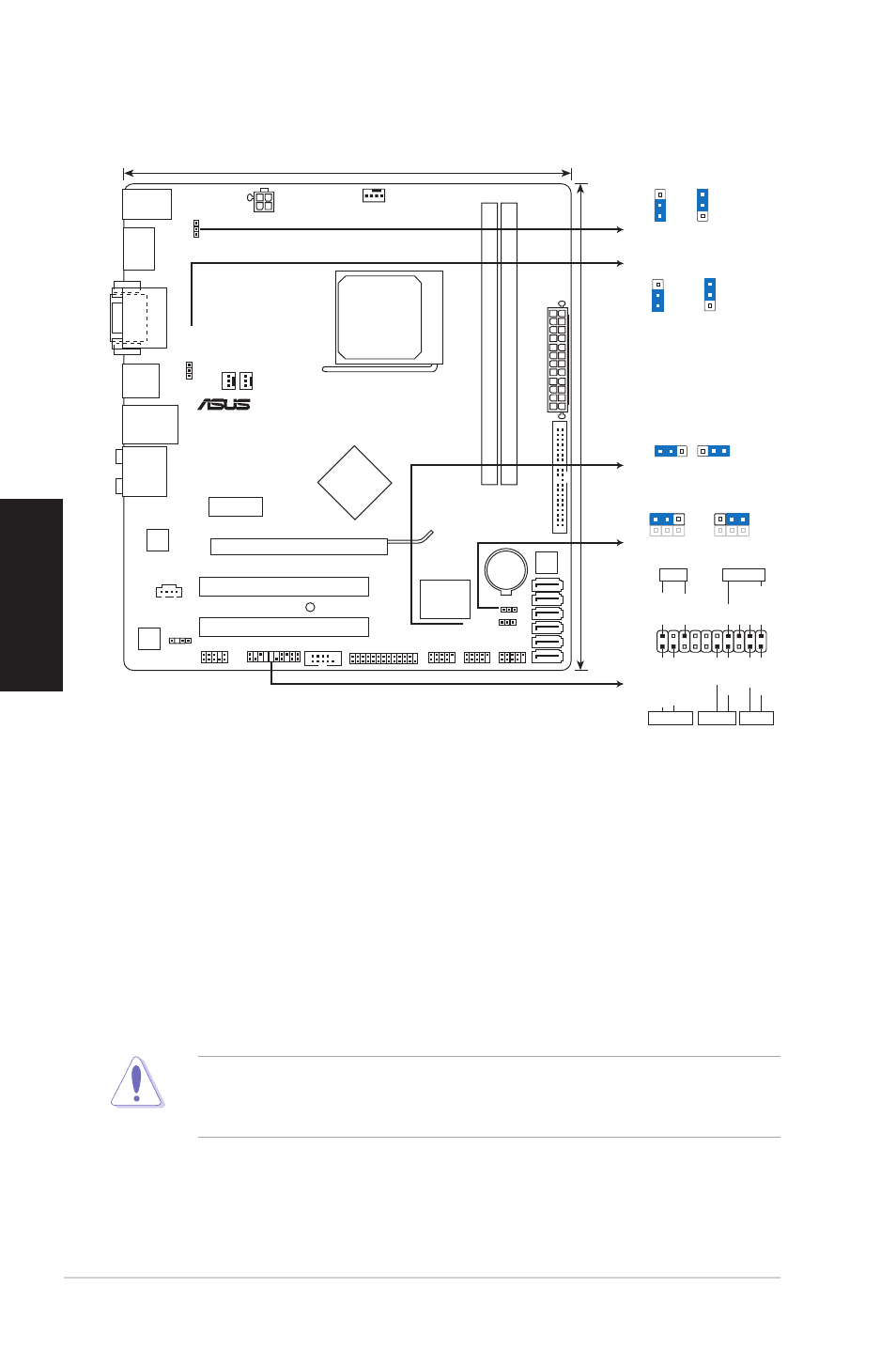

1. Diagramma disposizione scheda madre
2. Installazione della CPU
Installazione della CPU:
1. Trovare la presa CPU nella scheda madre.
2. Sollevare la leva della presa ad un angolo di almeno 90°.
3. Collocare la CP� sul socket in modo tale che l’angolo con il triangolo dorato
della CP� combaci con l’angolo del socket dove c’è il tirandolo.
4. Inserire completamente con delicatezza la CPU nella presa.
5. Quando la CPU è al suo posto, abbassare la leva della presa per bloccare la
CPU. La leva scatta sulla linguetta laterale indicando che è bloccata.
La CPU può essere inserita solamente con un corretto orientamento. NON
forzare la CPU nella presa diversamente si possono piegare i pin e danneggiare
la CP�!
M4N78-VM
PCIEX16
PCIEX1_1
PCI1
PCI2
PRI_IDE
USB78 USB910 USB1112
AAFP
SPDIF_OUT
CD
ATX12V
EATXPW
R
CPU_FAN
Lithium Cell
CMOS Power
Super
I/O
ALC
887
RTL
8211CL
KB_USB56
SPDIFO_
HDMI
8Mb
BIOS
SB_PWR
CLRTC
USBPW7-12
USBPW1-6
KBPWR
22.4cm(8.8in)
24.4cm(9.6in)
NVIDIA ®
GeForce 8200
SOCKET AM2
+
DDR2 DIMM_A1 (64bit, 240-pin module) DDR2 DIMM_B1 (64bit, 240-pin module)
SATA1
SATA2
SATA3
SATA4
SATA5
SATA6
AUDIO
LAN1_USB12
USB34
PWR_FAN CHA_FAN
PANEL LPT COM1
DVI_VG
A
1 2 2 3
Normal
(Default)
Clear RTC
CLRTC
2 1 2 3
+5V
(Default)
+5VSB
USBPW7-12
2
1 2
3
+5V +5VSB
(Default)
USBPW1-6
PIN 1
* Requires an ATX power supply
PLED SPEAKER
PLED
+
PLED
-
+5V Groun
d
Groun
d
Speake
r
IDE_LED
+
IDE_LED-
PWR
Groun
d
Rese
t
Groun
d
PANEL
+IDE_LED PWRSW RESET
2
1 2
3
+5V
(Default)
+5VSB
KBPWR
