1. Формат материнской платы
2. Установка процессора
Для установки процессора:
1.
Найдите на материнской плате сокет для процессора.
2. Поднимите рычажок фиксации процессора так, чтобы угол составил не менее 90°.
3. Расположите процессор над сокетом так, чтобы золотой треугольник процессора
совпал с углом сокета, обозначенным маленьким треугольником.
4. Аккуратно вставьте процессор в гнездо так, чтобы он принял нужное положение.
5. Затем опустите рычажок фиксации процессора, чтобы зафиксировать процессор.
Рычажок должен защелкнуться за боковой выступ. Это значит, что процессор
зафиксирован.
Существует только одно правильное положение процессора при установке. Не
применяйте излишнюю силу при установке процессора в разъем, чтобы не погнуть
контакты и не повредить процессор!

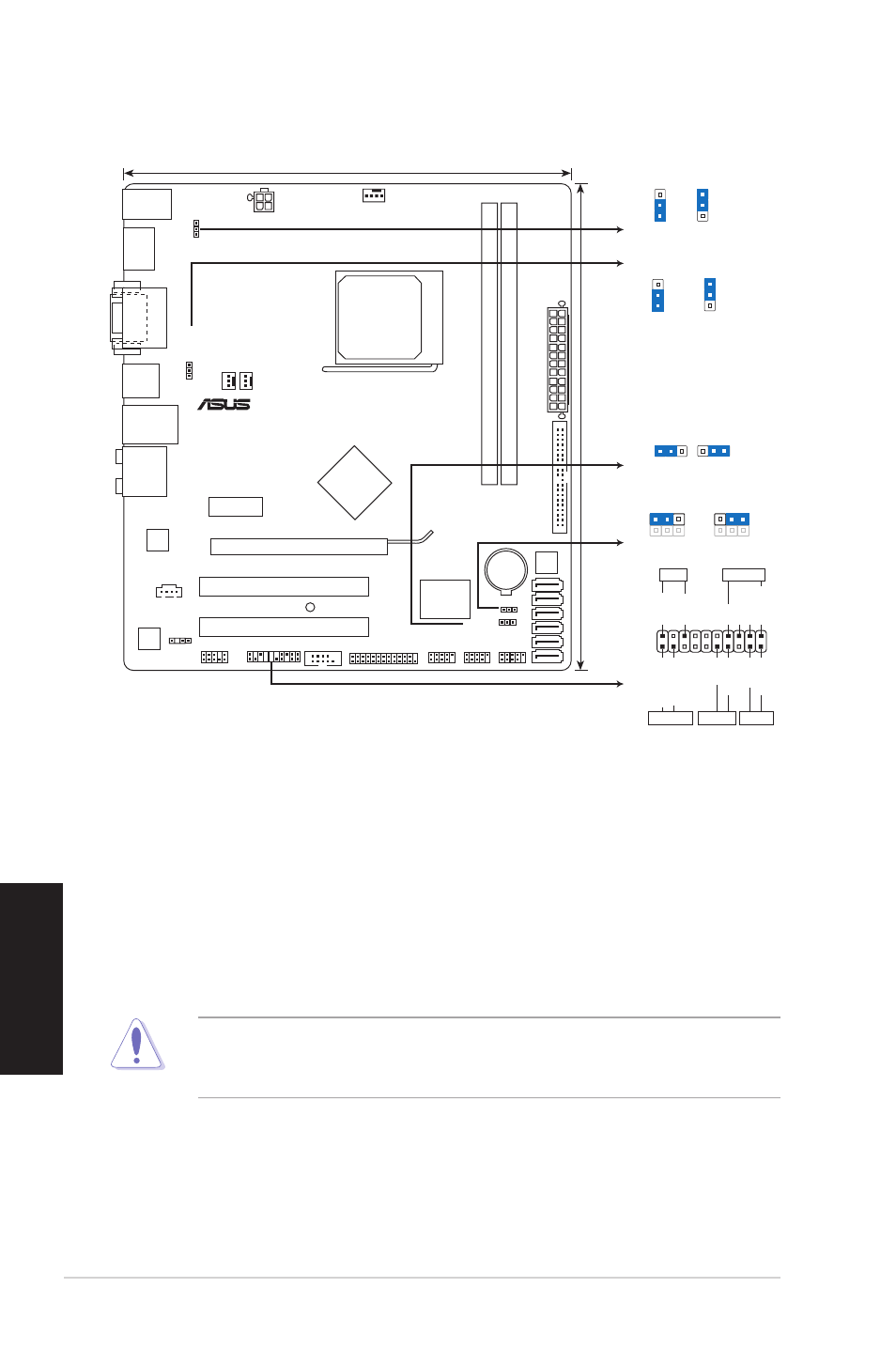

M4N78-VM
