2� ASUS M4N78-VM
Magyar

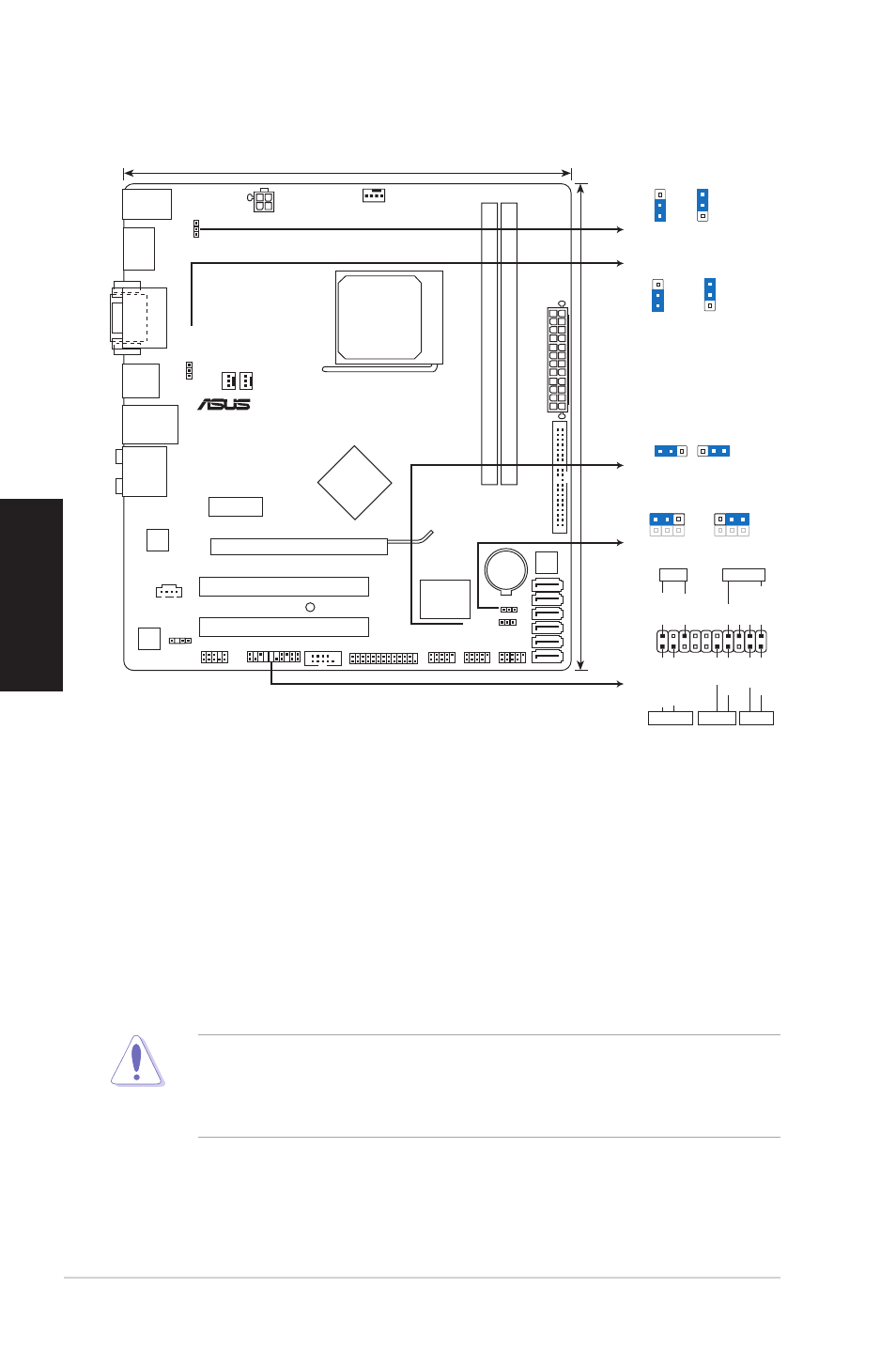

1. Az alaplap felépítése
2. A CPU beszerelése
A központi feldolgozó egység telepítéséhez:
1. Keresse meg a processzor al�zatát az alaplapon.
2. Legalább 90°-os szögben hajtsa fel a foglalat rögzítőkarját.
3. Helyezze a CP�-t a foglalatra úgy, hogy az CP�-n lévő aranyszínű
háromszög egybeessen a foglalat kis háromszöggel �elölt sarkával.
4. Óvatosan enged�e a processzort a foglalatba.
5. Ha a CP� benne van a foglalatban, hajtsa le a rögzítőkart, és húzza be a
foglalat oldalán lévő tartófül alá.
A CPU csak egyféleképpen illik a foglalatba; a helyes irányban könnyedén
belecsúszik abba. NE ERŐLTESSE a processzort rossz irányban a foglalatba,
mert a processzor alján lévő tűk elgörbülhetnek és a CP� működésképtelenné
válhat!
M4N78-VM
PCIEX16
PCIEX1_1
PCI1
PCI2
PRI_IDE
USB78 USB910 USB1112
AAFP
SPDIF_OUT
CD
ATX12V
EATXPW
R
CPU_FAN
Lithium Cell
CMOS Power
Super
I/O
ALC
887
RTL
8211CL
KB_USB56
SPDIFO_
HDMI
8Mb
BIOS
SB_PWR
CLRTC
USBPW7-12
USBPW1-6
KBPWR
22.4cm(8.8in)
24.4cm(9.6in)
NVIDIA ®
GeForce 8200
SOCKET AM2
+
DDR2 DIMM_A1 (64bit, 240-pin module) DDR2 DIMM_B1 (64bit, 240-pin module)
SATA1
SATA2
SATA3
SATA4
SATA5
SATA6
AUDIO
LAN1_USB12
USB34
PWR_FAN CHA_FAN
PANEL LPT COM1
DVI_VG
A
1 2 2 3
Normal
(Default)
Clear RTC
CLRTC
2 1 2 3
+5V
(Default)
+5VSB
USBPW7-12
2
1 2
3
+5V +5VSB
(Default)
USBPW1-6
PIN 1
* Requires an ATX power supply
PLED SPEAKER
PLED
+
PLED
-
+5V Groun
d
Groun
d
Speake
r
IDE_LED
+
IDE_LED-
PWR
Groun
d
Rese
t
Groun
d
PANEL
+IDE_LED PWRSW RESET
2
1 2
3
+5V
(Default)
+5VSB
KBPWR
