5 ASUS M4N78-VM
Deutsch

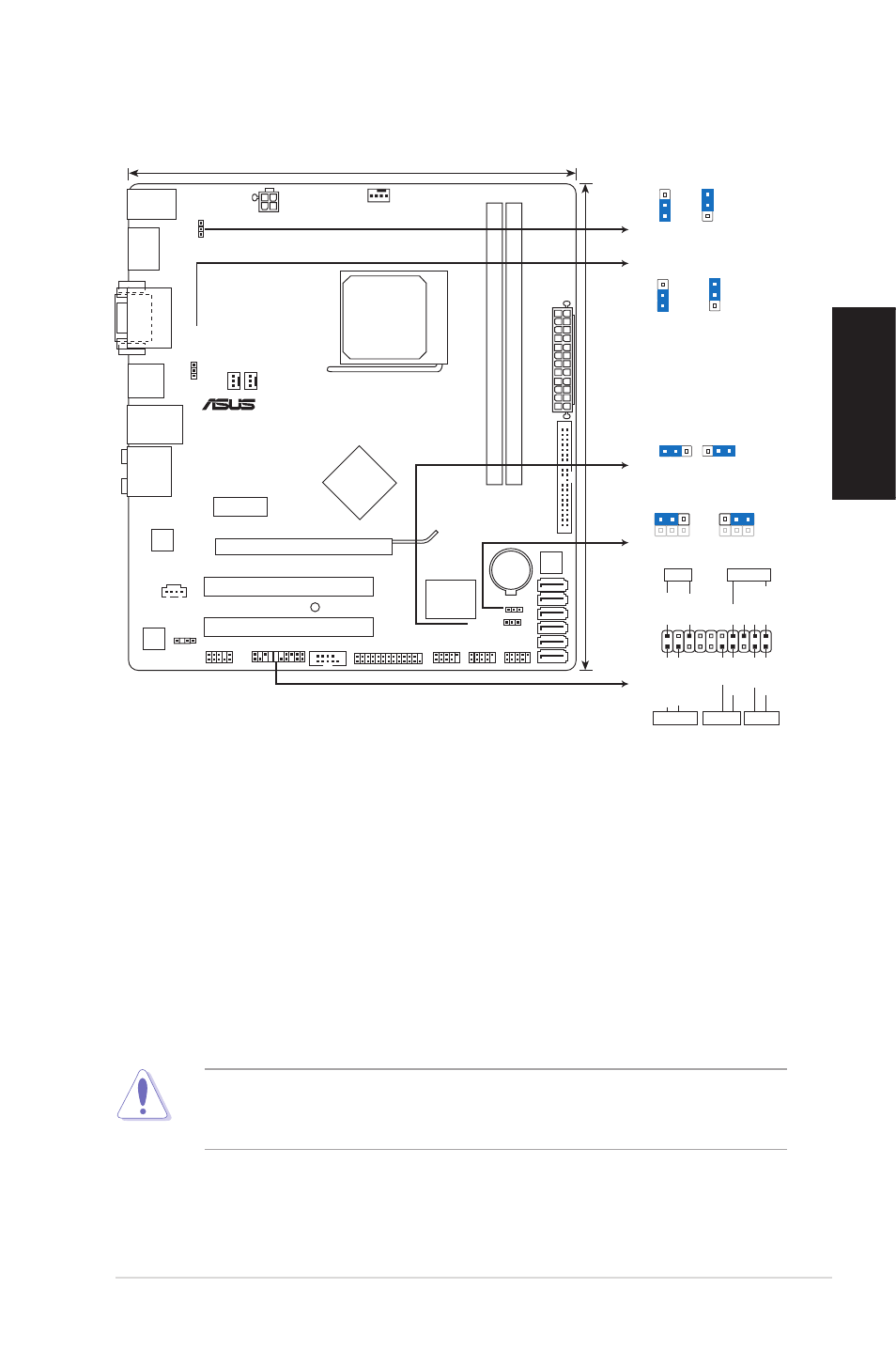

1. Motherboard-Layout
2. Installieren der CPU
So installieren Sie den Prozessor:
1. Suchen Sie auf dem Motherboard den Prozessorsockel.
2. Heben Sie den Sockelhebel bis zu einem �inkel von 90 Grad hoch.
3. Positionieren Sie die CPU oberhalb des Sockels, so dass die CPU-Ecke mit
dem goldenen Dreieck auf der Sockelecke mit dem kleinen Dreieck liegt.
4. Setzen Sie die CPU vorsichtig in den Sockel ein. Achten Sie auf den
korrekten Sitz.
5. Sobald die CPU richtig sitzt, drücken Sie den Sockelhebel nach unten, um
die CP� zu arretieren. Sie hören einen Klickton, �enn der Hebel einrastet.
Die CPU passt nur in einer Richtung in den Sockel. Stecken Sie die CPU nicht
ge�altsam hinein, um verbogene Kontaktstifte und Schäden an der CP� zu
vermeiden!
M4N78-VM
PCIEX16
PCIEX1_1
PCI1
PCI2
PRI_IDE
USB78 USB910 USB1112
AAFP
SPDIF_OUT
CD
ATX12V
EATXPW
R
CPU_FAN
Lithium Cell
CMOS Power
Super
I/O
ALC
887
RTL
8211CL
KB_USB56
SPDIFO_
HDMI
8Mb
BIOS
SB_PWR
CLRTC
USBPW7-12
USBPW1-6
KBPWR
22.4cm(8.8in)
24.4cm(9.6in)
NVIDIA ®
GeForce 8200
SOCKET AM2
+
DDR2 DIMM_A1 (64bit, 240-pin module) DDR2 DIMM_B1 (64bit, 240-pin module)
SATA1
SATA2
SATA3
SATA4
SATA5
SATA6
AUDIO
LAN1_USB12
USB34
PWR_FAN CHA_FAN
PANEL LPT COM1
DVI_VG
A
1 2 2 3
Normal
(Default)
Clear RTC
CLRTC
2 1 2 3
+5V
(Default)
+5VSB
USBPW7-12
2
1 2
3
+5V +5VSB
(Default)
USBPW1-6
PIN 1
* Requires an ATX power supply
PLED SPEAKER
PLED
+
PLED
-
+5V Groun
d
Groun
d
Speake
r
IDE_LED
+
IDE_LED-
PWR
Groun
d
Rese
t
Groun
d
PANEL
+IDE_LED PWRSW RESET
2
1 2
3
+5V
(Default)
+5VSB
KBPWR
