17 ASUS M4A77TD PRO
Português

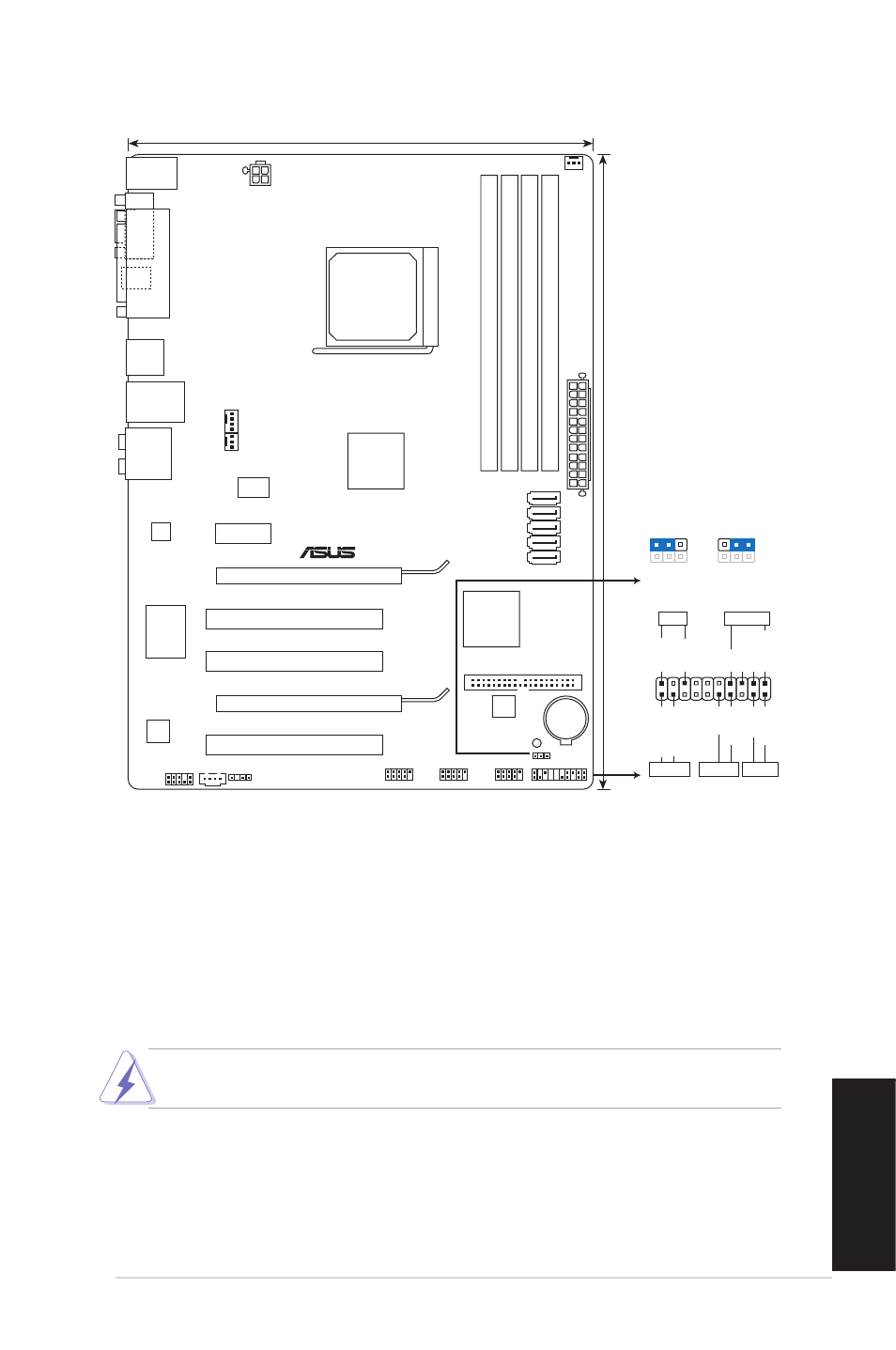

1. Disposição da placa-principal
. Instalação da CPU
Para instalar a CPU:
1. Localize o socket da CPU na placa principal.
2. Levante a alavanca do socket até atingir um ângulo de pelo menos 90º.
3. Posicione a CPU por cima do socket de forma a que o canto da CPU com o triângulo
dourado fique alinhado com o canto do socket contendo um pequeno triângulo.
4. Introduza cuidadosamente a CPU no suporte até esta encaixar no devido lugar.
5. Quando a CPU estiver no lugar, empurre a alavanca do socket para baixo para fixar a CPU.
A patilha lateral da alavanca emite um estalido para indicar que a CPU está devidamente
fixada.
A CPU apenas pode ser encaixada numa direcção. NÃO force a entrada da CPU no
socket para evitar dobrar os pinos e danificar a CPU!
M4A77TD PRO
PCIEX16_1
PCIEX16_2
PCIEX1_1
PCI2
PCI3
PCI1
USB910 USB78 USB1112
SPDIF_OUT
AAFP
CD
ATX12V
EATXPW
R
CPU_FAN
CHA_FAN
PWR_FAN
Lithium Cell
CMOS Power
Super
I/O
VIA
VT1708S
RTL
8112L
ICS
9LPRS485
KB_USB56
8Mb
BIOS
SB_PWR
PANEL
CLRTC
DDR3 DIMM_A1 (64bit, 240-pin module)
SOCKET AM3
DDR3 DIMM_B1 (64bit, 240-pin module) DDR3 DIMM_A2 (64bit, 240-pin module) DDR3 DIMM_B2 (64bit, 240-pin module)
SATA3
SATA5
SATA6
SATA2
SATA1
AUDIO
LPT
COM1
SPDIF_O
LAN1_USB12
ESATA_
USB34
30.5cm(12.0in)
PRI_IDE
AMD ®
SB710
AMD ®
770
22.4cm(8.8in)
1 2 2 3
Normal
(Default)
Clear RTC
CLRTC
PIN 1
* Requires an ATX power supply
PLED SPEAKER
PLED
+
PLED
-
+5V Groun
d
Groun
d
Speake
r
IDE_LED
+
IDE_LED
-
PWR
Groun
d
Rese
t
Groun
d
PANEL
IDE_LED PWRSW RESET
