9 ASUS M4A77TD PRO
Български

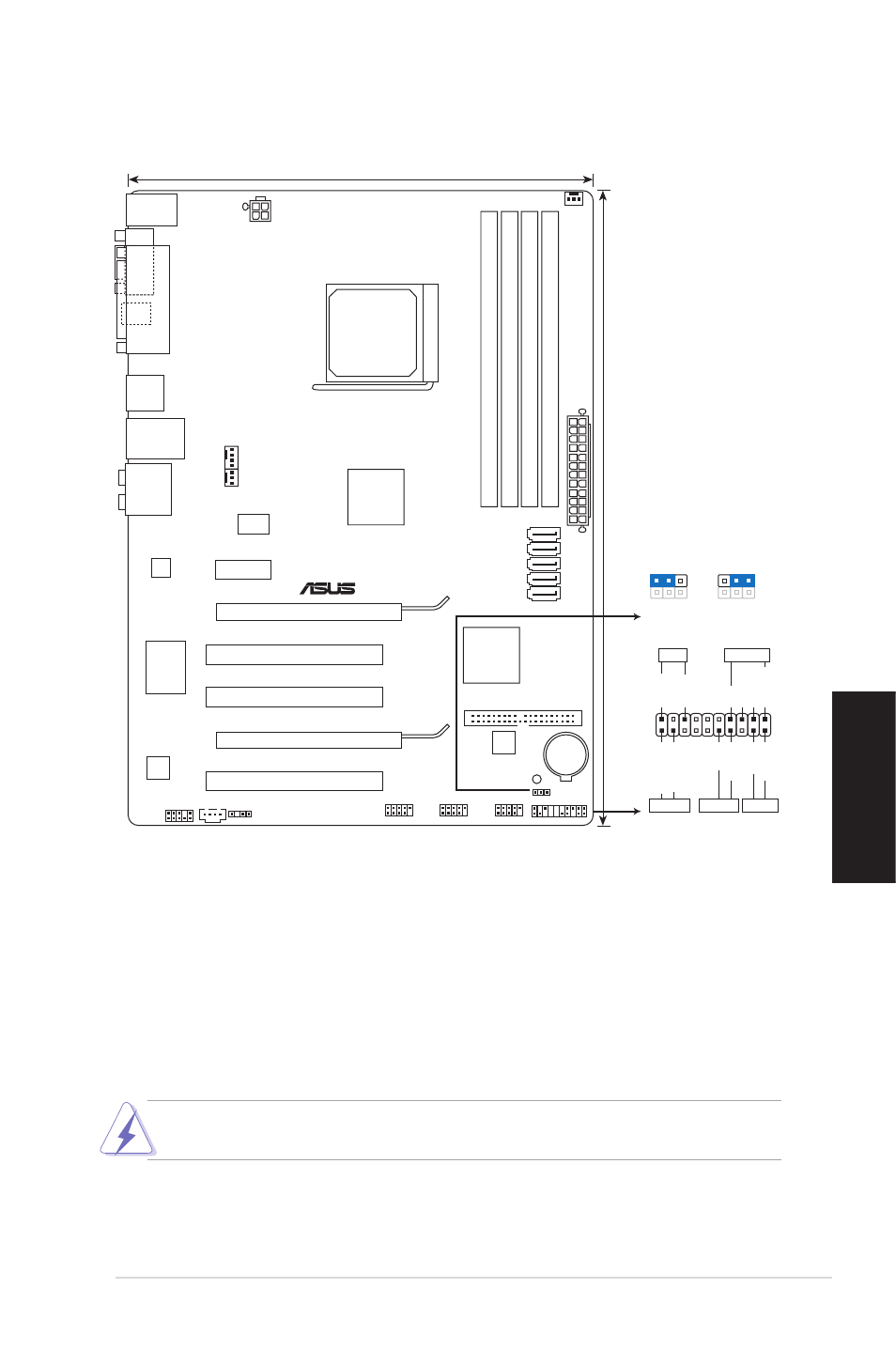

1. Разположение на елементите на
дънната платка
2. Инсталиране на процесора
Инсталиране на микропроцесор:
1. Намерете гнездото на микропроцесора върху дънната платка.
2. Повдигнете лостчето на сокета до 90°.
3. Поставете процесора над сокета така, че маркираният ъгъл на процесора да съвпадне с изпъкналостта
в основата на лоста на сокета.
4. Внимателно спуснете процесора в сокета, докато застане на място.
5. След като процесорът е поставен, спуснете надолу лостчето. Закачете лостчето на държача отстрани
на сокета.
Процесорът пасва на сокета само ако се постави в правилната посока. НЕ НАТИСКАЙТЕ процесора
в сокета, за да избегнете огъване на пиновете и повреда на продукта!
M4A77TD PRO
PCIEX16_1
PCIEX16_2
PCIEX1_1
PCI2
PCI3
PCI1
USB910 USB78 USB1112
SPDIF_OUT
AAFP
CD
ATX12V
EATXPW
R
CPU_FAN
CHA_FAN
PWR_FAN
Lithium Cell
CMOS Power
Super
I/O
VIA
VT1708S
RTL
8112L
ICS
9LPRS485
KB_USB56
8Mb
BIOS
SB_PWR
PANEL
CLRTC
DDR3 DIMM_A1 (64bit, 240-pin module)
SOCKET AM3
DDR3 DIMM_B1 (64bit, 240-pin module) DDR3 DIMM_A2 (64bit, 240-pin module) DDR3 DIMM_B2 (64bit, 240-pin module)
SATA3
SATA5
SATA6
SATA2
SATA1
AUDIO
LPT
COM1
SPDIF_O
LAN1_USB12
ESATA_
USB34
30.5cm(12.0in)
PRI_IDE
AMD ®
SB710
AMD ®
770
22.4cm(8.8in)
1 2 2 3
Normal
(Default)
Clear RTC
CLRTC
PIN 1
* Requires an ATX power supply
PLED SPEAKER
PLED
+
PLED
-
+5V Groun
d
Groun
d
Speake
r
IDE_LED
+
IDE_LED
-
PWR
Groun
d
Rese
t
Groun
d
PANEL
IDE_LED PWRSW RESET
