5 ASUS M4A77TD PRO
Deutsch

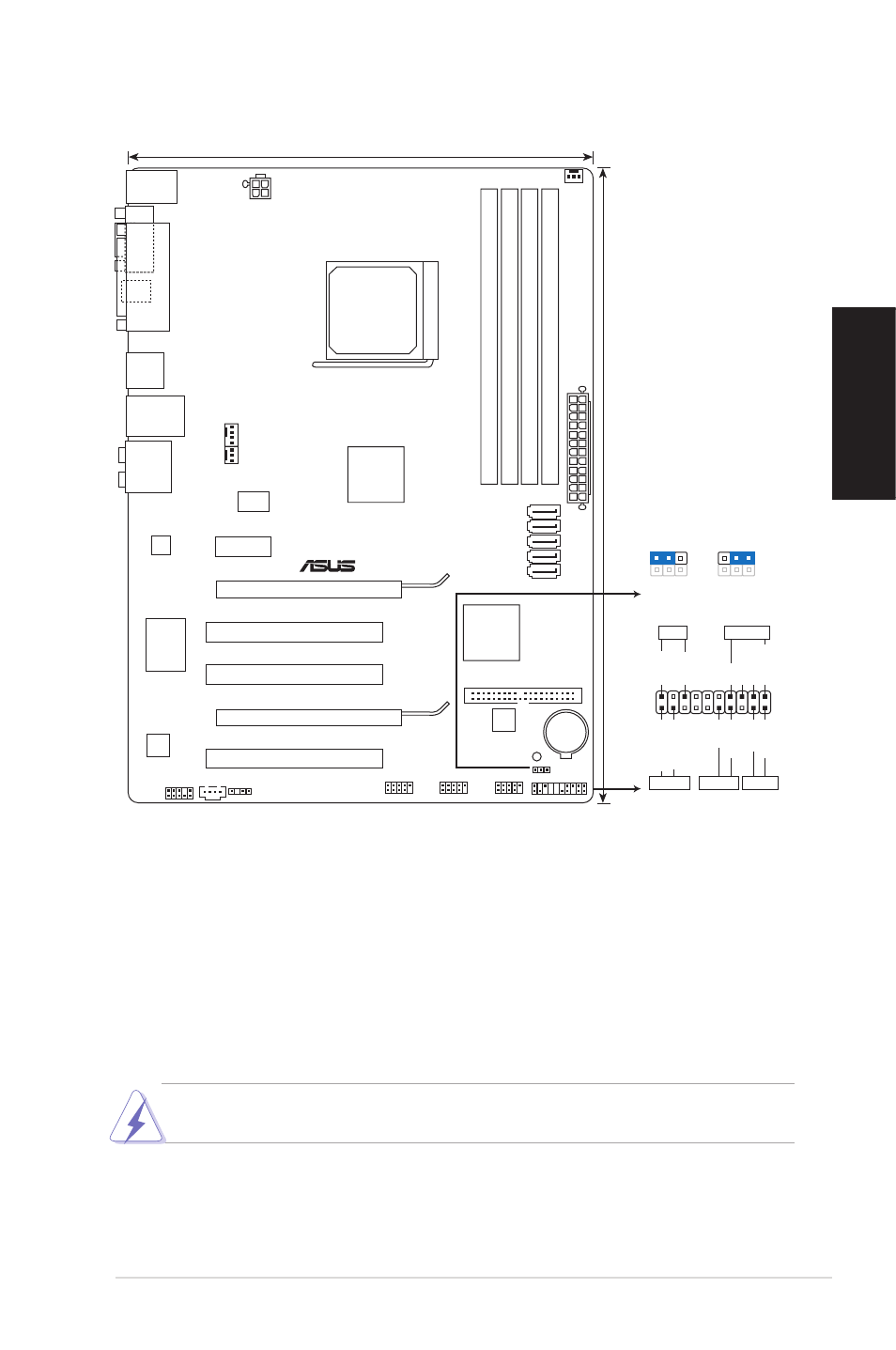

1. Motherboard-Layout
. Installieren der CPU
So installieren Sie den Prozessor:
1. Suchen Sie auf dem Motherboard den Prozessorsockel.
2. Heben Sie den Sockelhebel bis zu einem Winkel von 90 Grad hoch.
3. Positionieren Sie die CPU oberhalb des Sockels, so dass die CPU-Ecke mit dem goldenen
Dreieck auf der Sockelecke mit dem kleinen Dreieck liegt.
4. Setzen Sie die CPU vorsichtig in den Sockel ein. Achten Sie auf den korrekten Sitz.
5. Sobald die CPU richtig sitzt, drücken Sie den Sockelhebel nach unten, um die CPU zu
arretieren. Sie hören einen Klickton, wenn der Hebel einrastet.
Die CPU passt nur in einer Richtung in den Sockel. Stecken Sie die CPU nicht gewaltsam
hinein, um verbogene Kontaktstifte und Schäden an der CPU zu vermeiden!
M4A77TD PRO
PCIEX16_1
PCIEX16_2
PCIEX1_1
PCI2
PCI3
PCI1
USB910 USB78 USB1112
SPDIF_OUT
AAFP
CD
ATX12V
EATXPW
R
CPU_FAN
CHA_FAN
PWR_FAN
Lithium Cell
CMOS Power
Super
I/O
VIA
VT1708S
RTL
8112L
ICS
9LPRS485
KB_USB56
8Mb
BIOS
SB_PWR
PANEL
CLRTC
DDR3 DIMM_A1 (64bit, 240-pin module)
SOCKET AM3
DDR3 DIMM_B1 (64bit, 240-pin module) DDR3 DIMM_A2 (64bit, 240-pin module) DDR3 DIMM_B2 (64bit, 240-pin module)
SATA3
SATA5
SATA6
SATA2
SATA1
AUDIO
LPT
COM1
SPDIF_O
LAN1_USB12
ESATA_
USB34
30.5cm(12.0in)
PRI_IDE
AMD ®
SB710
AMD ®
770
22.4cm(8.8in)
1 2 2 3
Normal
(Default)
Clear RTC
CLRTC
PIN 1
* Requires an ATX power supply
PLED SPEAKER
PLED
+
PLED
-
+5V Groun
d
Groun
d
Speake
r
IDE_LED
+
IDE_LED
-
PWR
Groun
d
Rese
t
Groun
d
PANEL
IDE_LED PWRSW RESET
