11 ASUS M4A77TD PRO
Español
1. Disposición de la Placa Madre
. Instalación de la CPU
Para instalar la CPU:
1. Localice el conector de la CPU en la placa base.
2. Levante la palanca de la ranura hasta un ángulo de 90º.
3. Posicione la CPU sobre el zócalo de modo que la esquina de la CPU con el triángulo dorado
coincida con la esquina con el pequeño triángulo en el zócalo.
4. Inserte con cuidado la CPU en la ranura hasta que entre en su sitio.
5. Cuando la CPU se encuentre en su sitio, empuje la palanca de la ranura para fijar la CPU.
La palanca encajará en la ficha lateral para indicar que está cerrada.
La CPU encaja solamente en una dirección. NO la fuerce sobre la ranura para evitar
que los contactos se doblen y la CPU quede dañada!

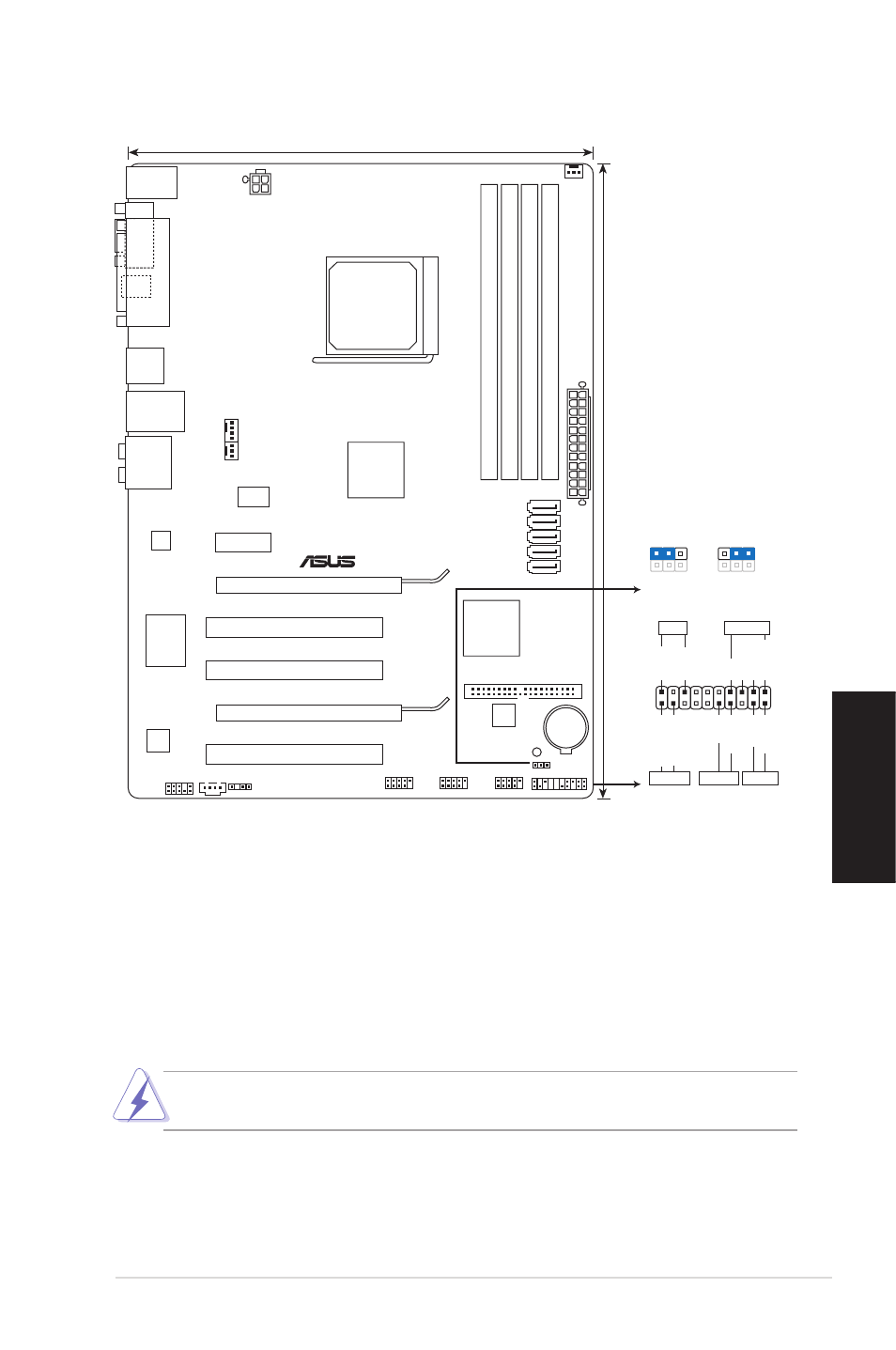

M4A77TD PRO
