ASUS M4A77TD PRO
Română

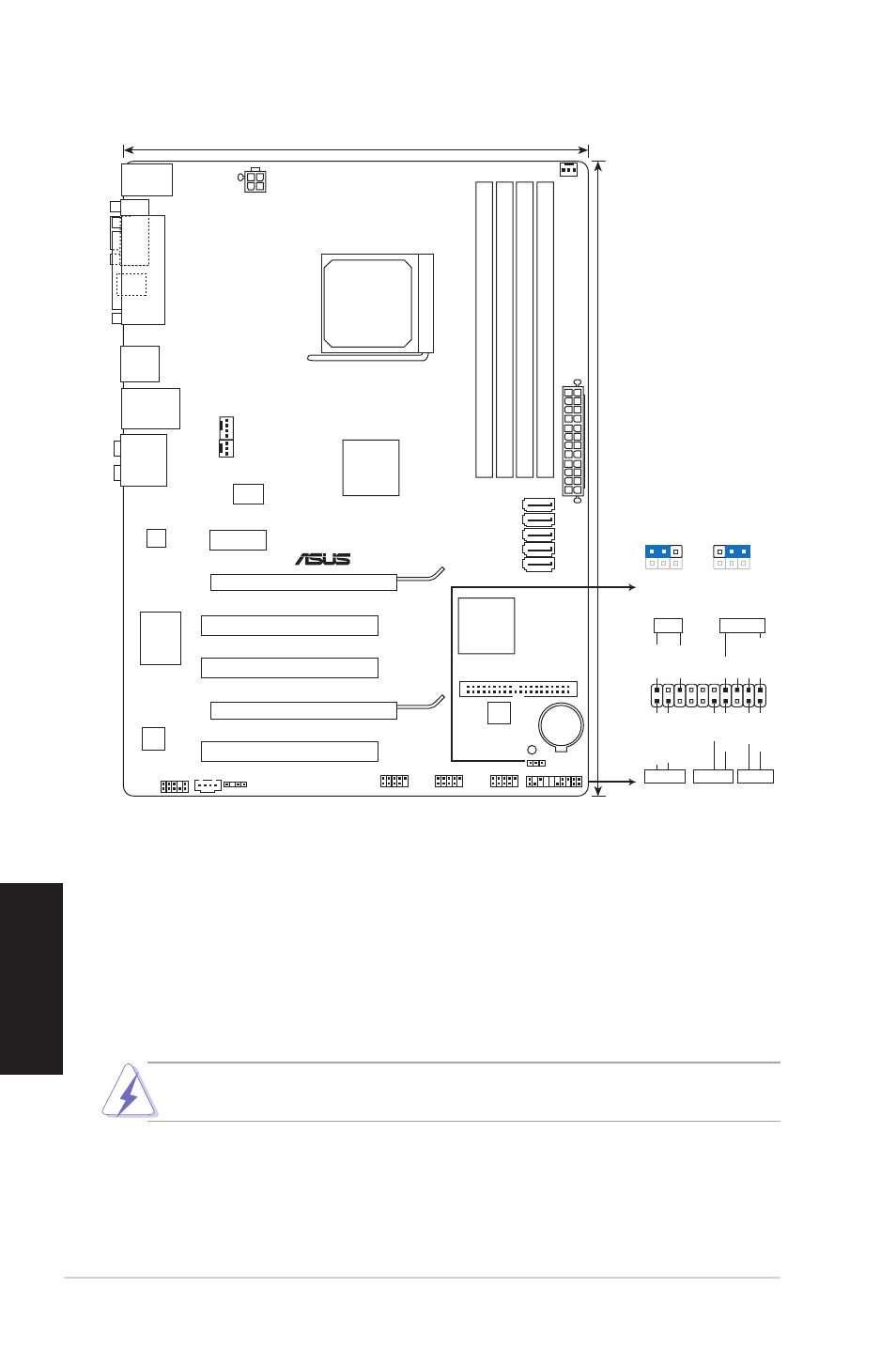

1. Dispunerea pe placa de bază
. Instalarea CPU
Pentru instalarea CPU:
1. Amplasaţi mufa CPU pe placa de bază.
2. Ridică pârghia socketului la cel puţin 90 de grade.
3. Poziţionaţi procesorul deasupra soclului, astfel încât colţul procesorului cu triunghiul aurit
să corespundă acelui colţ al soclului care are un triunghi mic.
4. Introduceţi cu atenţie procesorul în socket.
5. Când procesorul este bine introdus în socket, apăsaţi pe pârghia socket-ului pentru a fixa
procesorul. Pârghia va produce un scurt click pentru a indica că este în poziţia închis.
Procesorul poate fi montat doar într-o singură poziţie. Pentru a preveni îndoirea pinilor
sau deteriorarea, NU forţaţi introducerea procesorului în socket!
M4A77TD PRO
PCIEX16_1
PCIEX16_2
PCIEX1_1
PCI2
PCI3
PCI1
USB910 USB78 USB1112
SPDIF_OUT
AAFP
CD
ATX12V
EATXPW
R
CPU_FAN
CHA_FAN
PWR_FAN
Lithium Cell
CMOS Power
Super
I/O
VIA
VT1708S
RTL
8112L
ICS
9LPRS485
KB_USB56
8Mb
BIOS
SB_PWR
PANEL
CLRTC
DDR3 DIMM_A1 (64bit, 240-pin module)
SOCKET AM3
DDR3 DIMM_B1 (64bit, 240-pin module) DDR3 DIMM_A2 (64bit, 240-pin module) DDR3 DIMM_B2 (64bit, 240-pin module)
SATA3
SATA5
SATA6
SATA2
SATA1
AUDIO
LPT
COM1
SPDIF_O
LAN1_USB12
ESATA_
USB34
30.5cm(12.0in)
PRI_IDE
AMD ®
SB710
AMD ®
770
22.4cm(8.8in)
1 2 2 3
Normal
(Default)
Clear RTC
CLRTC
PIN 1
* Requires an ATX power supply
PLED SPEAKER
PLED
+
PLED
-
+5V Groun
d
Groun
d
Speake
r
IDE_LED
+
IDE_LED
-
PWR
Groun
d
Rese
t
Groun
d
PANEL
IDE_LED PWRSW RESET
