Q-Tech QTV722 Square Wave User Manual
Page 8

QTV721 and QTV722 Square-
Wave
REV.
Q-TECH Corporation
10150 W. Jefferson Blvd.
Culver City, CA 90232
SIZE
A
CAGE NO.
51774
Sheet 8 of 8
1.0
1
16
17
32
1.015 MAX.
30X .050 ± .005
NON-ACCUMULATIVE
32X .015 ± .003
2X .750
.325 ± .025
2 PLACES
32X .010 ± .002
.200 MAX.
32X .072 ± .007
ESD SYMBOL
FOR PIN NO. 1
D/C S/N
Q-TECH USA
PART NUMBER
FREQUENCY
1.015 MAX.
TYP. REF.
4X R. 025 MAX.
2X .125 REF.

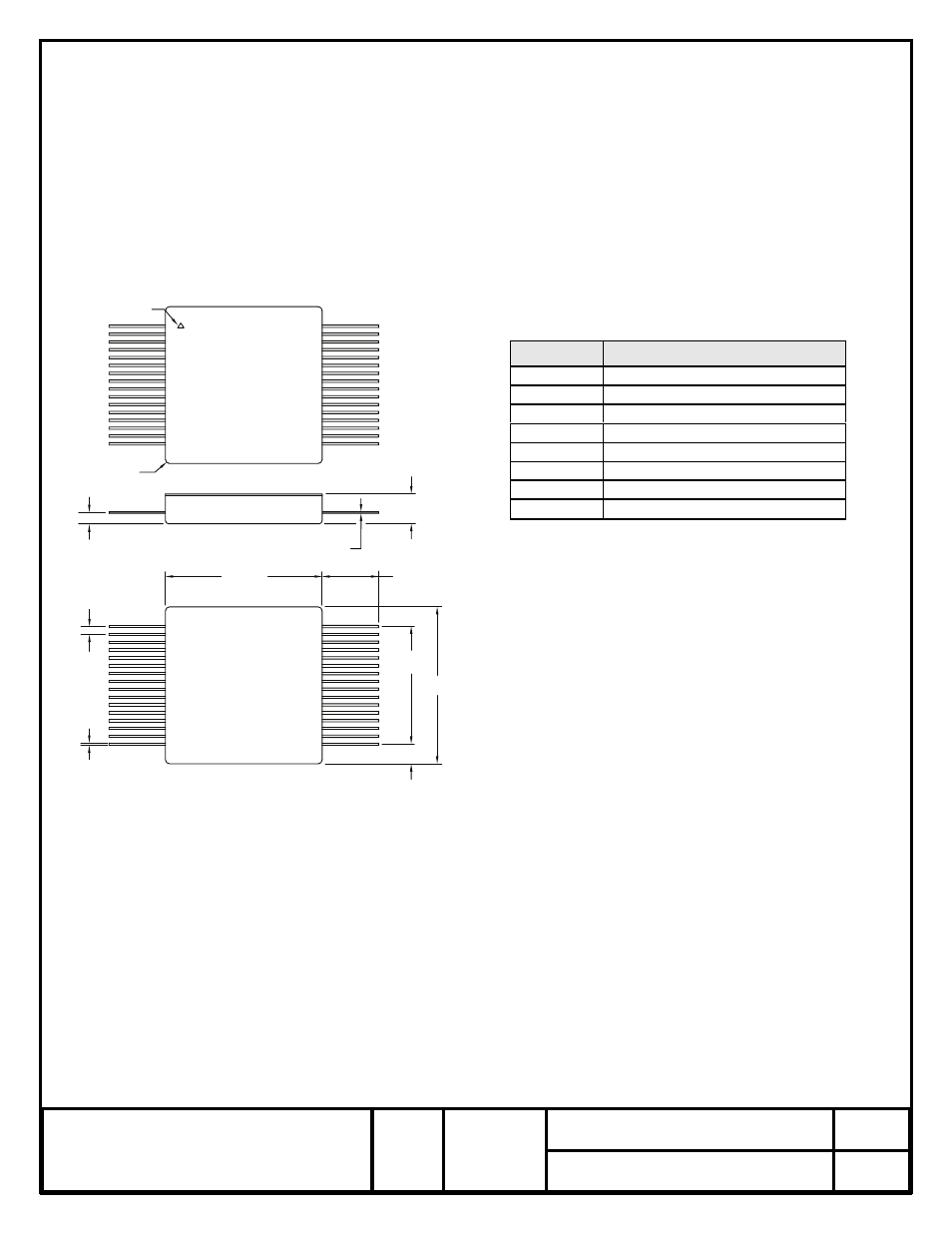

FIGURE 1 INTERFACE CONTROL DRAWING
32 Pin Flat Pak
PIN NO.
DESIGNATION
1 - 3
NC
4
Voltage Control
5
Ground/Case
6 - 10
NC
11
Supply Voltage
12
RF Output
13
Supply Voltage
14 - 32
NC
NOTES:
•
Dimensions are in inches.
•
Lead numbers are for reference only and
are not marked on the unit.
•
A triangle symbol is marked on the corner
of the package to indicate Pin 1
•
All pins with NC function may not be
connected as external tie or connections
(Pins may be connected internally).
