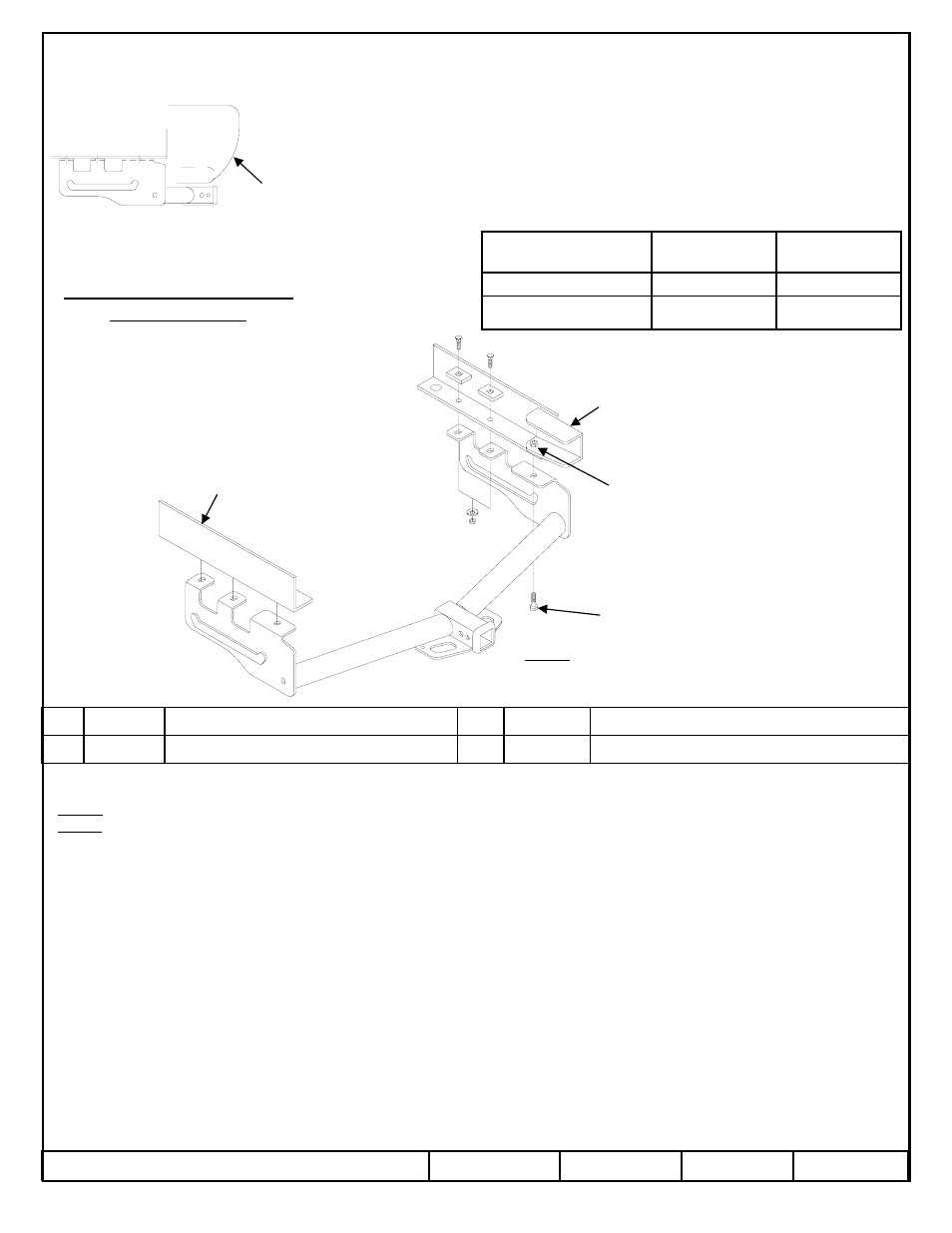

Instrucciones de instalación

CHEVROLET SILVERADO TIPO PICKUP

GMC SIERRA TIPO PICKUP

(REQUIERE PARACHOQUES OEM)

Números de partes:

51072

El enganche se muestra en la

posición correcta

Equipo necesario :

Llaves : 3/4”, 7/8”, 21mm

Brocas de taladro : Ninguna

Bastidor

1

NOTA: TODOS LOS TORNILLOS SUJETADORES SON IGUALES EN AMBOS LADOS DEL VEHÍCULO
NOTA: EL PARACHOQUES CON ESCALÓN EN ACERO Y LOS SOPORTES INSTALADOS EN FÁBRICA SE DEBEN USAR EN

COMBINACIÓN CON EL ENGANCHE.

1. Retire los pernos M14 existentes del extremo de cada larguero del bastidor.
2. Levante el receptor a su posición, localizando las ranuras más posteriores en el receptor debajo de las tuercas de soldar existentes

en el bastidor del vehículo.

3. Vuelva a instalar los pernos M14 existentes a través del receptor y el bastidor en las tuercas de soldar existentes.
4. Instale los tornillos sujetadores restantes como se muestra.

Rev. A

11-15-06

51072N

Hoja 3 de 3

z

2006 Cequent Towing Products

Tuerca hexagonal 1/2-13

Cant. (4)

4

Espaciador

Cant. (4)

2

Arandela cónica 1/2

Cant. (4)

3

Perno de carruaje 1/2-13 X 1-3/4

Cant. (4)

1

Nota: Revise el enganche con frecuencia, verificando que todos los tornillos sujetadores y la bola estén correctamente apretados. Si se quita el
enganche, tape todos los orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape.
Se debe retirar y reemplazar un enganche o bola que se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo
y use protección visual. No corte el acceso o los orificios del accesorio con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva
York. V.E.S.C. Regulación V-5 y SAE J684.

Kit de tornillos: 51072F

No supere el valor inferior entre la calificación

del fabricante del vehículo del remolque o

500 (227 Kg)

5000 (2270 Kg)

Montaje de bola para carga

de peso

750 (341 Kg)

7500 (3405 Kg)

Distribuidor de peso

Peso máximo de la
horquilla (LB

Peso máximo bruto
del remolque (LB)

Tipo de enganche

Ubicación del acceso a los cables: PU3

2

3

4

Tuerca de soldar existente
Igual en ambos lados

Parachoques instalado en fábrica
Soporte – igual en ambos lados

NOTA: TODOS LOS TORNILLOS SUJETADORES SON
IGUALES EN AMBOS LADOS DEL VEHÍCULO

VEHÍCULOS CON DIRECCIONALES ÁMBAR Y PARACHOQUES
DE FÁBRICA

Perno existentes M14

Apriete todos los tornillos sujetadores M14 con una llave de torsión a 115 Lb-pies. (156 N*M)

Apriete todos los tornillos sujetadores 1/2” GR 5 con una llave de torsión a 75 Lb.-pies. (102 N*M)

SERIES 51®

Form: F205 Rev A 5-6-05
