Instructions d’installation
Numéros de pièces :
Attelage montré dans la position
appropriée
Équipement requis :
Clés : Clй 3/4 а fourche & 7/8”
Rev. B 1-21-09 51097N Feuille 2 de 3 z 2008, 2009 Cequent Towing Products
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation.
Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes
d’attelage.
Visserie : 51097F
Ne pas excéder les spécifications du fabricant de véhicules de
remorquage, ou
Point d’accès au câblage:
Form: F205 Rev A 5-6-05
500 (227 Kg) 5000 (2270 Kg)
Capacité de charge
Montage sur bille
1000 (454 Kg) 10,000 (4540Kg) Répartition de la charge
Poids max. au timon
(lb)
Poids brut max. de la
remorque (lb)
Type d’attelage
Serrer toute la visserie GR5 1/2 po au couple de 75 lb-pi (102 N-m).
Ford F-150
Remarque : Visserie similaire des
deux côtés
51097
6
5
3
4
21
Support du
pare-chocs
Support latéral
d’attelage.
Figure 2.
L'élément 6 doit être pris
en sandwich dans la fente
du support de pare-chocs
Figure 1.
Support du
pare-chocs
21
2
4
12
6
5
5
6
Support de pare-chocs en
une pièce. Illustré en coupe
pour plus de clarté
La rondelle (élément 6)
s'insère dans la fente du
support de pare-chocs
Montants
d’attelage
Rondelle plate 1/2” Qty. (2) 7 Rondelle frein Qty. (2) 3
Ecru hexagonal, 1/2-13 Qty. (4) 4
Entretoise ronde Qty. (2) 6 Rondelle conique Qty. (6) 2
Espaceur ¼” X 2.50 X 1.75 Qty. (2) 5 Boulon hexagonal, 1/2-13 X 2.0 Gr5 Qty. (4) 1
L’enlèvement du pneu de secours peut faciliter l’installation, bien qu’il ne soit pas indispensable.

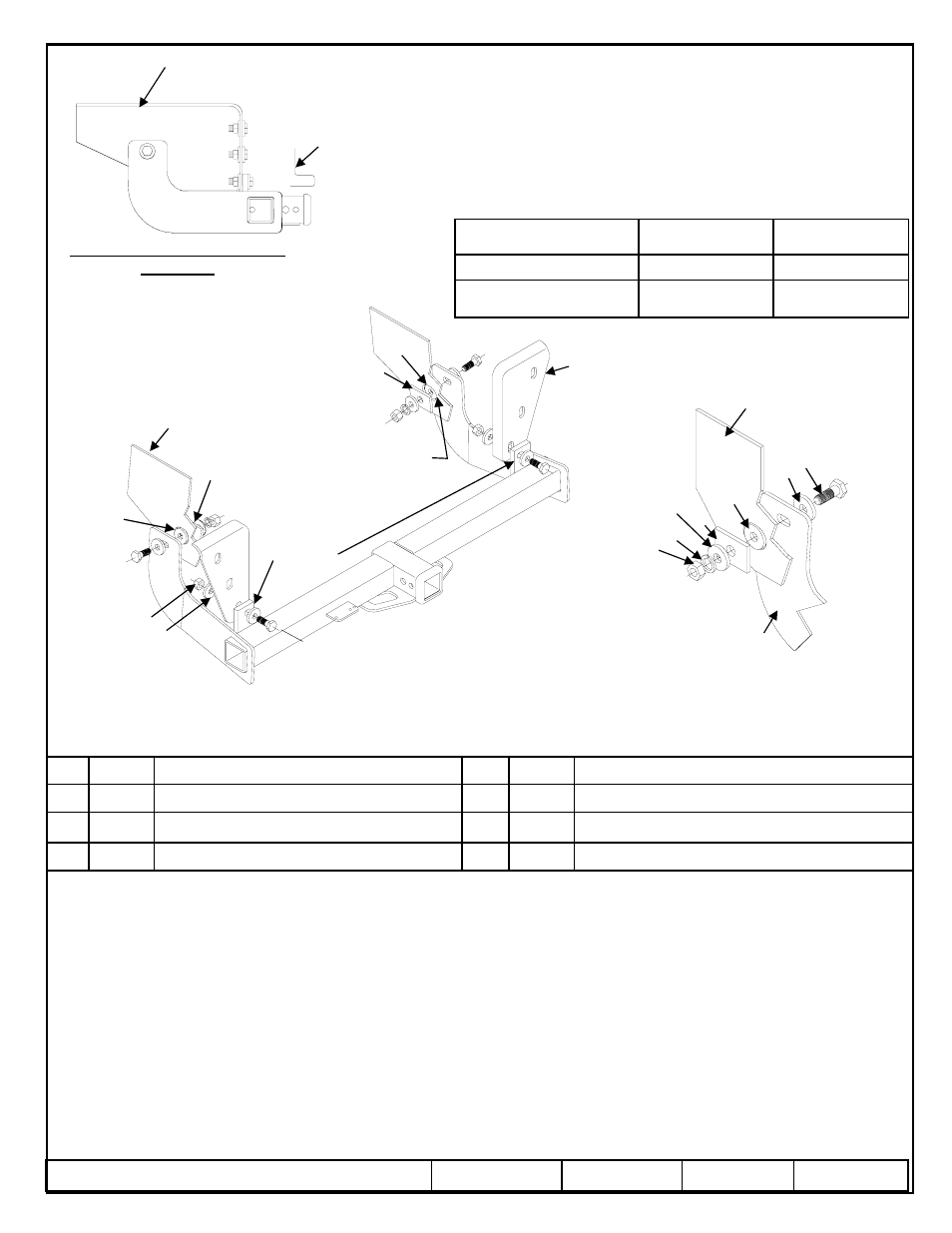

1. Soulever l’attelage en position comme illustré à la figure 1. Utilisez les attaches pour attacher les montants d'accroc à la
parenthèse de butoir.
2. Installer la visserie restante comme illustré. L'élément 6 doit être pris en sandwich dans la fente du support de pare-chocs. Les
supports d'attelage et le support du véhicule seront dessinés ensemble.
3. Serrer toute la visserie selon les spécifications indiquées ci-dessous.
4. Réinstaller le pneu de secours s’il a été enlevé pour faciliter l’installation. S'assurer que la roue de secours ne touche pas les
boulons.
Support du
pare-chocs
Pare-chocs
34
7
3
7
4
7
