Instructions d’installation

Numéros de pièces :

Attelage montré dans la position

appropriée

Équipement requis : Le tournevis principal de Phillip

Clés : 14mm, 17mm

Mèche : Aucune

Rev. A

8-17-09

51155N

Feuille 2 de 3

z

2009 Cequent Performance Products

Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation.
Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes
d’attelage.

Visserie : 51155F

Ne pas excéder les spécifications du fabricant de

véhicules de remorquage, ou

Point d’accès au câblage : SUV1, SUV2

Form: F205 Rev A 5-6-05

Rondelle conique 7/16”

Qté (6)

2

Boulon M10 X 1.25 X 40mm

Qté (6)

1

Serrer toute la visserie M10 CL8.8 au couple de serrage de 38 lb-pi. (52 N*M)

350 (159 kg)

3500 (1589 kg)

Capacité de charge
Montage sur boule

Ne pas utiliser avec des barres à ressort

Répartition de la charge

Poids max. au timon

(lb)

Poids brut max. de la

remorque (lb)

Type d’attelage

51155

Lexus RX330, Lexus RX400h,

Lexus RX 350,

Toyota Highlander & Highlander Hybrid

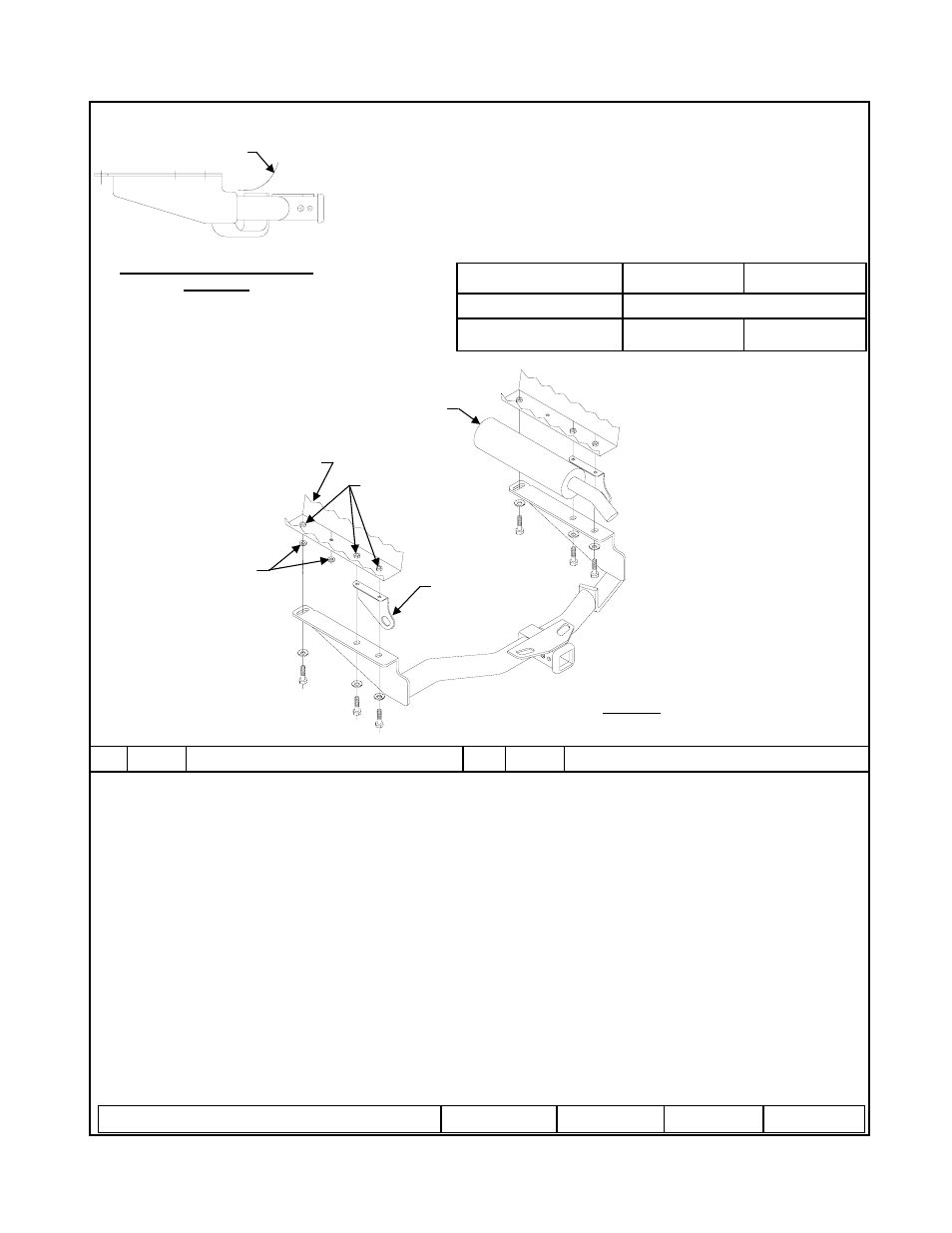

1. Sur la Lexus RX400h, Enlever les collecteurs d'air des deux côtés; quatre (4) vis a tete cruciforme et rivets en plastique du côtés

conductuer; deux (2) vis a tete cruciforme, un (1) rivet en plastique et boulon 10mm, Du côté passager.

2. Enlever les crochets d'attaches et la quincaillerie du chassis.
3. Enlever les deux bouchons de caoutchoux situe dans chacun des longerons.
4 Lever l'attelage en position et installez la quincaillerie comme indique ci-dessus.
5. Remettre les attaches d'arrimage, la visserie, les bouchons de caoutchouc et les collecteurs d'air au propriétaire du vehicule.

2

1

Bouchons de caoutchoux

doit etre enleve

(chaque cote)

Enlever les crochets

d'attaches chaque cote

Ecrous soudes

6 endroits

Silencieux

Longerons du chassis

Remarque : Visserie similaire des deux côtés.

Facade
