Instrucciones de instalación Números de partes:
51192
97192
El enganche se muestra en la
posición correcta
Equipo necesario:
Llaves: 13mm, 15mm, 18mm
Brocas de taladro: Ninguna
1. Baje el escape al retirar el perno que une el soporte del gancho más posterior al larguero del bastidor del lado del pasajero .
Retenga el perno para reinstalación.
2. Retire los pernos existentes de los largueros del bastidor como se muestra en la Figura 2, (2) en el costado del conductor, (2)
en el costado del pasajero y retenga para la instalación del enganche.

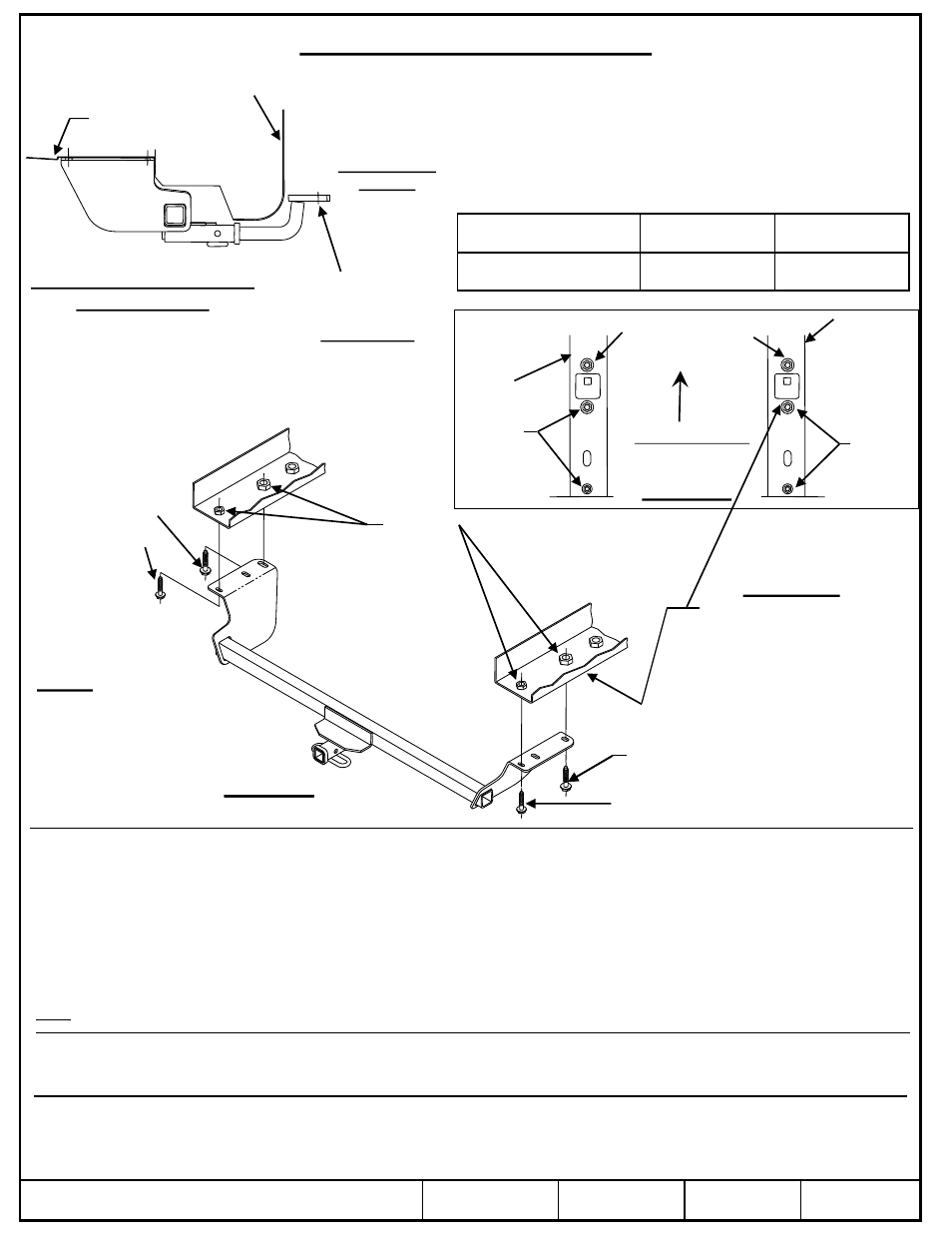

3. Levante el enganche a su posición como se muestra en la Figura 1 y una con los pernos existentes que se retiraron en el
paso 2. Apriete a mano.
4. Empuje el enganche hacia el costado del conductor, de manera que el soporte del costado del pasajero esté levantado
contra el recolector del baúl, y apriete los tornillos los tornillos a las siguientes especificaciones.
5. Levante el escape de nuevo a su posición y vuelva a instalar el perno que se quitó en el paso 1.
Nota: Rotar el soporte del gancho del escape antes de apretar agregará espacio entre el soporte lateral y el escape.
Apriete todos los tornillos M10 CL10.9 con una llave de torsión a 53 Lb.-pies (72 N*M)
Apriete todos los tornillos M12 CL10.9 con una llave de torsión a 92 Lb.-pies (125 N*M)
z 2009, 2012 Cequent Performance Products
Hoja 3 de 3 51192N 2-1-12 Rev. B
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en
el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya
dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.
Regulación V-5 y SAE J684.
Kit de tornillos: 51192F
No supere el valor inferior entre la calificación
del fabricante del vehículo del remolque o
Tipo de enganche
Peso máximo bruto
del remolque (LB)
Peso máximo de la
horquilla (LB)
Carga de peso
Montaje de bola
3500 (1589 Kg.) 300 (136 Kg.)
Ubicación del acceso al cableado: SUV1, SUV2
Form: F205 Rev A 5-6-05
Tuercas de
soldar
existente
Perno M10 existente
Perno M12 existente
Perno M10 existente
Perno M12 existente
Figura 1
Frente del vehículo
Costado del
conductor
Larguero del
bastidor Larguero
del
bastidor del
lado
del pasajero
Retire
los pernos
Retire
los pernos
Figura 2
Nota: Use todos
los pernos
existentes en el
vehículo
Bastidor del vehículo
Placa protectora
Figura 1
Deje estos pernos en
Kit de barra de
tracción:
36061
La barra de tracción
se debe usar en la
posición
LEVANTADA
únicamente.
Chrysler Town & Country
Dodge Grand Caravan
VW Routan
Atención:
En algunos vehículos
las líneas del aire
acondicionado están
muy cercanas a este
accesorio. Tenga
cuidado de no dañar
las líneas cuando
instala el enganche.
