Instrucciones de instalación
Toyota RAV4
Números de partes:

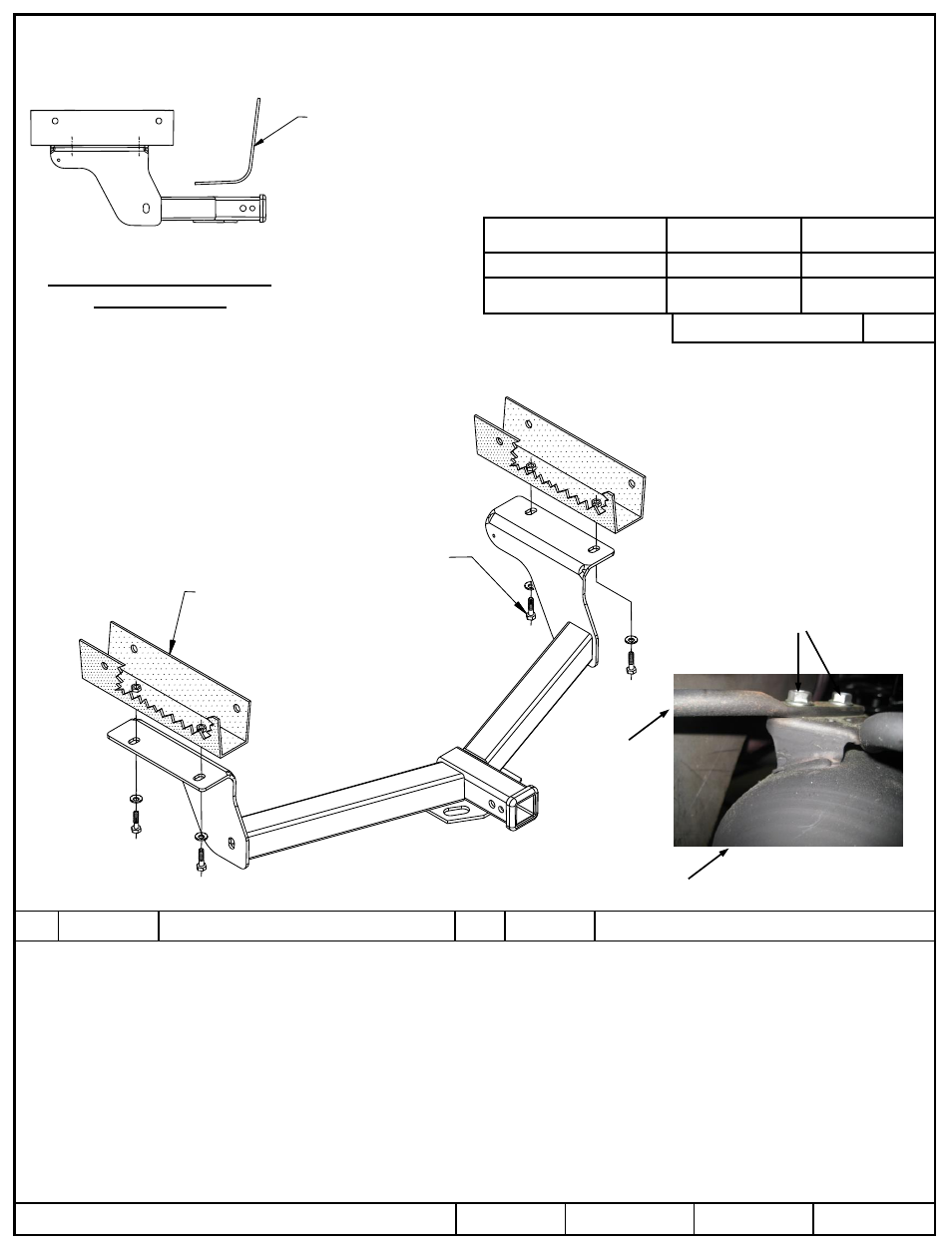

El enganche se muestra en la
posición correcta
Equipo necesario:
Llaves: 12mm, 17mm, 19mm
Brocas de taladro: Ninguna
Apriete todos los tornillos M12 con una llave de torsión hasta 65 Lb.-pies
z 2013 Cequent Performance Products, Inc. – Printed in Mexico Sheet 3 of 3 51234N 5-3-13 Rev. A
j
Cant. (4) M12 X 1.25 X 40mm CL10.9
k
Cant. (4) Arandela cónica dentada ½”
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos sujetadores y la bola estén correctamente apretados. Si se quita el
enganche, tape todos los orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape.
Se debe retirar y reemplazar un enganche o bola que se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo
y use protección visual. No corte el acceso o los orificios del accesorio con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva
York. V.E.S.C. Regulación V-5 y SAE J684
Kit de tornillos: 51234F
No supere el valor inferior entre la calificación
del fabricante del vehículo del remolque o
Tipo de enganche
Peso máximo bruto
del remolque (LB)
Peso máximo de la
horquilla (LB)
Distribuidor de peso 4000 (1814 Kg) 400 (181 Kg)
Montaje de bola para carga de
peso
3500 (1589 Kg) 350 (158 Kg)
Ubicación del acceso al cableado : SUV3, SUV4
Larguero del
bastidor
Placa
protectora
jk
51234
Accesorio Calificación C
Retire los dos pernos M8
La varilla de escape
Silenciador
1. Retire el soporte de amarre del costado del conductor del vehículo y devuelva al propietario del vehículo.
2. Baje el escape. Si se necesita espacio libre adicional, quitar o cambiar la posición de la varilla de escape. Si se ha retirado,
vuelva al cliente. Si cambian de posición, quitar los tornillos, gire la varilla para apuntar hacia adelante y vuelva a insta lar los
tornillos.
3. Levante el enganche a su posición encima de las tuercas de soldar existentes e instale los pernos M12 y las arandelas cónicas
dentadas como se muestra arriba
4. Levante y adjuntar escape.
