1. Enlever les supports d’arrimage du côté conducteur et les retourner au propriétaire du véhicule.
2. Abaisser l 'échappement. Si le dégagement supplémentaire est nécessaire, enlever ou repositionner tige de échappement. S'il
a été retiré, retournez à la clientèle. Si repositionné, retirer les boulons, faire pivoter la tige pour pointer vers l'avant et réinstaller
les boulons.
3. Soulever l’attelage en position au-dessus des écrous à souder existants et installer les boulons M12 et les rondelles coniques
comme illustré ci-dessus.
4. Soulever et attachez échappement.
Instructions d’installation
Toyota RAV4
Numéros de pièces :

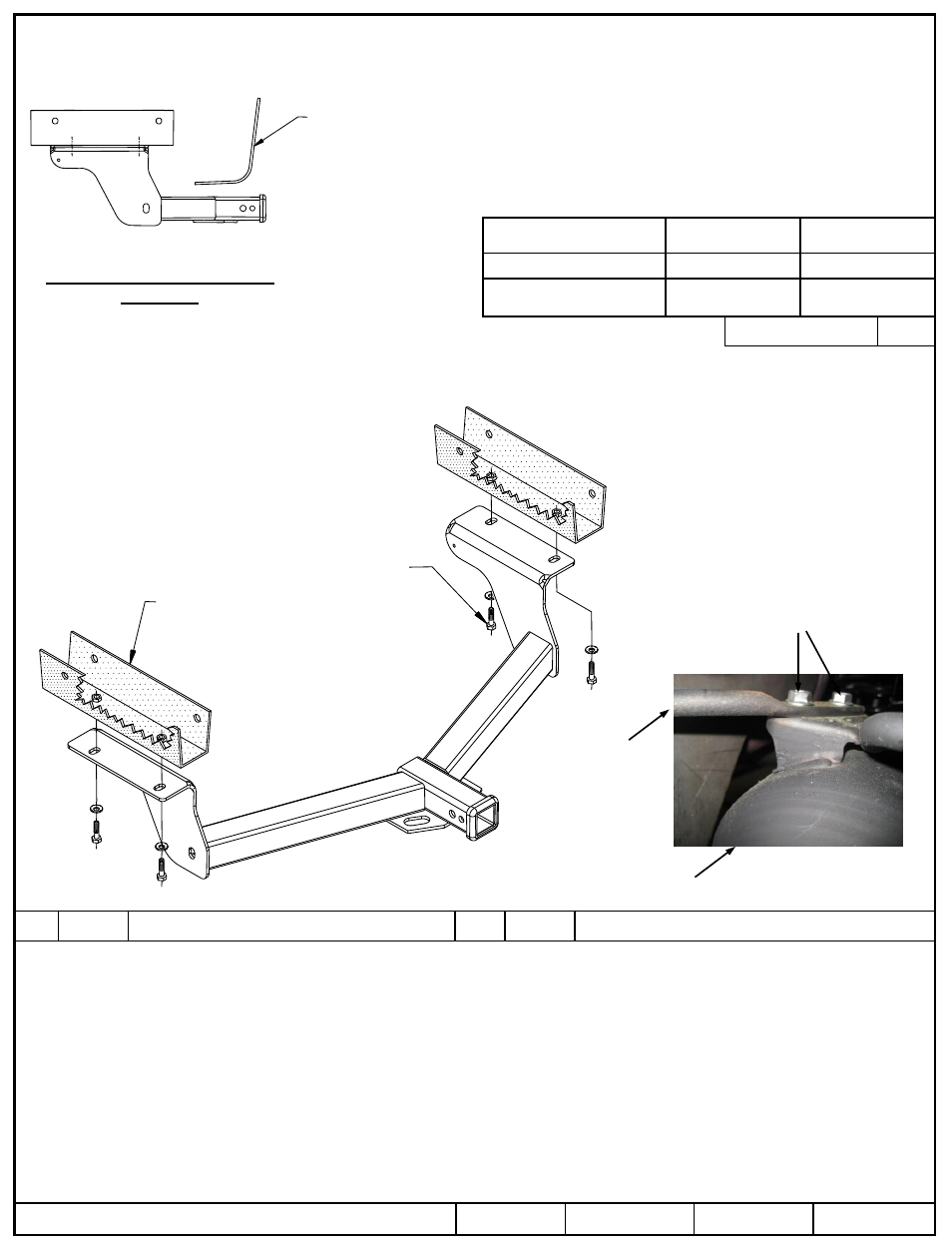

Attelage montré dans la position
appropriée
Équipement requis :
Clés : 12mm, 17 mm, 19 mm
Mèche : Aucune
Serrer toute la visserie M12 en appliquant un couple de serrage de 65 lb-pi.
z 2013 Cequent Performance Products, Inc. – Printed in Mexico Feuille 2 de 3 51234N 5-3-13 Rev. A
j
Qté (4) M12 X 1.25 X 40mm CL10.9
k
Qté (4) Rondelle conique dentée ½ po
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation.
Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes
d’attelage.
Visserie : 51234F
Ne pas excéder les spécifications du fabricant de
véhicules de remorquage, ou
Type d’attelage
Poids brut max. de
la remorque (lb)
Poids max. au timon
(lb)
Répartition de la charge 4000 (1814 Kg) 400 (181 Kg)
Capacité de charge
Montage à bille
3500 (1589 Kg) 350 (158 Kg)
Points d’accès au câblage : SUV3, SUV4
Longeron de
châssis
Carénagec
jk
51234
Note Accessoire C
Retirer les deux boulons M8
Tige de échappement
Silencieux
