CÓMO CARGAR LAS BICICLETAS EN EL CARGADOR:
NOTA: La posición de la bicicleta puede variar según el número de
bicicletas en la bandeja. Ver el diagrama 3 para las opciones de
montaje de bicicletas.
1. Primero, retire la placa superior al aflojar las dos perillas plásticas.
2. Cargue una bicicleta en la primera ranura en V (la más cercana al
vehículo) de manera que el tubo horizontal del asiento de la bicicleta
se apoye en la ranura en V forrada en hule. Ajuste la posición de la
bicicleta para encontrar el centro de gravedad.
3. Coloque la siguiente bicicleta en la ranura en V central de manera
que las barras del manubrio estén orientadas en la dirección opuesta.
63132N 1-27-06 Rev A
63132
CARGADOR DE BICICLETA DE 2 PUESTOS
MONTAJE DE BARRA DE TRACCIÓN
Diagrama 1
Diagrama 2

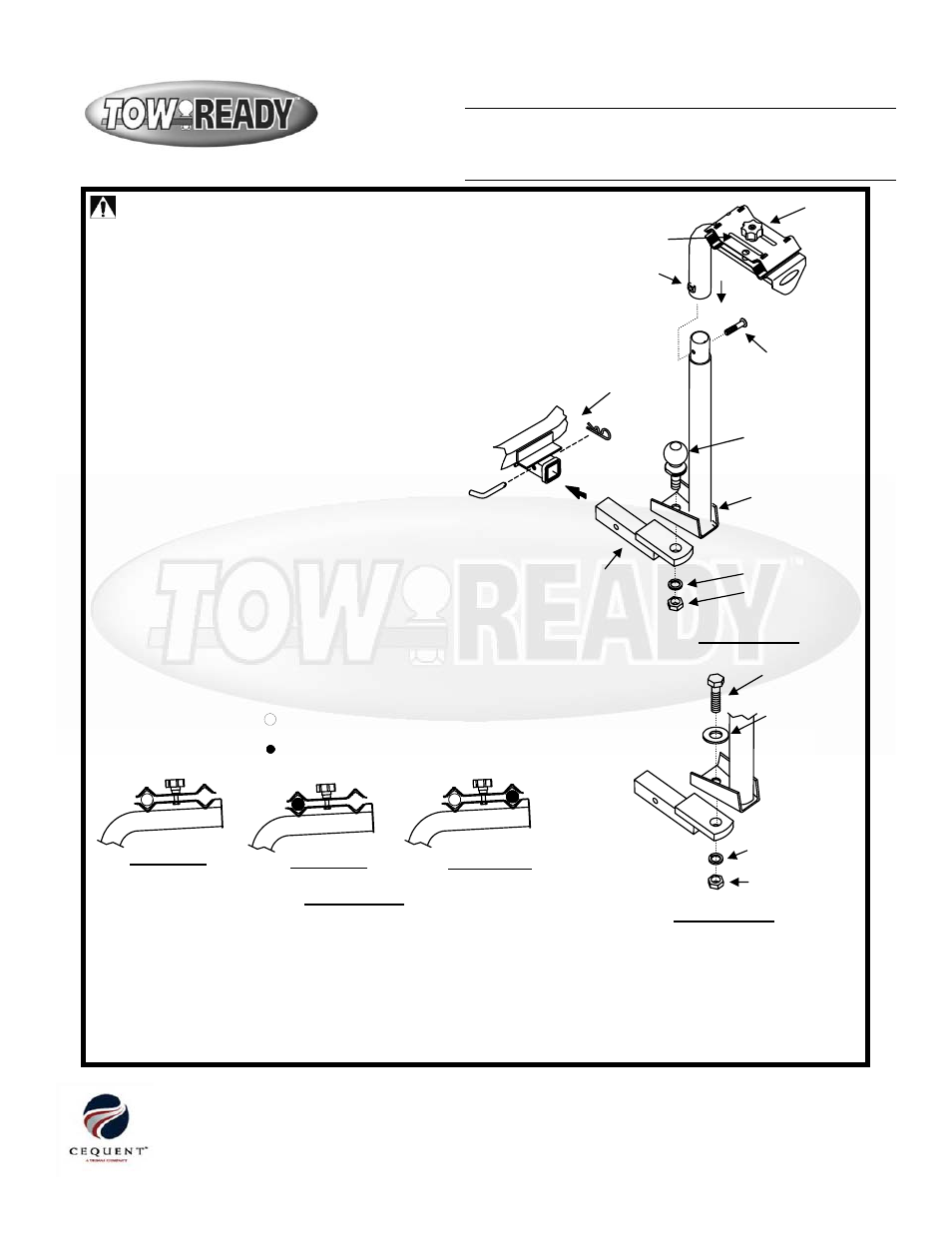

1. Arme ambas secciones tubulares juntas como se muestra en el Diagrama 1 y
sujételas con el perno de una vía que se incluye. Apriete el perno firmemente.
2. Para unir el cargador de bicicletas al montaje de bola del enganche, alinee el
orificio en el soporte de montaje del cargador de bicicletas con el orificio en el
montaje de bola.
3. Inserte la bola del enganche a través del cargador de bicicletas y el montaje de
bola e instale la arandela de bloqueo y la tuerca hexagonal en la bola del
enganche.
NOTA: La bola de enganche debe tener una rosca de ¾”. Si se usa un perno
hexagonal en vez de una bola de enganche, se DEBE usar un perno hexagonal
con rosca de ¾” , grado 5, una arandela plana de diámetro grande y una
arandela de bloqueo.
Montaje de bola
del enganche
ARTÍCULO :
DESCRIPCIÓN:
Cequent Towing Products - Plymouth, MI
Servicio Técnico: (888) 521-0510
Bola del enganche
Soporte de
montaje
Arandela de bloqueo
Tuerca hexagonal
Enganche
receptor
ADVERTENCIA: NO USE ESTE CARGADOR DE BICICLETAS EN UN REMOLQUE
O VEHÍCULO DE RECREACIÓN (R.V.) CON QUINTA RUEDA.
INSTRUCCIONES DE ENSAMBLE:
Perilla
plástica
Placa superior
Perno
hexagonal
Arandela
plana
Diagrama 3
Tubo de tamaño grande
Tubo estándar
Una bicicleta
Dos bicicletas
NOTAS IMPORTANTES:
Para evitar que las ruedas delanteras y los manubrios se muevan durante el transporte, recomendamos pasar una cuerda de naylon o
de resorte (bungee) a través de la rueda de la bicicleta y alrededor del marco de la bicicleta.
Para bloquear las bicicletas en el cargador, use un candado estándar a través de los orificios en las placas superiores. También
recomendamos pasar un cable de bloqueo desde el candado a través de las ruedas delanteras para asegurar la liberación
rápida de las ruedas al cargador de bicicletas.
La ensambladura de la bandeja de bicicletas también se puede asegurar al vehículo con un pasador de enganche de bloqueo, si se
desea.
Arandela de
bloqueo
Tuerca
hexagonal
Tuerca de
soldar
Perno de una vía
4. Apriete la bola del enganche o la tuerca hexagonal de grado
5 hasta 160 pies-libras
5. En enganches de estilo receptor, una la bandeja de bicicletas
al montaje de bola, luego inserte el montaje de bola en el
receptor y asegure con pasador y gancho.
Una bicicleta
