CHARGEMENT DES VÉLOS SUR LE PORTE-VÉLOS :
REMARQUE : La position d’un vélo sur le porte-vélos variera en fonction
du nombre. Les différentes positions sont indiquées au
diagramme 3.
1. Enlever d’abord la plaque supérieure en desserrant le bouton de
plastique.
2. Déposer un vélo dans le premier « sillon en V » (le plus près du
véhicule) de façon à ce que le tube horizontal repose sur la coussinet
caoutchouté du sillon. Positionner le vélo de façon à ce qu’il repose
sur son centre de gravité.
3. Installer le vélo suivant dans le deuxième sillon, guidon dans la
direction opposée du premier.
63132N 1-27-06 Rev A
63132
PORTE-VÉLOS 2 PLACES
MONTAGE SUR BARRE D’ATTELAGE

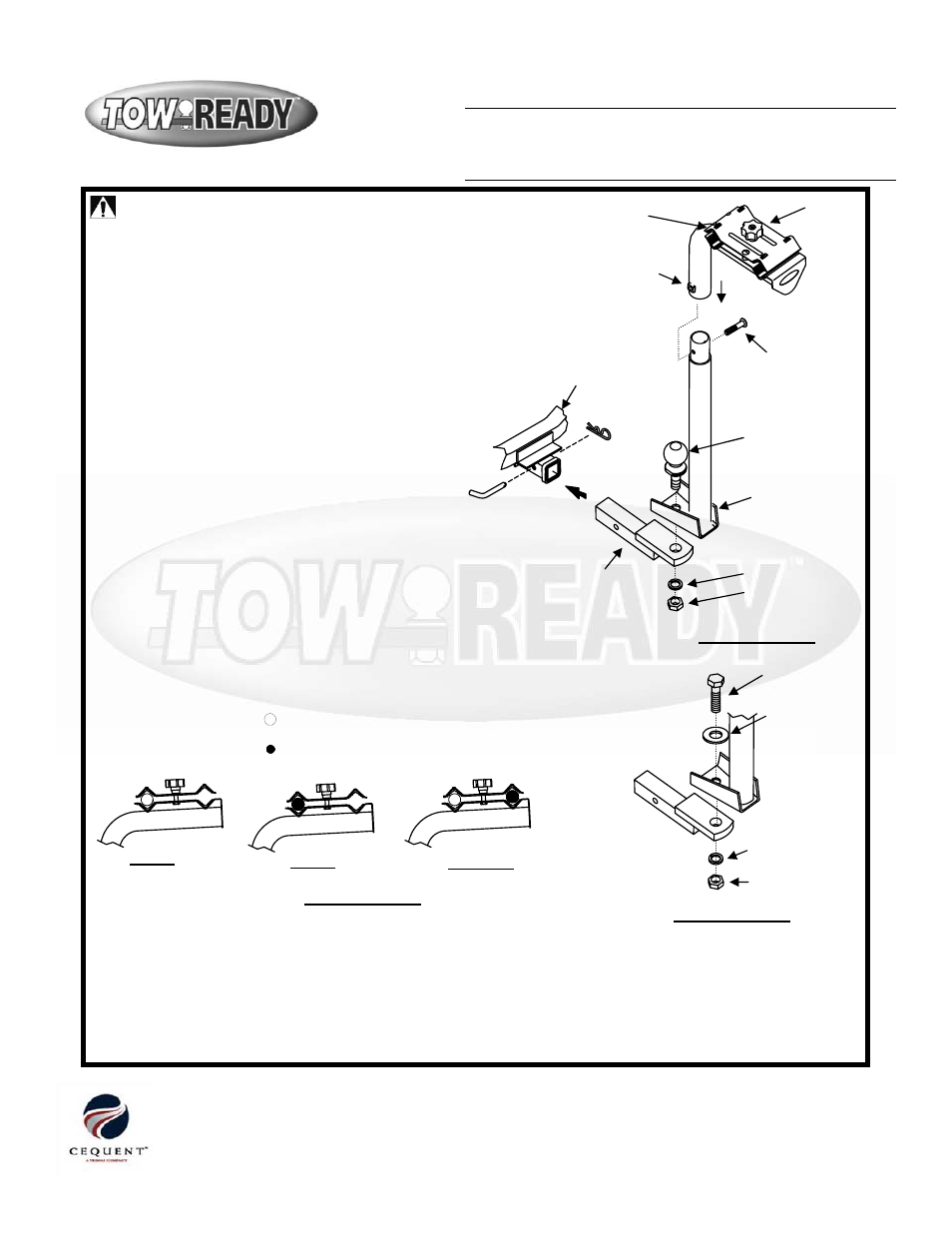

Diagramme 1
Diagramme 2
INSTRUCTIONS D’INSTALLATION :
1. Réunir les deux sections tubulaires comme illustré sur le diagramme 1 et les
fixer à l’aide du boulon à sens unique. Serrer le boulon fermement.
2. Pour fixer le porte-vélos sur le support de bille d’attelage, aligner le trou du
support de montage du porte-vélos sur le trou du support de bille.
3. Insérer la bille d’attelage à travers le porte-vélos et le support de bille, puis
installer une rondelle frein et un écrou hexagonal sur la bille.
REMARQUE : La bille doit avoir un filetage de 3/4 po. Si un boulon
hexagonal est utilisé à la place de la bille, il FAUT alors utiliser un boulon de
calibre 5 et de filetage 3/4 po, une rondelle plate de grand diamètre et une
rondelle frein.
Support de
bille d’attelage
ARTICLE :
DESCRIPTION:
Cequent Towing Products - Plymouth, MI
Assistance technique : (888) 521-0510
Bille d’attelage
Support de
montage
Rondelle frein
Écrou hexagonal
Récepteur
d’attelage
AVERTISSEMENT : NE JAMAIS UTILISER CE PORTE-VÉLOS
SUR UNE REMORQUE OU UN VÉHICULE RÉCRÉATIF À SELLETTE.
Bouton
de
plastique
Plaque supérieure
Boulon
hexagonal
Rondelle plate
Diagramme 3
Tube surdimensionné
Tube standard
Un vélo
Deux vélos
REMARQUES IMPORTANTES :
1. Pour empêcher le mouvement de la roue avant et du guidon durant le transport, il est recommandé de faire passer une courroie
de nylon ou un cordon extensible à travers la roue et autour du cadre du vélo.
2. Pour verrouiller les vélos sur le porte-vélos, insérer un cadenas standard dans les trous des plaques supérieures. Il est aussi
recommandé de faire passer un câble antivol à travers le cadenas et les roues avant à dégagement rapide pour relier celles-ci
au porte-vélos.
3. On peut aussi verrouiller le porte-vélos en le reliant au véhicule à l’aide d’une cheville de verrouillage pour attelage.
Rondelle frein
Écrou hexagonal
Écrou à souder
Boulon à
sens unique
4. Serrer la bille d’attelage ou le boulon hexagonal de calibre 5
au couple de serrage de 160 lb-pi.
5. Pour les attelages à récepteur, fixer le porte-vélos sur le
support de bille, puis insérer ce dernier dans le récepteur et
verrouiller à l’aide d’une cheville et d’une agrafe .
Un vélo
