Instrucciones de instalación
Toyota Tacoma
Números de partes:
51108

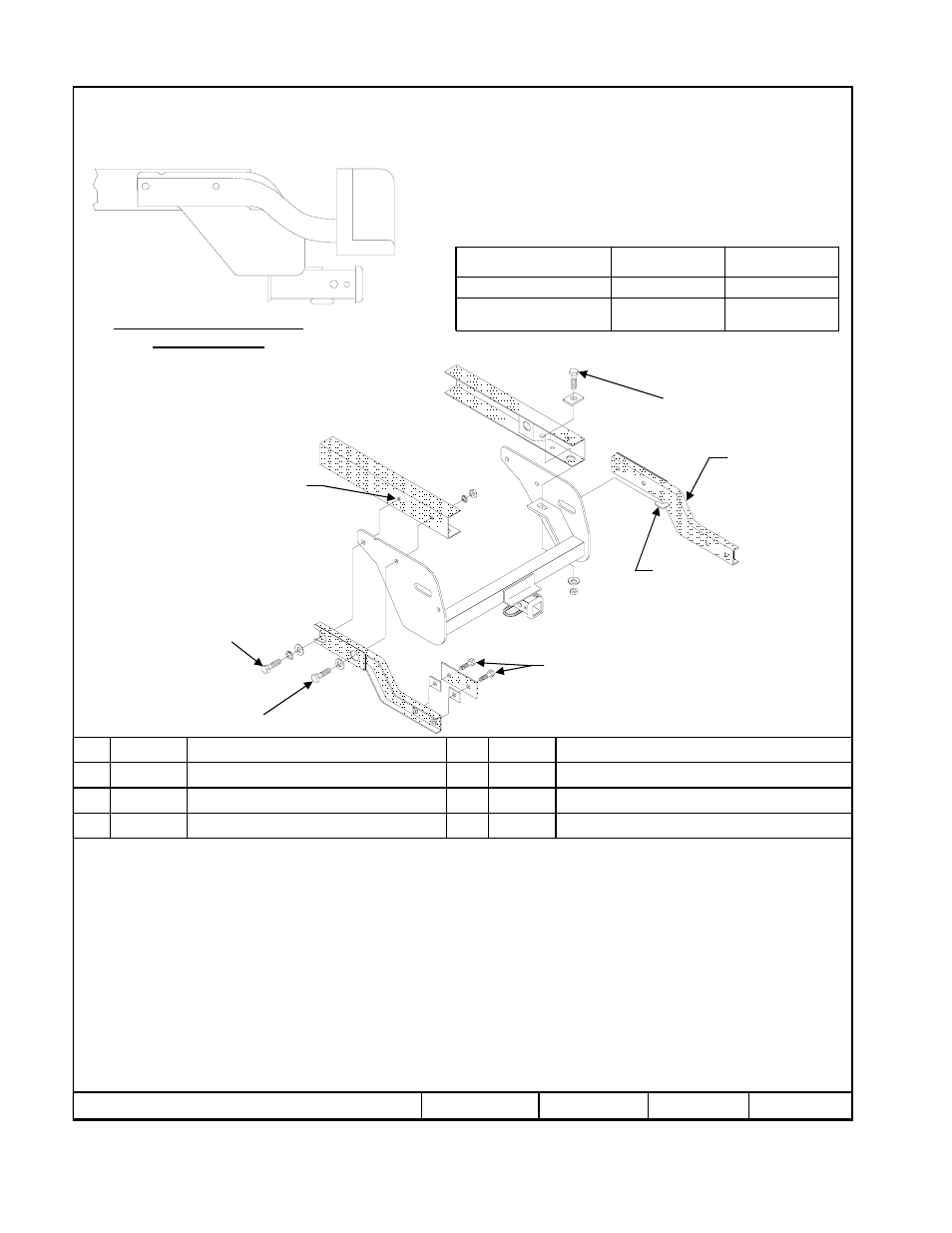

El enganche se muestra en la
posición correcta
Equipo necesario:
Llaves: 18mm, 19mm, ¾, 7/8
Brocas: Ninguna
1. Desconecte la conexión del cableado de iluminación de la placa que se encuentra en el parachoques.
2. Retire los dos pernos de montaje del parachoques hacia los soportes del parachoques en cada lado. Retire el parachoques del
vehículo.
3. Retire los soportes del parachoques de los largueros del bastidor, dos pernos en cada lado.
4. Coloque el receptor en el bastidor e instale un perno y bloque ½” a través del orificio más posterior del larguero del bastidor
dentro del soporte angular como se muestra arriba.
5. Vuelva a instalar los soportes del parachoques sobre el soporte lateral del receptor colocando la lengüeta a través del orificio
en el soporte lateral.
6. Vuelva a instalar el parachoques, colocando los pernos entre los montajes del parachoques y los soportes del parachoques.
Con los tornillos adicionales que se quitaron en el paso 2, ajuste el parachoques y vuelva a instalar la conexión de cables de la
placa.
Apriete todos los tornillos ½-13 GR5 con una llave de torsión a 75 Lb.-pies (102 N*M)
z 2009 Cequent Performance Products Hoja 3 de 3 51108N 7-24-09 Rev. A
1 Cant. (2) Perno hexagonal ½-13 x 1.50 GR5 5 Cant. (4) Perno hexagonal M12 x 1.25 x 35mm CL8.8
2 Cant. (6) Bloque espaciador ¼ x 1-1/2 x 2 6 Cant. (4) Arandela plana (endurecida) - ½”
3 Cant. (2) Arandela cónica dentada ½” 7 Cant. (4) Arandela de bloqueo – ½”
4 Cant. (2) Tuerca hexagonal ½-13 8 Cant. (4) Tuerca hexagonal – M12 x 1.25
Apriete todos los tornillos M12 x 1.25 CL8.8 con una llave de torsión a 68 Lb.-pies (92 N*M)
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en el
colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya
dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.
Regulación V-5 y SAE J684.
Kit de tornillos: 51108N
No supere la calificación inferior entre el
fabricante del vehículo de remolque o
Tipo de enganche
Peso bruto máximo
del remolque (LB)
Peso máximo de la
horquilla (LB)
Distribuidor de peso 5500 (2497 Kg.) 550 (250 Kg.)
Carga de peso
Montaje esférico
5000 (2270 Kg.) 500 (227 Kg.)
Ubicación del acceso al cableado: PU1, PU2
Form: F205 Rev A 5-6-05
Lengüeta
Soporte del parachoques
Pernos existentes
Tuerca de soldar existente
5678
576
1234
