Instructions d’installation
Toyota Tacoma
Numéro de pièce :
51108

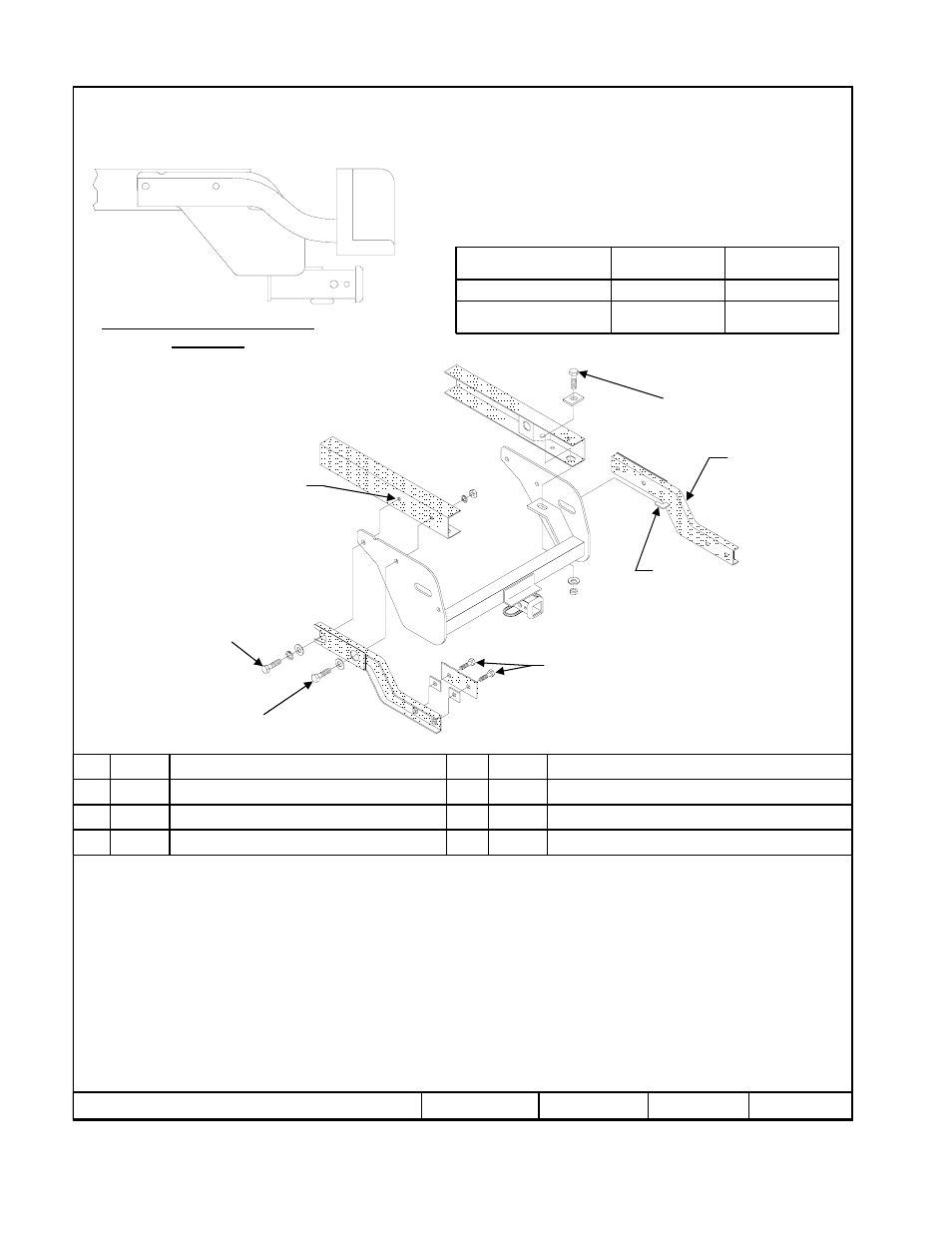

Attelage montré dans la position
appropriée
Équipement requis :
Clés : 18 mm, 19 mm, ¾, 7/8
Mèches : Aucune
1. Débrancher la connexion de la lampe de plaque d'immatriculation du pare-chocs.
2. Enlever les deux boulons qui fixent le pare-chocs aux supports de pare-chocs de chaque côté.
3. Enlever les supports de pare-chocs des longerons, deux boulons de chaque côté.
4. Placer le récepteur sur le cadre et poser un boulon ½” et un bloc à travers le trou le plus à l'arrière du longeron puis dans la
cornière, comme illustré ci-dessus.
5. Remettre en place les supports de pare-chocs sur le support latéral du récepteur en plaçant la languette dans le trou du support
latéral.
6. Réinstaller le pare-chocs en plaçant les blocs entre les points de montage du pare-chocs et les supports de pare-chocs. À
l'aide des fixations existantes enlevées à l'étape 2, ajuster le pare-chocs et rebrancher le câblage de la plaque
d'immatriculation.
Serrer toute la visserie 1/2-13 GR5 au couple de 75 lb-pi (102 N*M).
z 2009 Cequent Performance Products Feuille 2 de 3 51108N 7-24-09 Rev. A
1 Qté (2) Boulon de carrosserie ½-13 x 1.50 GR5 5 Qté (4) Boulon hexagonal M12 x 1.25 x 35mm CL8.8
2 Qté (6) Bloc espaceur ¼” x 1-1/2 x 2 6 Qté (4) Rondelle plate (trempée) - 1/2”
3 Qté (2) Rondelle conique dentée 1/2” 7 Qté (4) Rondelle frein – 1/2”
4 Qté (2) Écrou hexagonal 1/2-13 8 Qté (4) Écrou hexagonal – M12 x 1.25
Serrer toute la visserie M12 x 1.25 CL8.8 au couple de 68 lb-pi (92 N*M).
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la boule sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les trous
percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou une boule endommagés doivent être enlevés et
remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour découper
un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de
sécurité des systèmes d’attelage.
Visserie : 51108N
Ne pas excéder les spécifications de poids du
fabricant du véhicule de remorquage, ni :
Type d’attelage
Poids brut max.
de la remorque (lb)
Poids max. au
timon (lb)
Répartition de la charge 5 500 (2 497 kg) 550 (250 kg)
Capacité de charge
Montage sur boule
5 000 (2 270 kg) 500 (227 kg)
Point d’accès au câblage : PU1, PU2
Form: F205 Rev A 5-6-05
Languette
Support de pare-chocs
Boulon existant
Écrou à souder existant
5678
576
1234
