Instrucciones de instalación Números de partes:
51158
No supere el valor inferior entre la calificación
del fabricante del vehículo de remolque o
Placa protectora
Toyota Highlander
Híbrido Toyota Highlander
No se ajusta a llanta de 19" repuesto de tamaño completo
El enganche se muestra en la
posición correcta
Equipo necesario: Destornillador pequeño de cabeza plana ,
destornillador de estrella (Phillips)
Kit de tornillos: 51158F
del fabricante del vehículo de remolque o
Tipo de enganche
Peso máximo bruto
del remolque (LB)
Peso máximo de la
horquilla (LB)
Distribuidor de peso 5000 Lb. (2270 Kg) 500 Lb. (227 Kg)
Carga de peso
Montaje de bola
5000 Lb. (2270 Kg) 500 Lb. (227 Kg)
Ubicación del acceso al cableado: SUV3, SUV4
Llaves: 10mm, 14mm, 17mm
Brocas de taladro: Ninguna
Kit de tornillos: 51158F
Tuercas de soldar existentes en
el bastidor del vehículo
1
2
Tornillos iguales
en ambos lados del vehículo
2
12
1. Retire los paneles de apariencia plástica que cubren los largueros del bastidor del lado del conductor y del pasajero. Devuelva
el panels de apariencia y los tornillos al propietario del vehículo.
2. Retire los ganchos de remolque de cada larguero del bastidor y devuelva los ganchos y sujetadores al propietario del vehículo.

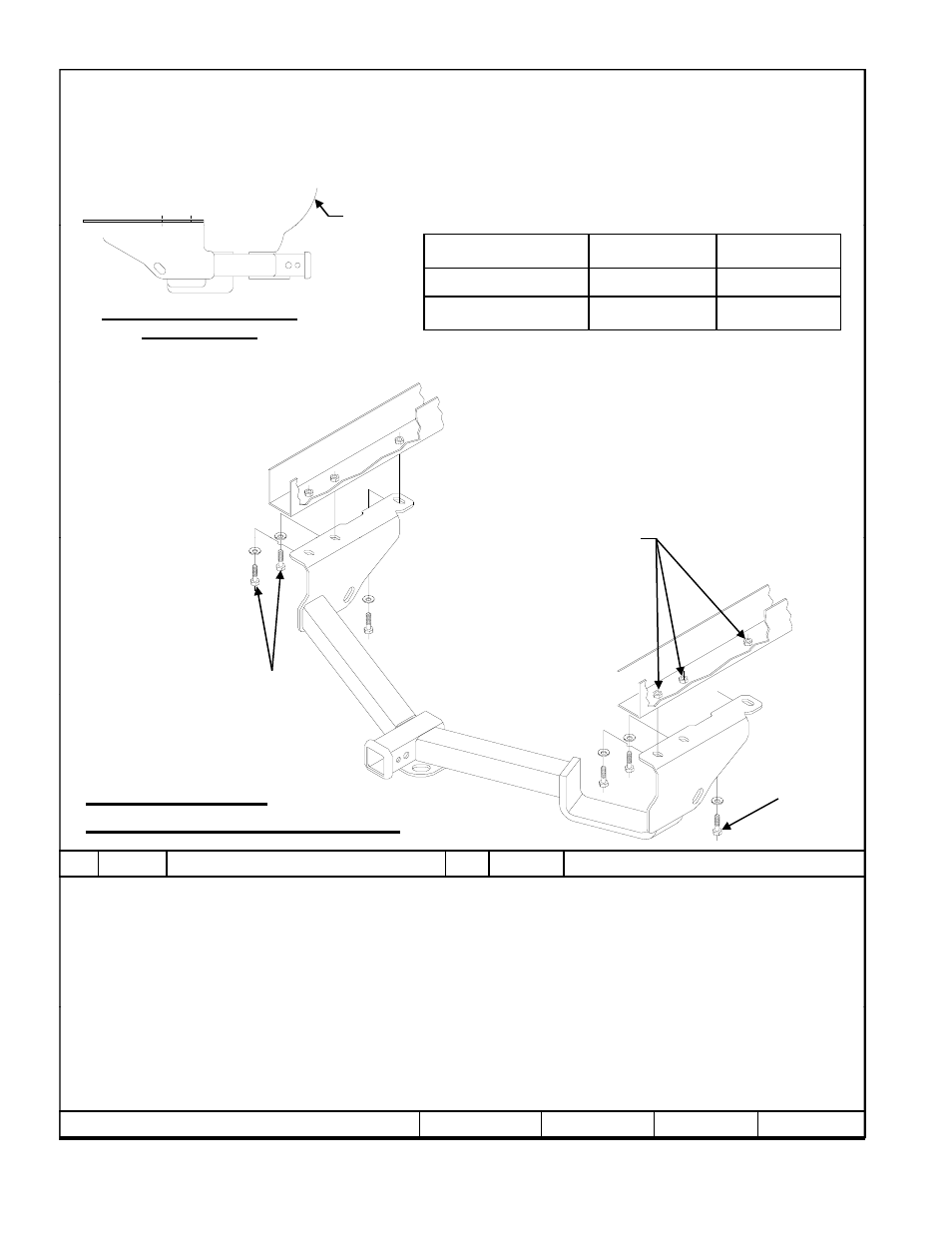

3. Levante el enganche a su posición e instale tornillos como se muestra.
Apriete todos los tornillos M10 X 1.25 CL10.9 con una llave de torsión a 42 Lb.-pies (57 N*M)
1 Cant. (6) Perno hexagonal - M10 x 1.25 x 30mm CL10.9 2 Cant. (6) Arandela cónica dentada - 3/8"
z 2009, 2011 Cequent Performance Products Hoja 3 de 3 51158N 4-21-11 Rev. B
Apriete todos los tornillos M10 X 1.25 CL10.9 con una llave de torsión a 42 Lb.-pies (57 N*M)
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en el
colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya
dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.
Regulación V-5 y SAE J684.
Form: F205 Rev A 5-6-05
