Instructions d’installation Numéros de pièces :
51158
Ne pas excéder les spécifications du fabricant de
véhicules de remorquage, ni :
Carénage
Toyota Highlander
Toyota Highlander Hybride
Non compatible avec le pneu 19" de secours classique.
Attelage montré dans la position
appropriée
Équipement requis : Petit tournevis à tête plate,
tournevis à tête cruciforme
Visserie : 51158F
véhicules de remorquage, ni :
Type d’attelage
Poids brut max. de la
remorque (lb)
Poids max. au timon
(lb)
Répartition de la charge 5 000 lb (2 270 kg) 500 lb (227 kg)
Capacité de charge
Montage sur boule
5 000 lb (2 270 kg) 500 lb (227 kg)
Points d’accès au câblage : SUV3, SUV4
Mèches : Aucune
Visserie : 51158F
Écrous à souder existants
sur le cadre du véhicule
Clés : 10 mm, 14 mm, 17 mm
1
2
Visserie similaire des
deux côtés du véhicule
2
12
1. Enlever les panneaux décoratifs en plastique qui recouvrent les longerons côtés conducteur et passager. Remettre le panneau
décoratif et les attaches au propriétaire du véhicule.
2. Enlever les crochets de remorquage de chaque longeron et les remettre au propriétaire avec leur attaches.

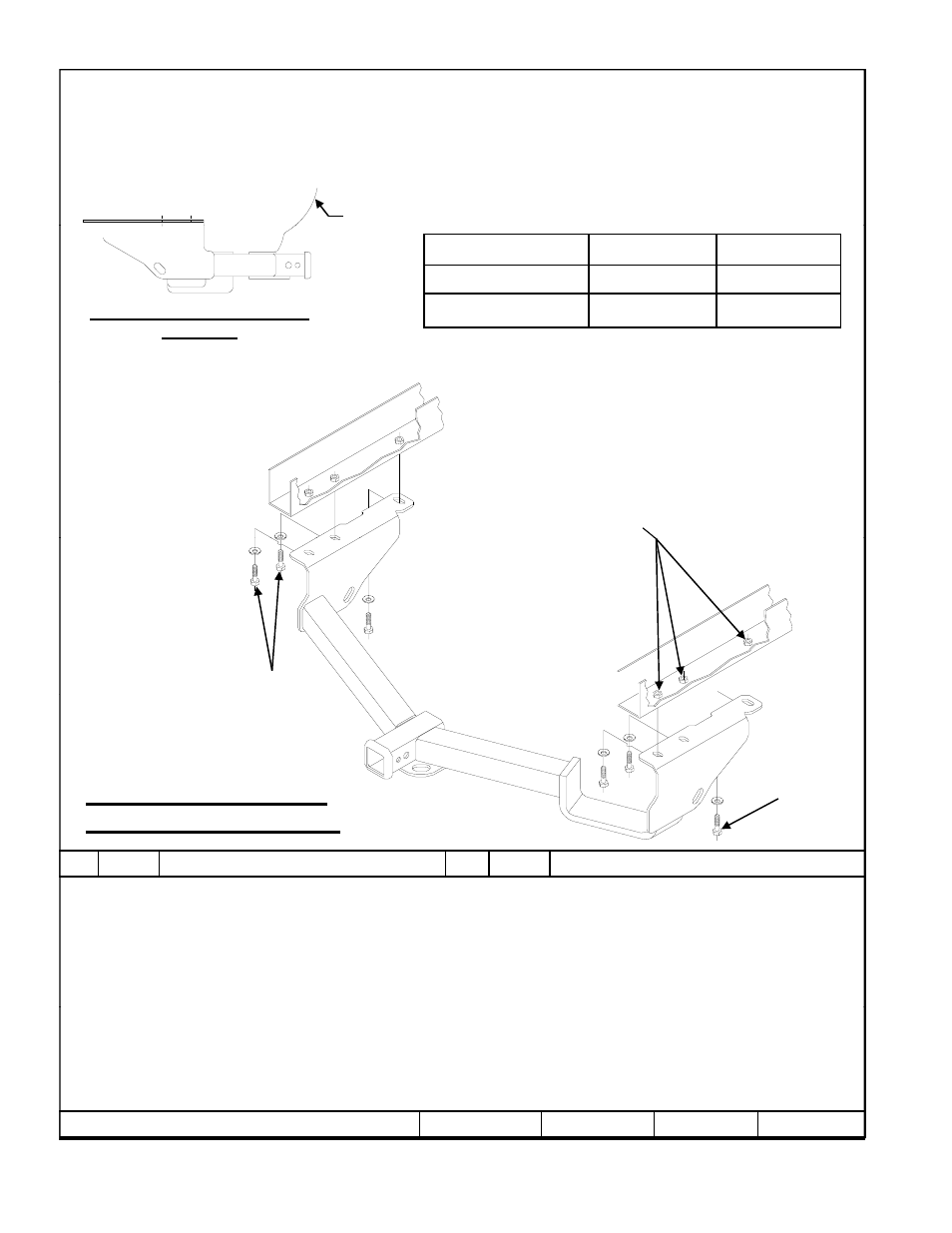

3. Soulever l’attelage en position et installer la visserie comme illustré.
Serrer toute la visserie de M10 x 1.25 CL10.9 au couple de 42 lb-pi (57 N*M).
1 Qté (6) Boulon hexagonal – M10 x 1.25 x 30mm CL10.9 2 Qté (6) Rondelle conique dentée – 3/8”
z 2009, 2011 Cequent Performance Products Feuille 2 de 3 51158N 4-21-11 Rev. B
Serrer toute la visserie M10 x 1.25 CL10.9 au couple de 42 lb-pi (57 N*M).
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher
tous les trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés
doivent être enlevés et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne
jamais utiliser une torche pour découper un accès ou un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de
New York) concernant les spécifications en matière de sécurité des systèmes d’attelage.
Form: F205 Rev A 5-6-05
